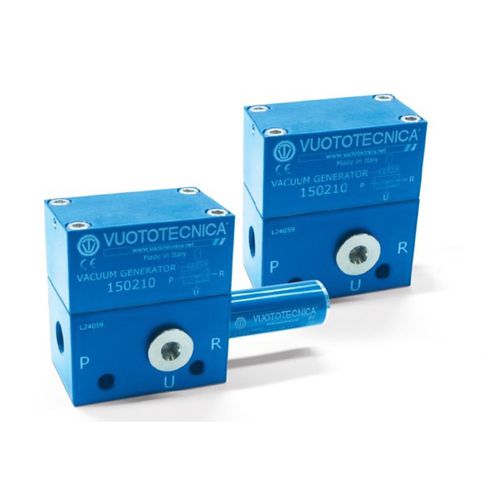

Eyector Venturi monoetapa 150210

compacto

El funcionamiento de estos generadores de vacío de una etapa está basado en el principio Venturi. Alimentando el generador con aire comprimido en P, en la conexión U se genera una succión y en R se descarga el aire de alimentación con el aire aspirado; simultáneamente, durante el ciclo de trabajo, se alimenta una cámara situada en el cuerpo del generador que, cuando se corta la alimentación en P, descarga el aire comprimido acumulado es esta a través de la conexión U, restableciendo rápidamente la presión atmosférica en el momento del uso. Si cuando se usa U, por ejemplo, se conecta una ventosa, con este expulsor neumático se despegará mucho más rápidamente con respecto a los generadores de vacío que se han descrito anteriormente. La presión de alimentación óptima del aire es normalmente de 6 bares, pero para los generadores que contienen las letras LP en el artículo, es suficiente una presión inferior a 4 bares para obtener las prestaciones mejores. Están realizados completamente en aluminio anodizado, con eyectores de latón o de aluminio, según los artículos.
