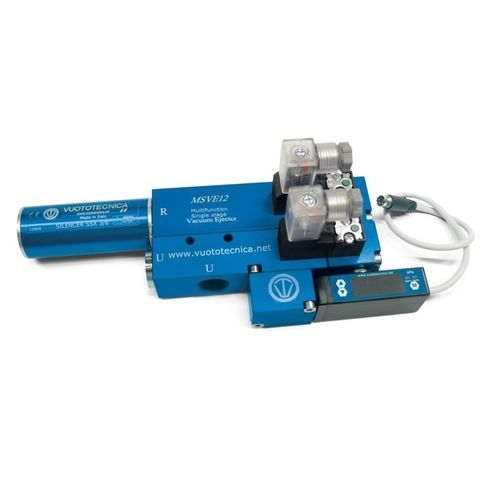

Generador de vacío MSVE series

multifunción

Descripción general
Los generadores de vacío de esta serie pueden conectar completamente un sistema de sujeción por succión. El sistema de alimentación original del aire comprimido por medio de obturadores coaxiales permite el aporte de grandes cantidades de aire tanto a los eyectores como al sistema de expulsión, garantizando una mayor rapidez de agarre y de separación de la carga sujetada. Dotados de eyectores de una etapa, alimentados con baja presión (máx. 4 bares), tienen velocidades de vaciado muy elevadas en relación con su capacidad de aspiración, favoreciendo ciclos de trabajo rápidos y eficaces.
Dos microelectroválvulas gestionan la alimentación del aire comprimido al eyector del vacío y al contrasoplado de descarga; de este último se puede regular la intensidad y la duración mediante un regulador de flujo de tornillo. La válvula de retención, integrada en la conexión de aspiración, garantiza el mantenimiento del vacío durante el uso en caso de fallo del suministro eléctrico. Un vacuóstato digital con pantalla y led de aviso gestiona la alimentación del aire comprimido y emite señales para la puesta en marcha del ciclo de forma segura. Un distribuidor de aluminio anodizado con las conexiones de vacío tiene un filtro de aspiración integrado, que se puede inspeccionar fácilmente.
Activando la microelectroválvula de alimentación del aire comprimido, el generador produce vacío; cuando se alcanza el valor máximo configurado, el vacuóstato actúa sobre la bobina eléctrica de la microelectroválvula e interrumpe la alimentación de aire, restableciéndola sólo cuando el valor de vacío desciende por debajo del mínimo. Esta modulación mantiene el grado de vacío dentro de los niveles de seguridad predefinidos (histéresis) y permite un ahorro considerable de aire comprimido. Una segunda señal del vacuóstato, regulable e independiente de la primera, puede utilizarse para activar el ciclo cuando el grado de vacío adecuado ha sido alcanzado.
Al finalizar el ciclo, la microelectroválvula de alimentación se desactiva y se activa la microelectroválvula de expulsión para el restablecimiento rápido de la presión atmosférica. Los generadores MSVE pueden instalarse en cualquier posición y son adecuados para el control de sistemas de sujeción con ventosas, para desplazar láminas, vidrios, mármoles, cerámicas, plásticos, cajas de cartón, madera, etc., especialmente en robótica industrial donde se requieren prestaciones óptimas con dimensiones y pesos reducidos.

Modelos disponibles

• MSVE3, MSVE3IO
• MSVE5, MSVE5IO
• MSVE8, MSVE8IO
• MSVE12, MSVE12IO
• MSVE20

Accesorios y repuestos (serie MSVE)

• Juego de cables con sistema Energy Saving integrado
• Conectores y cables: conector axial, conector radial
• Microelectroválvula de alimentación NC
• Microelectroválvula de alimentación y de soplado NC
• Vacuóstato digital

Accesorio específico: Válvula neumática de manguito (para MSVE)
Diseñada para garantizar una mayor rapidez de restablecimiento de la presión atmosférica dentro de las ventosas en la fase de liberación de la carga. Al accionarla neumáticamente al final del ciclo, cierra la conexión de descarga del generador y dirige el aire de alimentación hacia la conexión en uso, obteniendo la liberación inmediata de las ventosas. Adecuada para generadores con caudales que no superan los 15 mc/h. Construcción en aluminio anodizado con membrana de manguito de silicona integrada.

Características / especificaciones técnicas

• Eyectores de una etapa, alimentados con baja presión (máx. 4 bares).
• Velocidades de vaciado elevadas respecto a la capacidad de aspiración.
• Gestión por vacuóstato digital con pantalla y led de aviso; dos señales configurables (control y señal de ciclo).
• Dos microelectroválvulas para alimentación y expulsión; regulación de intensidad y duración del contrasoplado mediante regulador de flujo de tornillo.
• Válvula de retención integrada en la conexión de aspiración para mantener el vacío ante fallo eléctrico.
• Distribuidor de aluminio anodizado con conexiones de vacío y filtro de aspiración integrado e inspectable.
• Posibilidad de instalación en cualquier posición.
• Adecuados para manipulación de vidrio, mármol, cerámica, plástico, cartón, madera y aplicaciones de robótica industrial.
• Accesorio válvula de manguito: aluminio anodizado, membrana de silicona, apta para caudales ≤ 15 mc/h.
