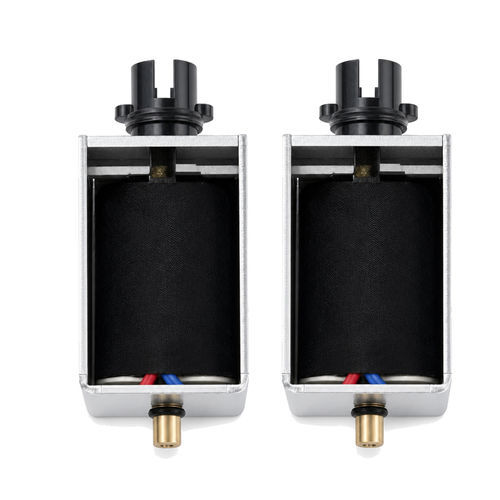

Actuador eléctrico WL1240

linealrotativode aleación metálica

Descripción del producto
Actuador electromagnético con enclavamiento diseñado para permanecer enclavado en posición extendida o retraída sin alimentación eléctrica continua. Un imán permanente proporciona la fuerza de retención, por lo que el actuador mantiene su posición sin consumo de energía hasta que un breve impulso eléctrico pulsado (polaridades opuestas para bloquear/desbloquear) cambia el estado. Factores de forma comunes: tubular, marco y rotativo; fuerzas desde unos pocos newton hasta >100 N. Adecuado para sistemas con batería o aplicaciones IoT donde se requiere eficiencia energética y resistencia a cortes de energía.

Características clave

• Cero consumo en retención: el imán permanente mantiene la posición sin energía.
• Funcionamiento por pulsos: sólo se necesitan pulsos eléctricos cortos para cambiar de estado.
• Biestabilidad: dos posiciones estables (extendida y retraída) sin energía continua.
• Baja disipación térmica y mayor eficiencia frente a solenoides de accionamiento continuo.
• Fuerza de retención media en relación con el tamaño; apto para cerraduras inteligentes, reguladores de válvulas y dispositivos portátiles.

Cómo funciona
El actuador combina un imán permanente y una bobina electromagnética. Un pulso DC corto (típicamente 20–100 ms) genera un campo que refuerza o se opone al campo del imán permanente; pulsos de polaridad opuesta cambian entre posiciones enclavadas. La energía se consume sólo durante los pulsos de conmutación; de lo contrario, el dispositivo no consume corriente en estado bloqueado.

Aplicaciones industriales
Se utiliza cuando la conservación de energía y la sujeción en caso de fallo son críticas: cerraduras inteligentes para puertas/armarios/cajas fuertes, bloqueo de enchufes de cargadores EV, control remoto de riego o control de válvulas alimentadas por solar, control de agua en electrodomésticos, controladores de flujo de gas médico portátiles, dispositivos de bloqueo/parking automotriz, máquinas expendedoras, taquillas, contadoras y sistemas de posicionamiento solar.

Ventajas

• No consume energía en espera cuando está enclavado.
• Operación fría con mínima disipación térmica durante la retención.
• Sujeción fail-safe en caso de corte de energía.
• Amigable con baterías, adecuado para dispositivos portátiles e IoT.
• Posibilidad de circuitos de control simples (descarga de condensador, puente H para conducción bipolar).
• Diseños compactos con fuerza de retención relativamente alta para su tamaño.

Desventajas

• Se requiere conducción bipolar (pulso de polaridad inversa para liberar) salvo diseños de doble bobinado.
• Menor fuerza dinámica (conmutación) comparada con solenoides de accionamiento continuo.
• Sensible a la desmagnetización a altas temperaturas o en presencia de campos magnéticos externos fuertes.
• Conmutación más lenta (típicamente 20–100 ms) y carrera limitada (normalmente hasta ~15 mm).

Factores que afectan el funcionamiento

• Diseño de la bobina y parámetros eléctricos: voltaje, corriente, resistencia, calibre del hilo, número de vueltas (compromiso entre fuerza magnética y velocidad de respuesta).
• Energía del pulso: voltaje correcto, ancho de pulso, polaridad y temporización son críticos (demasiado corto = no funciona; demasiado largo = sobrecalentamiento).
• Fuerza del imán: imanes más fuertes aumentan la fuerza de retención pero pueden ser más difíciles de liberar.
• Carga mecánica y fricción: carga externa, resorte de retorno y fricción interna afectan la finalización de la carrera y la fiabilidad de retención.
• Temperatura y ambiente: altas temperaturas aumentan la resistencia de la bobina y pueden desmagnetizar los imanes; humedad/polvo aumentan fricción y corrosión.
• Estabilidad de la fuente de alimentación: las fluctuaciones de voltaje pueden causar conmutaciones poco fiables, especialmente en aplicaciones con batería o cableado largo.
• Tiempos de respuesta requeridos: émbolos pesados o bobinas mal optimizadas ralentizan la respuesta.
• Materiales magnéticos y precisión de fabricación: materiales del núcleo/émbolo y tolerancias del entrehierro afectan mucho la fuerza generada.
• Diseño del circuito de control: tipo de accionamiento correcto (puente H, forma de onda de pulso), inversión de polaridad, temporización y componentes de protección son esenciales.

Solución de problemas (síntomas comunes y comprobaciones)

• No enclava/desenclava: comprobar amplitud/corriente del pulso, aumentar la anchura del pulso (p. ej. ~100 ms), verificar capacidad de inversión de polaridad, inspeccionar imanes por degradación térmica.
• Retención débil (la carga tira del émbolo): medir fuerza de retención, reducir la temperatura, comprobar alineación y contacto de tope, considerar un modelo con mayor fuerza de retención.
• Funcionamiento intermitente: inspeccionar conexiones, oxidación en puentes H/contactos, componentes del circuito de descarga de condensador y problemas térmicos en transistores del driver.
• Interferencias cerca de otros imanes: alejar el dispositivo de fuentes magnéticas externas o añadir blindaje magnético; aumentar la corriente de pulso si es necesario.
• No hay movimiento/no hay ruido: comprobar continuidad y resistencia de la bobina (esperada según diseño), inspeccionar el émbolo por óxido/corrosión, probar con fuente de alimentación alternativa.

Especificaciones técnicas

• Brand: Weilong Technology
• Model: WL1240
• Tensión nominal: DC 12 V o 24 V
• Potencia nominal: 10–20 W
• Modelo de trabajo: tipo Push-Pull
• Fuerza de retención: 4000 gf
• Carrera: 10 mm (personalizable)
• Tiempo de reseteo: 0,2 s
• Vida útil: 500.000 ciclos
• Certificaciones: CE, RoHS, ISO9001
• Material: imán de hierro superior
• Longitud del cable: 200 mm
• Instalación: atornillado
• Tolerancia dimensional: ±0,1 mm
• Impermeabilidad: None
• Clase de aislamiento: B
• Prueba Hi-Pot: AC 600 V 50/60 Hz 2 s
• Fuerza de retención sin excitación: 0
• Temperatura de trabajo: -10 °C a 100 °C
• Ciclo de servicio: 1–100 %
• Profundidad de rosca: /
• Condiciones de pago: TT o LC a la vista
• Pedido de muestra: Sí
• Garantía: 1 año
• MOQ: 1000 uds
• Capacidad de suministro: 5000 uds por semana
• Tiempo de entrega: 30 días
• Puerto de carga: Shenzhen
