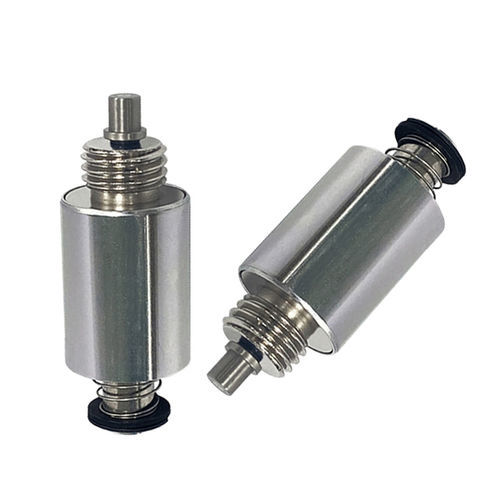

Actuador lineal WL2432

cilindroscon retorno por muellede acero

Descripción del producto
El actuador tubular solenoide es un actuador electromagnético lineal de precisión que convierte la energía eléctrica en movimiento mecánico lineal controlado. Su construcción tubular cilíndrica (bobina, émbolo y resorte de retorno) proporciona una alta densidad de fuerza en un formato compacto, ofreciendo respuesta rápida, larga vida útil y rendimiento estable en funcionamiento continuo. El equipo puede utilizarse en configuraciones de empuje o tracción y está diseñado para una integración sencilla y mantenimiento mínimo.

Cómo funciona
Al energizar la bobina se genera un campo magnético dentro del actuador tubular que atrae el émbolo interno para producir movimiento lineal. Al cortar la alimentación, el resorte de retorno reposiciona el émbolo. La geometría tubular crea un circuito magnético eficiente que maximiza la fuerza para un tamaño dado; el rendimiento depende de la potencia de la bobina, la tensión aplicada, el ciclo de trabajo y el entrehierro.

Características clave

• Geometría tubular compacta que ofrece alta relación fuerza/tamaño.
• Respuesta rápida adecuada para conmutación de alta velocidad y control de movimiento ON/OFF.
• Diseñado para larga vida operativa y altos recuentos de ciclo.
• Disponible en múltiples tensiones y longitudes de carrera para diversas aplicaciones.
• Diseño tubular sellado que mejora la durabilidad y la resistencia ambiental (variante estándar no impermeable).
• Opciones de montaje flexibles con montaje en ambos lados y orificios roscados para una fácil instalación.

Aplicaciones

• Automatización industrial: posicionamiento, expulsión, sujeción, funciones de conmutación.
• Control de válvulas y sistemas de gestión de fluidos.
• Dispositivos médicos que requieren movimiento lineal preciso.
• Máquinas expendedoras y equipos de dispensado.
• Control de acceso y cerraduras electrónicas.
• Sistemas de actuación y control en automoción.
• Robótica y sistemas de fabricación inteligente.

Ventajas y desventajas (resumen)

• Ventajas: tamaño compacto, respuesta rápida, funcionamiento fiable con bajo mantenimiento, alta relación fuerza/tamaño, opciones de tensión múltiples y amplia aplicabilidad industrial.
• Desventajas: recorrido limitado en comparación con cilindros eléctricos o motores lineales; la fuerza disminuye en recorridos largos; calentamiento de la bobina en funcionamiento continuo/intenso que requiere gestión térmica; sensible al desalineamiento y puede necesitar protección ambiental en condiciones severas.

Especificaciones técnicas

• Brand: Weilong Technology
• Model number: WL 2432
• Rated voltage: DC 12 or 24 V
• Rated power: 10–15 W
• Work model / lifecycle: 100,000 lifespan cycles (table entry)
• Push / Pull force: ~100 gf at 10 mm stroke (as listed)
• Stroke: 3–10 mm
• Reset time: listed as 1 s / 3 s off (table entry)
• Service life: 300,000 cycles (table entry)
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead wire length: 200 mm
• Install style: both sides with three mounting screw holes
• Dimensional tolerance: +/- 0.1 mm
• Water-proof: None (standard variant)
• Insulation class: F (150°C)
• Hi-Pot test: AC 600 V 50/60 Hz 1 s
• Non-excitation holding force: 0
• Working temperature range: -10°C to 100°C
• Duty cycle: 1–100% (depends on variant and thermal management)
• Payment terms: TT or LC at sight
• Sample order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply ability: 5000 pcs per week
• Delivery time: 30 days
• Port of loading: Shenzhen
