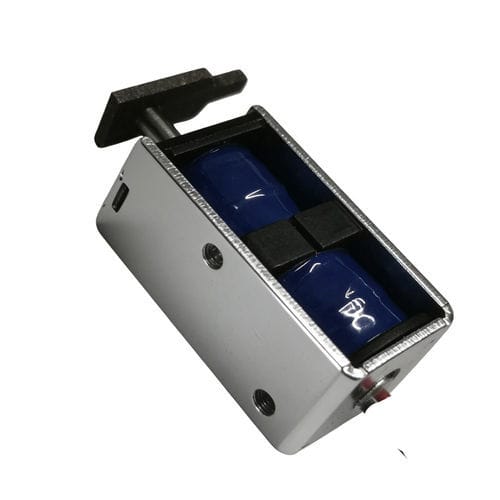

Electroimán de mantenimiento WL0724

linealde autosujeciónbiestable

Resumen
El solenoide de enclavamiento DC es un actuador electromagnético bistable que cambia y mantiene la posición del émbolo mediante pulsos eléctricos cortos y un enclavamiento mecánico o magnético, eliminando la necesidad de alimentación continua. Reduce la generación de calor y el consumo energético, ofreciendo tamaño compacto, respuesta rápida y larga vida útil. Diseñado para operaciones de conmutación fiables en sistemas de control, automatización industrial y dispositivos inteligentes.

Cómo funciona
Un pulso de tensión mueve el émbolo a una nueva posición; la posición se mantiene cuando se corta la alimentación mediante un bloqueo mecánico o un imán permanente. Un pulso de polaridad inversa o en sentido opuesto devuelve el émbolo a su posición inicial.

Características clave y beneficios

• Eficiencia energética: sólo se requieren pulsos cortos para cambiar de estado; no hay corriente de retención continua.
• Reducción de generación de calor por la alimentación intermitente de la bobina.
• Diseño compacto apto para equipos alimentados por batería o portátiles.
• Respuesta rápida adecuada para conmutación en automatización.
• Larga vida útil con ciclo de servicio y mantenimiento adecuados.

Ventajas

• Mantiene la posición sin alimentación continua, mejorando la eficiencia energética.
• Mínima acumulación de calor durante la operación.
• Vida útil prolongada cuando se utiliza dentro de las especificaciones.
• Pequeña huella y rendimiento de conmutación consistente.
• Apto para aplicaciones con alimentación por batería.

Inconvenientes

• El circuito de control puede ser más complejo debido a la necesidad de invertir la polaridad o aplicar pulsos inversos.
• Mayor coste inicial en diseños que utilizan imanes permanentes.
• La fuerza de retención puede ser inferior a la de algunos solenoides de servicio continuo.
• El rendimiento es sensible al diseño del circuito magnético y a la precisión del montaje.

Aplicaciones típicas

• Mecanismos de dispensado en máquinas expendedoras.
• Cerraduras inteligentes y sistemas de control de acceso que deben mantener el estado ante pérdida de energía.
• Dispositivos médicos portátiles y sistemas de control de fluidos de alta precisión.
• Automatización industrial para conmutación y posicionamiento de actuadores.
• Aparatos domésticos, contadores inteligentes, comunicaciones y sistemas automotrices.

Resumen de resolución de problemas

• El solenoide no se activa: comprobar tensión de alimentación, cableado, señal de control y resistencia de la bobina.
• Movimiento lento o agarrotamiento del émbolo: inspeccionar y limpiar el tubo guía, lubricar si se especifica, reemplazar piezas deformadas.
• Sobrecalentamiento: verificar la tensión nominal, reducir el ciclo de trabajo y mejorar la refrigeración.
• Enclavamiento inconsistente: comprobar la fuerza del imán, la precisión del control de pulsos y la alineación del circuito magnético.
• Ruido excesivo: apretar el montaje, reemplazar el tubo guía/émbolo desgastado y añadir amortiguación si es necesario.

Lista de verificación de compra / selección

• Tensión de funcionamiento (típico: 12 V / 18 V / 24 V DC); confirmar la clasificación de la bobina.
• Longitud de carrera requerida (típica 2–20 mm; WL0724 personalizable 3–8 mm).
• Fuerza de retención y de actuación requeridas.
• Tiempo de respuesta y velocidad de conmutación requeridos.
• Ciclo de trabajo y frecuencia de operación esperada.
• Espacio de instalación, estilo de montaje y acción del émbolo (tiro o empuje).
• Condiciones ambientales: temperatura, humedad, polvo y vibración.
• Vida útil esperada (ciclos) y pruebas de fiabilidad requeridas.
• Personalizaciones disponibles: voltaje, carrera, impermeabilización, diseño del émbolo.

Ficha técnica (tabla de especificaciones seleccionadas)
Brand: Weilong
Model Number: WL0724
Rated Voltage (V): DC 12V, 18V and 24V
Rated Power (W): 24 W
Work Model: Pull Push Type
Holding Force (N): 280 GF
Stroke (mm): 3-8 MM Customized
Reset Time (s): 0.2S ON, 2S OFF
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Especificaciones técnicas

• Brand: Weilong
• Model: WL0724
• Tensiones nominales: DC 12V, 18V, 24V
• Potencia nominal: 24 W
• Tipo de émbolo: Tiro / Empuje
• Fuerza de retención: aprox. 280 GF
• Carrera: personalizable 3–8 mm
• Temporización típica de reinicio: 0.2 s ON, 2 s OFF
• Vida útil: ~100.000 ciclos (datos del fabricante)
• Clase de aislamiento: B; Hi-Pot: AC 600V 2 s
• Longitud de cable: 200 mm
• Montaje: tornillo
• Tolerancia dimensional: ±0.1 mm
• Temperatura de funcionamiento: -10°C a 100°C
• Ciclo de trabajo: 1–100%
• Certificaciones: CE, RoHS, ISO9001
• Garantía: 1 año
