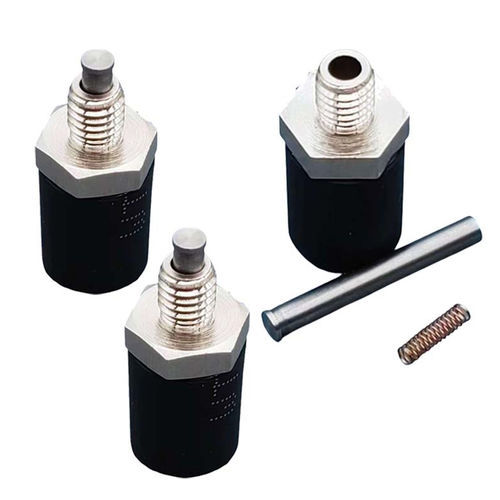

Electroimán para electroválvula WL0916

linealde bloqueoen miniatura

Resumen
Los electroimanes tubulares micro son actuadores electromagnéticos compactos que convierten energía eléctrica en movimiento lineal preciso. La referencia WL0916 indica una construcción tubular con dimensiones y recorrido pequeños, apropiada para ensamblajes con espacio limitado que requieren actuación push/pull repetible.

Descripción principal
Disponibles en variantes de empuje y tracción, estos solenoides incluyen carcasa tubular sin costuras, bobina de cobre de precisión, émbolo de acero inoxidable con recubrimiento antifricción y resorte de retorno interno. Opciones eléctricas típicas: DC 3 V a 24 V y ciclos de trabajo intermitentes o continuos (según modelo). Se pueden suministrar con sellado hasta IP67 y trazabilidad conforme a ISO 9001.

Características

• Tamaño reducido: diámetros de carcasa habituales 6–20 mm (ejemplos desde 8 mm).
• Recorrido personalizable: típico 2–5 mm, según modelo hasta ~15 mm.
• Rango de tensión: DC 3 V, 6 V, 9 V, 12 V, 24 V (tolerancia ±10% donde se indique).
• Opciones de servicio: intermitente o continuo (ver límites térmicos para uso continuo).
• Émbolo: acero inoxidable con recubrimiento antifricción; materiales resistentes a altas temperaturas (aislamiento Clase F hasta 155 °C en algunos diseños).
• Sellado: opciones IP40 a IP67 para entornos agresivos o lavado.
• Larga vida útil: objetivos de 200.000 ciclos a más de 1.000.000 según gestión de ciclo.

Detalles del producto (puntos funcionales)

• Construcción: carcasa tubular sin costuras (acero alto en níquel o carbono), bobina de cobre, émbolo móvil, resorte de retorno interno.
• Movimiento: actuación lineal precisa con baja carga lateral cuando está alineado.
• Circuito magnético: diseño tubular que concentra el flujo para mejorar la relación fuerza/tamaño.
• Configuraciones: push (émbolo se extiende al energizar) o pull (émbolo se retrae al energizar).
• Terminaciones: cables pelados, conectores JST/Molex, pines PCB o terminaciones personalizadas.

Aplicaciones

• Dispositivos médicos: bombas de infusión, instrumentos quirúrgicos, ventiladores, equipos de diagnóstico que requieren actuación precisa y limpiable.
• Automatización industrial: control de pequeñas válvulas, cierres de seguridad, pick-and-place, mecanismos compactos.
• Automoción: cierres de puerta, módulos de transmisión/combustible, cierres de carga EV y pequeños mecanismos accionados.
• Aeroespacial y defensa: actuación ligera para aviónica y mecanismos satelitales.
• Seguridad: cerraduras electrónicas, cajas fuertes, sistemas de control de acceso.

Ventajas y desventajas
Ventajas

• Buen ratio fuerza/tamaño gracias al circuito magnético tubular.
• Recorrido preciso y repetible.
• Opciones de materiales y sellado aptas para entornos severos.
• Bajo consumo eléctrico relativo a la actuación entregada si se especifica correctamente.

Desventajas

• Recorrido limitado frente a cilindros neumáticos o motores lineales.
• Acumulación de calor en operación continua intensa; requiere gestión térmica.
• La fuerza disminuye al aumentar la extensión del émbolo (característica fuerza/recorrido).
• Posibles interferencias magnéticas cerca de piezas ferrosas sin apantallamiento.
• Click audible al accionar que puede ser indeseable en aplicaciones de bajo ruido.

Resolución de problemas y mantenimiento
Comprobaciones habituales: verificar alimentación y cableado si no hay movimiento; medir resistencia de bobina e inspeccionar obstrucciones si el recorrido es limitado; revisar ciclo de servicio y ventilación en caso de sobrecalentamiento; comprobar conexiones eléctricas por fallos intermitentes; limpiar el tubo e inspeccionar resorte/émbolo si se atasca. Mantenimiento preventivo: operar dentro de voltaje y ciclo nominal, mantener el solenoide limpio, evitar cargas laterales y verificar periódicamente resistencia y temperatura de la bobina.

Resumen de la ficha técnica

• Diámetros de carcasa típicos: 6 mm – 20 mm (ejemplos desde 8 mm).
• Opciones de recorrido típicas: 2 mm – 5 mm (dependiendo del diseño; algunos hasta ~15 mm).
• Rango de voltaje: DC 3 V a 24 V (según modelo).
• Opciones de sellado: IP40 a IP67.
• Aislamiento/temperatura: materiales Clase F disponibles (hasta 155 °C para algunos componentes).

Especificaciones técnicas

• Modelo: WL0916 (referencia de la familia de producto).
• Dimensiones ejemplo: Ø9,5 × 16 mm.
• Diámetro del émbolo ejemplo: Ø2,8 mm.
• Tensión nominal ejemplo: DC 9 V.
• Recorrido ejemplo: 2,7 mm.
• Fuerza ejemplo: 10 gf (dependiente del modelo).
• Potencia ejemplo: 1,3 W; corriente ejemplo: 0,15 A; resistencia ejemplo: 60 Ω.
• Ciclo de trabajo ejemplo: continuo (ver la clasificación del modelo); vida útil nominal: ≥200.000 ciclos (algunos diseños 1.000.000+ con gestión adecuada).
• Materiales: carcasa tubular sin costuras, bobina de cobre, émbolo inoxidable con recubrimiento antifricción, resorte de retorno.
• Normas y opciones: producción ISO 9001, opciones RoHS/REACH, UL y trazabilidad de materiales para uso médico disponibles en variantes específicas.
