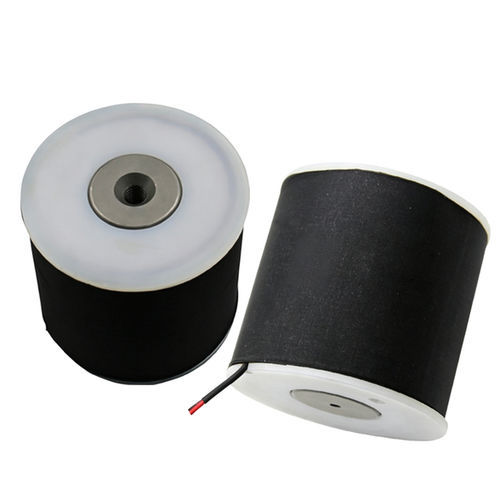

Bobina electromagnética WL8580

AC230 Vindustrial

Resumen
La bobina bobbin AC WL8580 está diseñada para sistemas de válvulas solenoide industriales, actuadores neumáticos, relés y otros actuadores electromagnéticos. Cuenta con enrollado de cobre de precisión, aislamiento clase F y una construcción orientada a proporcionar fuerza magnética estable, conmutación predecible e integración en conjuntos OEM.

Puntos destacados

• Enrollado de cobre de precisión y aislamiento eléctrico clase F
• Fuerza magnética estable y uniforme para accionamiento fiable
• Disponible en varias tensiones AC (110 V, 230 V) y personalizable para requisitos OEM
• Diseñada para servicio industrial con larga vida útil

Cómo funciona (bobina bobbin AC)

• Se aplica tensión AC al enrollado
• La corriente en el hilo de cobre genera un campo magnético
• El campo magnético atrae el émbolo ferromagnético produciendo movimiento lineal
• El movimiento del émbolo produce el accionamiento de válvulas o conmutadores
• Un resorte de retorno devuelve el émbolo cuando se corta la alimentación
• Se pueden usar anillos de sombreado para reducir la variación de par en los cruces por cero de la CA

Aplicaciones

• Válvulas solenoide para control de fluidos y gases
• Accionamiento de válvulas neumáticas e hidráulicas y automatización
• Relés, contactores y dispositivos de conmutación industriales
• Actuadores de compuertas HVAC y automatización de válvulas para tratamiento de agua
• Sistemas de riego agrícola, máquinas expendedoras, integración en maquinaria textil y equipos médicos

Ventajas

• Diseño simple y repetible apto para producción en serie
• Alta fuerza magnética y respuesta de conmutación rápida
• Larga vida útil operativa con bajo mantenimiento
• Rango amplio de tensiones y opciones de personalización OEM

Consideraciones de diseño

• La generación de calor en operación continua requiere gestión térmica
• Posible zumbido audible en operación AC
• La fuerza magnética depende de la tensión y frecuencia de alimentación
• La selección correcta de tensión y ciclo de servicio es crítica para evitar fallos prematuros

Solución de problemas

• Sin accionamiento: verificar fuente de alimentación, cableado y resistencia de la bobina
• Sobrecalentamiento: comprobar tensión de trabajo, ciclo de servicio y refrigeración
• Accionamiento débil: inspeccionar tensión de alimentación, holgura del inducido y estado del émbolo
• Zumbido/ruido: revisar anillos de sombreado, ajuste del émbolo y estabilidad del montaje
• Funcionamiento intermitente o quemado: comprobar sobretensiones, estado del aislamiento e integridad de las conexiones

Ficha técnica (datos clave)
Brand: Weilong Technology
Model: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length: 200 mm
Install Style: TBD
Dimension Tolerance: +/- 0.1 mm
Waterproof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
RoHS Compliance: Yes
Payment Terms: TT or LC at sight
Sample Order: Yes
Warranty: 1 year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs/week
Delivery Time: 30 days
Port of Loading: Shenzhen

Especificaciones técnicas

• Brand: Weilong Technology
• Model: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• DC Resistance: 134 Ω
• Insulation Class: F (155°C)
• Hi-Pot: AC 600V 50/60Hz for 1 s
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Lead Wire Length: 200 mm
• Service Life: ~100,000 cycles
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs/week
• Warranty: 1 year
