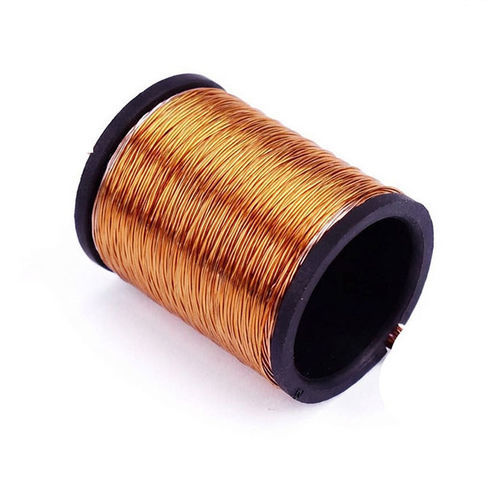

Bobina electromagnética WL1535

de alta potenciapara transformador de corrientepara relé

Descripción general
Un carrete para bobinas proporciona soporte mecánico y aislamiento eléctrico para los devanados de cobre en solenoides, transformadores, relés y otros dispositivos electromagnéticos. Fabricado en plásticos técnicos, el diseño WL1535 asegura una distribución uniforme del hilo, reduce las vibraciones y protege frente a cortocircuitos, mejorando la fiabilidad en aplicaciones industriales.

Características clave y beneficios

• Aislamiento eléctrico: plásticos de grado técnico con alta rigidez dieléctrica para minimizar fallos entre devanados.
• Rendimiento térmico y mecánico: opciones de material (p. ej., PA66, PPS) para operar en distintos rangos de temperatura y ambientes exigentes.
• Moldeo de precisión: tolerancias dimensionales estrictas para tensión de hilo constante y compatibilidad con procesos automáticos de bobinado/ensamblaje.
• Flexibilidad de diseño: opciones para terminales integrados, bridas y elementos de montaje que se adaptan a requisitos específicos.

Detalles del producto
Los carretes WL1535 son componentes moldeados por inyección de precisión diseñados para soportar e aislar devanados. Estabilizan la posición del hilo, reducen vibraciones mecánicas en funcionamiento y ayudan a mantener el rendimiento electromagnético y la vida útil del equipo. Las variantes de material y terminales permiten adaptar la pieza a exigencias eléctricas, térmicas y mecánicas específicas.

Ventajas

• Mejor aislamiento entre devanados y núcleo, reduciendo el riesgo de fallos eléctricos.
• Geometría de bobinado constante para un rendimiento electromagnético predecible.
• Opciones de material que proporcionan resistencia al calor y retardancia a la llama cuando es necesario.
• Compatible con producción automatizada: facilita el bobinado y ensamblaje en serie; disponibles opciones personalizadas.

Inconvenientes

• La selección del material es crítica: una elección inadecuada puede provocar deformación a temperaturas extremas.
• En aplicaciones de muy alta potencia pueden requerirse sistemas de aislamiento adicionales y mejor disipación térmica.
• El uso de un carrete puede aumentar el tamaño del componente y el coste de material frente a métodos de bobinado directo.
• Tolerancias fuera de especificación pueden afectar el rendimiento del bobinado.

Cómo seleccionar el carrete de bobina

• Definir parámetros de la bobina: calibre del hilo, número de vueltas y fuerza magnética requerida para determinar diámetro del núcleo, espacio de bobinado y altura de las bridas.
• Elegir el material según la temperatura de operación (p. ej., PA66 para temperaturas moderadas, PPS para >180°C) y requisitos contra incendios.
• Verificar niveles de aislamiento y distancias de fuga/claridad para la clase de tensión y normas aplicables.
• Evaluar la resistencia mecánica para entornos con vibraciones; considerar plásticos reforzados si es necesario.
• Definir terminales y pines para conexiones eléctricas fiables; preferir acabados resistentes a la corrosión en entornos agresivos.
• Solicitar prototipos para validar tolerancias dimensionales, ajuste del bobinado y comportamiento térmico antes de la producción en serie.

Características / Especificaciones técnicas

• Brand: Weilong Technology
• Model Number: WL1535
• Rated Voltage: DC 6—48 V
• Rated Power (W): 6 — 60 W
• Service Life: 100 Thousand Times
• Certification: CE, ROHS, ISO9001
• Material: Copper Coil
• Lead Wire Length (mm): 200
• Install Style: TBD
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: F (155 Degree)
• Hi-Pot Test: AC 600V 50/60Hz 1 s
• DC Resistance: 134 Ω
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Materials Compliance: RoHS Compliance
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 500000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
