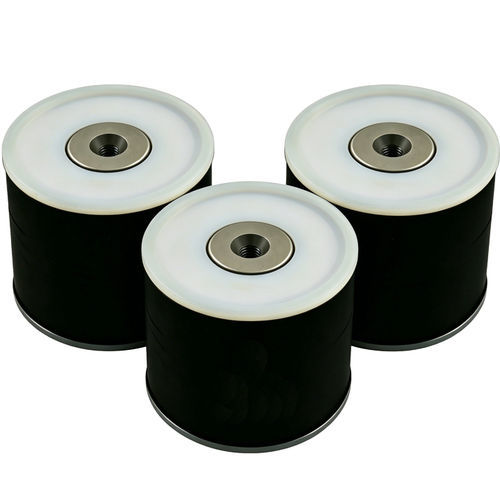

Bobina electromagnética WL8580

230 VACpara solenoides

Descripción del producto

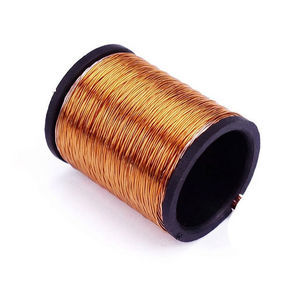

La bobina bobbin AC WL8580 es una bobina electromagnética bobinada con precisión, diseñada para electroválvulas y actuadores en corriente alterna. Fabricada con bobinado de cobre e aislamiento clase F, ofrece fuerza magnética estable y conmutación predecible. Disponible en varias tensiones y opciones de personalización para integración OEM en entornos industriales.

Características del producto

• Bobinado de cobre de precisión para una conversión electromagnética eficiente.
• Aislamiento clase F (155°C) para alta tolerancia térmica.
• Fuerza magnética uniforme optimizada para electroválvulas y actuadores.
• Múltiples tensiones y diseños personalizables para integración OEM.
• Cables de salida y tolerancias dimensionales adecuados para líneas de montaje.

Ficha técnica
Brand: Weilong Technology
Model Number: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
Materials: RoHS Compliance
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

¿Cómo funciona una bobina bobbin (AC)?

• Se aplica corriente alterna al enrollado de la bobina.
• La corriente por el hilo de cobre genera un campo magnético.
• El campo magnético atrae el émbolo o armadura ferromagnética.
• El movimiento mecánico del émbolo produce la activación.
• Al cortar la alimentación, un resorte devuelve el émbolo a su posición inicial.
• En sistemas AC se usan anillos de sombreado para mantener la atracción en los cruces por cero.

Principales características de la bobina bobbin AC

• Diseño de electroimán resistente con fuerza magnética uniforme.
• Conversión electromagnética eficiente y sistema de aislamiento fiable.
• Respuesta rápida y rendimiento de conmutación duradero.
• Factor de forma compacto para montaje dentro de válvulas y actuadores.
• Disponibilidad en múltiples tensiones y variantes OEM.

Aplicaciones industriales

• Electroválvulas para regulación de líquidos y gases en sistemas neumáticos e hidráulicos.
• Actuadores y relés en equipos de control y automatización industrial.
• Control de válvulas y compuertas en HVAC.
• Sistemas de tratamiento de agua y válvulas de proceso automatizadas.
• Sistemas de riego agrícola, máquinas expendedoras, dispositivos médicos, embalaje y manipulación de materiales.

Ventajas y desventajas
Ventajas

• Diseño simple y reparable apto para producción en serie.
• Bajo coste con posibilidades de personalización OEM.
• Alta fuerza magnética por unidad de volumen para accionamiento fiable.
• Larga vida útil bajo ciclos especificados.
• Bajo mantenimiento y respuesta rápida de conmutación.

Desventajas

• Generación de calor en operación continua que requiere gestión térmica.
• Posible zumbido audible en operación AC.
• La fuerza magnética es sensible a fluctuaciones de tensión.
• Consumo de potencia superior al de algunas bobinas DC.
• Rendimiento afectado en temperaturas extremas o con tensión incorrecta.

Guía de resolución de problemas (selección)

• Sin alimentación: comprobar la fuente, conexiones y medir la resistencia de la bobina.
• Sobrecalentamiento: verificar tensión, ciclo de servicio, refrigeración y cortocircuitos en el bobinado.
• Accionamiento débil: comprobar suministro de tensión, posición del armadura, entrehierro y desgaste de piezas magnéticas.
• Zumbido/ruido: inspeccionar anillos de sombreado, ajuste del émbolo y estabilidad del montaje.
• Quemado de la bobina: revisar sobrecargas de tensión, estado del aislamiento y consumo de corriente.
• Funcionamiento intermitente: inspeccionar bornes, conexiones y estabilidad de la alimentación.

Especificaciones técnicas

• Brand: Weilong Technology
• Model Number: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Copper coil
• Lead Wire Length: 200 mm
• Tolerance of Dimension: +/- 0.1 mm
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 1 s
• DC Resistance: 134 Ω
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs per week
• Delivery Time: 30 days
