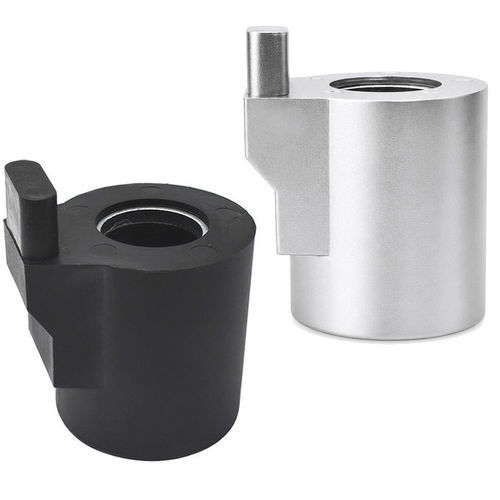

Bobina magnética WL4751

electromagnéticade aislamientoAC

Descripción del producto
Una bobina para electroválvula convierte la energía eléctrica en fuerza magnética para accionar una electroválvula. Al energizar el devanado se genera un campo magnético que desplaza el émbolo de la válvula para abrir, cerrar o regular el flujo de fluidos y gases. Las bobinas se emplean en sistemas neumáticos, hidráulicos, de agua, gas, médicos, automotrices y de automatización industrial. Disponibles en versiones AC o DC con diferentes tensiones, potencias, clases de aislamiento y niveles de protección. Una selección adecuada garantiza operación eficiente, respuesta rápida y vida útil prolongada del conjunto de la válvula.

¿Cómo funciona una bobina de electroválvula?

• La bobina está enrollada con hilo de cobre aislado alrededor de un núcleo magnético.
• Al energizarla, la corriente en el devanado crea un campo magnético.
• El campo magnético atrae el émbolo metálico o la armadura, desplazando su posición dentro del cuerpo de la válvula.
• El desplazamiento del émbolo abre o cierra el paso del fluido o regula el caudal en la válvula.
• Al cortar la alimentación, el campo magnético colapsa y un resorte u otra fuerza devuelve el émbolo a su posición de reposo.

Factores clave de diseño y rendimiento

• Número de vueltas en la bobina
• Diámetro y calidad del hilo de cobre
• Tensión de entrada y nivel de corriente
• Calidad de los materiales magnéticos y diseño del circuito magnético
• Diseño del entrehierro
• Temperatura de trabajo y condiciones ambientales
• Clase de aislamiento y nivel de protección

Características básicas
Las bobinas industriales para electroválvulas son actuadores electromagnéticos diseñados para controlar la operación de válvulas mediante señales eléctricas. Se fabrican en versiones AC y DC con varias tensiones nominales, opciones de potencia, clases de aislamiento y protecciones. Características comunes: fuerza magnética estable, respuesta rápida, bajo consumo y alta durabilidad. Las bobinas emplean hilo de cobre, técnicas de enrollado precisas y control de calidad riguroso. Se ofrecen diseños personalizados para ajustarse al diámetro del tubo de la válvula, el entorno de operación y los requisitos de rendimiento.

Ficha técnica (tabla)
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155 Degree)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Materials (compliance): RoHS Compliance
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Descripción corta
La bobina de la electroválvula es el componente electromagnético que se instala alrededor del tubo de la válvula; al energizarse genera fuerza magnética para mover un émbolo interno y permitir la apertura, cierre o regulación de los pasos de fluido. Las bobinas industriales están diseñadas para funcionamiento continuo y pueden personalizarse en tensión AC/DC, potencias y tamaños.

Aplicaciones industriales
Ampliamente utilizada en automatización industrial (cilindros neumáticos, robots, máquinas de producción), equipos hidráulicos (maquinaria de construcción, inyección de plástico), tratamiento de agua y sistemas de control de fluidos, dispositivos médicos (concentradores de oxígeno, equipos de diagnóstico y laboratorio) y sistemas automotrices (combustible, transmisión, frenos, control de emisiones).

Ventajas / Desventajas

• Ventajas: respuesta rápida, control eléctrico simple, tamaño compacto, conmutación fiable, posibilidad de personalización (tensión, tamaño, potencia, protección ambiental).
• Desventajas: riesgo de sobrecalentamiento si el diseño térmico es inadecuado; requiere coincidencia correcta de tensión; generalmente ofrece control de conmutación en lugar de control proporcional preciso sin electrónica adicional.

Solución de problemas - problemas comunes

• Bobina inoperativa: verificar tensión de alimentación, cableado y continuidad del devanado.
• Fuerza magnética débil: comprobar nivel de tensión, especificación de la bobina, elementos magnéticos y entrehierro.
• Sobrecalentamiento: puede deberse a sobretensión, operación continua fuera del ciclo permitido o mala disipación térmica.
• Operación lenta de la válvula: inspeccionar fricción mecánica, contaminación o fuerza electromagnética insuficiente.
• Fallas por cortocircuito: daños en el aislamiento, entrada de humedad o temperaturas elevadas pueden provocar cortocircuitos.

Características técnicas / especificaciones

• Brand: Weilong Technology
• Model: WL4751
• Tensión nominal: DC o AC (varias opciones)
• Potencia nominal: personalizada (según aplicación)
• Resistencia DC: 134 Ω
• Vida útil: ~100.000 ciclos
• Clase de aislamiento: F (hasta 155°C)
• Rango de temperatura de trabajo: -10°C a 100°C
• Ciclo de trabajo: 1–100%
• Longitud del cable: 200 mm
• Tolerancia de dimensiones: ±0,1 mm
• Nivel de impermeabilidad: ninguno (estándar)
• Prueba Hi-Pot: AC 600V 50/60Hz, 1 s
• Certificaciones: CE, RoHS, ISO9001
• Materiales: bobina de cobre; conforme RoHS
• MOQ: 1000 uds; Capacidad de suministro: 500000 uds/semana
• Plazo de entrega típico: 30 días; Puerto de carga: Shenzhen
• Condiciones de pago: TT o LC a la vista; Garantía: 1 año
