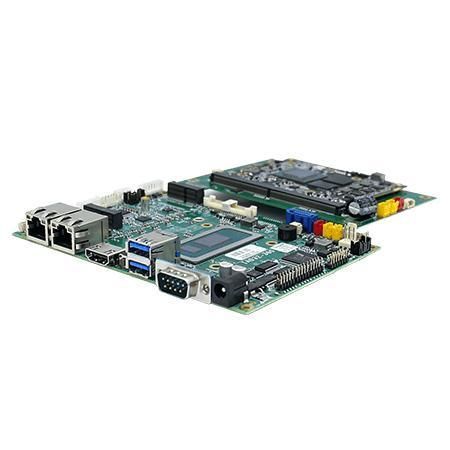

Placa madre 3,5" IAD32-MXM

x86Intel® Core i5-1235UIntel®

Resumen
La IAD32-MXM es una placa base integrada de formato 3,5" equipada con el procesador Intel® Core™ i5 de 12.ª generación diseñada para ofrecer computación de alto rendimiento en un tamaño compacto. Integra memoria DDR5, almacenamiento NVMe y soporte exclusivo para expansión MXM mediante una placa hija M.2 Key-E, permitiendo añadir GPUs MXM o módulos de aceleración de IA para tareas exigentes de inferencia y procesamiento de imágenes.

Características principales

• Factor de forma 3,5" (146 mm x 102 mm) placa base integrada x86
• Soporta integración de placa hija M.2 Key-E en la MXM (amplía el conjunto a 183 × 146 mm)
• Procesador Intel® Core™ i5 de 12.ª generación
• 1 SO-DIMM DDR5 a 4800 MHz (máx. 32 GB)
• Ethernet Gigabit dual integrado (2 x 2.5GbE)
• 1 ranura M.2 Key-M para SSD M.2 2280 NVMe
• Entrada de alimentación de 12 V (1 x 12V DC, con conector jack 2.5φ)

Certificaciones

• CE
• FCC

Descripción técnica y capacidades
Procesamiento y arquitectura: equipada con Intel® Core™ i5-1235U (3.3 GHz, hasta 4.40 GHz) con arquitectura híbrida para equilibrar núcleos de rendimiento y eficiencia. Diseñada para cargas industriales y aplicaciones de borde que requieran alta eficiencia térmica y rendimiento en formato compacto.

Escalabilidad y gráficos
Soporta una solución MXM Daughterboard mediante una interfaz M.2 Key-E que permite integrar GPUs MXM (opciones listadas como MXM Ampere/ Ada series) o módulos aceleradores de IA para procesamiento gráfico/discreto avanzado.

Memoria y almacenamiento
Admite 1 x SO-DIMM DDR5 4800 MHz (configuraciones: 8 GB por defecto, 16 GB / 32 GB opcional). Almacenamiento: 1 x M.2 2280 M-Key NVMe SSD (256 GB por defecto; opciones hasta 2 TB), y 1 x SATA III para 2.5" SSD/HDD opcional (hasta 2 TB).

Red y seguridad
Red: 2 x Intel® Ethernet Controller con puertos LAN de 2.5 Gbit RJ45. Seguridad: TPM 2.0 soportado.

Sistemas operativos soportados
Windows 11 IoT Enterprise (64-bit) opcional; Windows 11 Pro 64-bit opcional; Linux Ubuntu 22.04 (opcional, con nota de incompatibilidad con Wake on Touch).

Puertos e interfaces (externos)

• USB: 2 x USB 3.2 Gen2x1 (Type-A)
• Serial: 1 x RS232/422/485 (por defecto RS232)
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: 1 x HDMI 2.0 (opcional)
• Expansion: 1 x M.2 2230 E-Key (para Wi-Fi), 1 x M.2 2230 E-Key (para MXM GPU card)
• Power input: 1 x 12V DC, jack 2.5φ

Puertos e interfaces (internos)

• Power input interno: 1 x conector 6-pin para 12V DC in
• Power output: 1 x 2-pin para 3.3V, 1 x 2-pin para 5V, 1 x 2-pin para 12V
• USB internos: 2 x 8-pin (2x4) para 4 x USB 2.0
• Serial internos: 3 x 10-pin (2x5) para RS232
• Display interno: 1 x 40pin DF13 para LVDS (por defecto) o 1 x 30pin DF13 para eDP 1.4a (opcional) hasta 4096x2304@60Hz
• Backlight: 1 x 7pin para control de retroiluminación
• SATA interno: 1 x SATA III + 1 x 8pin (2x4) para alimentación SATA
• DIDO: 1 x 14pin para entradas/salidas digitales
• VR/Control brillo: varios conectores 3-pin y jumpers para control de brillo y modo PWM/DC
• Fan: 1 x 3pin para ventilador CPU
• OSD: 1 x 10pin para control OSD
• Speaker: 2 x 2pin
• Backup RTC battery: 1 x 2pin
• Audio: 1 x 12pin para Line in/Line out/Mic in

Mecánica y entorno

• Dimensiones: 146 x 188 mm
• Humedad de operación: 10% a 95% RH, sin condensación
• Temperatura de operación: 0°C a 60°C
• Temperatura de almacenamiento: -40°C a 70°C

Accesorios

• Incluido: 1 x Guía de instalación (por defecto)
• Opcionales: cables de alimentación para placa hija, cables SATA y de alimentación, cables COM, cable 2-Port USB2.0, adaptador 12V 120W, cordón de alimentación según país, CPU heatspreader, membrana, altavoces, etc.

Alimentación
Clasificación de potencia: 12V DC (entrada principal).

Caractéristiques / spécifications techniques

• Modelo: IAD32-MXM
• CPU: Intel® Core™ i5-1235U (3.3 GHz, Turbo hasta 4.40 GHz)
• Memoria: 1 x SO-DIMM DDR5 4800 MHz (hasta 32 GB)
• Almacenamiento: 1 x M.2 2280 NVMe + opcional SATA III 2.5"
• Red: 2 x 2.5 Gbit LAN
• Expansión GPU/IA: MXM mediante M.2 Key-E (soporta GPUs MXM Ampere/Ada listadas)
• Dimensiones: 146 x 188 mm
• Temperatura operación: 0°C a 60°C
• Certificaciones: CE, FCC
