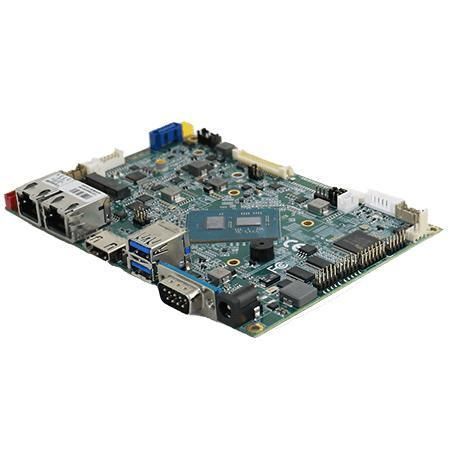

Ordenador monotarjeta 3.5" SubCompact IE32

Intel® Celeron® J6413M.2M.2 Key E

Resumen
Winmate IE32 es una placa base embebida x86 de 3,5" (146 x 102 mm) con procesador Intel® Celeron® Elkhart Lake N6211. Diseñada para control embebido compacto, HMI industriales y sistemas de automatización, combina componentes industriales, E/S completas y ranuras M.2 para almacenamiento y módulos inalámbricos.

Características principales

• Factor de forma 3,5” (146 mm x 102 mm)
• Procesador Intel® Celeron® N6211 (SoC Intel® integrado)
• 1 x DDR4 SO‑DIMM 3200 MHz, hasta 16 GB
• 2 x LAN 2.5 Giga (RJ45)
• Soporte para 1 x SATA III, 3 x COM, 2 x USB 3.2 Gen2x1, 4 x USB 2.0
• Slots M.2 2242 B‑Key (SATA III) y M.2 2230 E‑Key (Wi‑Fi)

Certificaciones

• CE
• FCC

Puntos destacados del producto
El IE32, con el procesador Intel® Celeron® N6211, ofrece un equilibrio entre rendimiento y consumo térmico para aplicaciones embebidas x86. Su compacto factor de forma permite integrar conexiones de red de alta velocidad y entornos internos que reducen el volumen del chasis en instalaciones con espacio limitado.

Aspectos técnicos

• Procesador: Intel® Celeron® N6211 (hasta 3.0 GHz)
• Memoria: 4 GB por defecto; opcional 8 GB / 16 GB; DDR4 3200 MHz, máx. 16 GB
• Almacenamiento: 128 GB SSD por defecto; opciones 256 GB / 512 GB / 1 TB / 2 TB; 1 x SATA III para 2.5"; M.2 2242 B‑Key para SSD SATA III
• Ethernet: 2 x Intel® 2.5 Giga LAN (RJ45)
• Seguridad: TPM 2.0
• Sistemas operativos soportados: Windows / Linux (opcional)

Puertos E/S

• USB externos: 2 x USB 3.2 Gen2x1 Type‑A
• USB internos: 2 x 8‑pin (2x4) para 4 x USB 2.0
• Serie: 1 x RS232/422/485 externo (por defecto RS232); 2 x headers 10‑pin para RS232 internos
• LAN: 2 x RJ45 2.5 Giga
• Vídeo: LVDS por defecto (40‑pin DF13); HDMI 2.0 y eDP (30‑pin DF13) opcionales
• Expansión: 1 x M.2 2242 B‑Key (SATA III), 1 x M.2 2230 E‑Key (Wi‑Fi)
• SATA: 1 x SATA III; header interno 8‑pin para alimentación
• Alimentación: 1 x 12V DC (jack 2.5φ) y header interno 2‑pin

Entradas/salidas internas

• Header de entrada de alimentación: 1 x 2‑pin para 12V DC
• Salidas de alimentación: 3.3V / 5V / 12V via headers 2‑pin
• Conectores de pantalla: 40‑pin DF13 (LVDS) y 30‑pin DF13 (eDP opcional)
• Backlight: 1 x 7‑pin
• DIDO: 1 x 14‑pin (2x7)
• Ventilador: 1 x 3‑pin para ventilador CPU; headers para OSD, audio y batería RTC incluidos

Mecánica

• Dimensiones: 146 x 102 mm (factor 3,5")

Entorno

• Temperatura de funcionamiento: 0°C a 60°C
• Temperatura de almacenamiento: -40°C a 70°C
• Humedad de funcionamiento: 10% a 95% RH, sin condensación

Alimentación

• Entrada: 12V DC por defecto; adaptadores y variantes de rango amplio disponibles

Accesorios (incluidos / opcionales)

• Incluido: Guía de instalación
• Opcionales: cables SATA señal/energía, cable COM, cable USB 2 puertos, adaptador 12V 84W, cable de alimentación según país, disipador CPU, membrana, altavoces

Preguntas frecuentes (resumen)

• Uso previsto: control embebido, HMI industrial y automatización — seleccionar configuración según el diseño del sistema
• Memoria: DDR4 3200 hasta 16 GB
• Almacenamiento: M.2 2242 B‑Key (SATA III) y SATA 2.5" opcional
• Red: doble 2.5 Gigabit LAN
• Pantalla & E/S: LVDS por defecto; HDMI 2.0 y eDP opcionales
• Expansión/inalámbrico: M.2 2230 E‑Key para módulos WLAN/BT

Especificaciones técnicas

• Modelo: IE32
• CPU: Intel® Celeron® N6211
• Memoria: 1 x DDR4 SO‑DIMM 3200 MHz, máx. 16 GB
• Almacenamiento: M.2 2242 B‑Key (SATA III), 1 x SATA III
• LAN: 2 x 2.5 Giga LAN
• USB: 2 x USB 3.2 Gen2x1 externos + internos para USB 2.0
• Serie: hasta 3 x COM
• Dimensiones: 146 x 102 mm
• Certificaciones: CE, FCC
