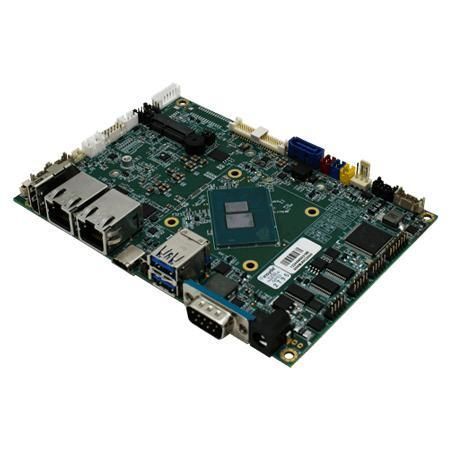

Placa madre 3,5" IAN32

x86Intel® Processor N100Intel®

Resumen La placa base embebida IAN32 integra el procesador Intel® N100 en un formato compacto de 3,5 pulgadas (146 x 102 mm), diseñada para control industrial compacto, puertas de enlace IoT y sistemas de edge computing. Proporciona conectividad moderna, bajo consumo y estabilidad para entornos industriales exigentes.

CARACTERÍSTICAS PRINCIPALES

• Placa base integrada x86 de formato 3,5 pulgadas (146 mm x 102 mm)
• Procesador Intel® N100
• 1 SO-DIMM, DDR5 4800 MHz (máx. 16 GB)
• Ethernet dual de 2,5 Gigabits integrado
• 1 puerto USB 3.2 Tipo-C (USB 3.2 + DisplayPort)
• 1 ranura M.2 Key M para SSD NVME M.2 2280. Opcional 1 x almacenamiento SATA III de 2,5"
• Entrada de alimentación de voltaje único de 12 V

Descripción y diseño El procesador Intel® N100 ofrece un rendimiento eficiente con bajo consumo energético, adecuado para aplicaciones integradas. La IAN32 soporta un amplio rango de entrada de alimentación (9-36 V según descripción de diseño) y dispone además de una entrada de alimentación de 12 V DC, lo que facilita la integración en distintas arquitecturas de sistema. Está diseñada para operar en condiciones industriales con gestión térmica y opciones de expansión M.2 para conectividad inalámbrica o aceleración de IA.

Conectividad y almacenamiento Soporta hasta dos controladores Ethernet de 2.5 G para redes de alta velocidad y baja latencia. Incluye ranura M.2 Key M para SSD NVMe M.2 2280 (varias capacidades opcionales) y, cuando no está presente un NVMe, admite opcionalmente un SATA III de 2,5". Dispone de USB Type-C con soporte DisplayPort Alt Mode y puertos USB3.2 Gen2 adicionales.

Certificaciones CE, FCC

Características / especificaciones técnicas

• Procesador: Intel® Processor N100, 6M Cache, hasta 3.40 GHz
• Memoria: SO-DIMM DDR5 4800 MHz, configuraciones reportadas 8 GB; 16 GB opcional; máximo soportado hasta 16 GB
• Almacenamiento: 1 x M.2 2280 M-Key NVMe SSD (128GB estándar; 256GB/512GB/1TB/2TB/4TB opcionales). Opcional 1 x SATA III para 2.5" SSD/HDD (hasta 2TB) disponible solo cuando no hay NVMe
• Controladores Ethernet: 2 x Intel® 2.5 Gigabit Ethernet
• Seguridad: TPM 2.0
• Sistemas operativos soportados: Windows 11 IoT Enterprise (64 bit) (opcional), Windows 11 Pro 64 bit (opcional), Linux Ubuntu 22.04 (opcional; Wake on Touch no soportado)
• WLAN / BT: Opcional (mediante M.2 E-Key)
• Puertos USB: 2 x USB3.2 Gen2 Type-A; 1 x USB 3.2 Gen2 Type-C (soporta DP Alt Mode)
• Puertos serie: 1 x RS232/422/485 (por defecto RS232)
• LAN: 2 x 2.5 Giga LAN RJ45
• Vídeo: 1 x HDMI 2.0b (opcional) con resolución hasta 4096x2160@60Hz; soporte predeterminado LVDS; eDP 1.4a opcional hasta 4096x2304@60Hz
• Expansión: 1 x M.2 Key M 2280 (NVMe); 1 x M.2 2230 E-Key para módulo Wi‑Fi; 1 x M.2 2230 E-Key (opción para tarjeta de aceleración IA; disponible solo cuando NVMe no está presente)
• Entrada de alimentación: 1 x 12V DC, conector DC jack 2.5φ (documentación adicional indica soporte de rango de entrada 9-36 V para ciertas integraciones)
• Power output / alimentación interna: salidas internas reportadas (3.3V, 5V, 12V) por conectores wafer
• IO internos destacados: USB internos para 4 x USB 2.0; múltiples conectores para puertos serie (RS232), display (40pin DF13 LVDS por defecto; 30pin DF13 eDP opcional), backlight, DIDO digital I/O, audio, RTC battery, fan, OSD control
• Dimensiones mecánicas: 146 x 102 mm (formato 3,5" )
• Temperatura de funcionamiento: 0 °C a 60 °C
• Temperatura de almacenamiento: -40 °C a 70 °C
• Humedad de funcionamiento: 10% a 95% RH, sin condensación
• Certificaciones: CE, FCC
• Accesorios incluidos / opcionales: guía de instalación; opcionales: cable SATA, cable alimentación SATA, cable COM, cable 2‑port USB 2.0, adaptador 12V 84W, cable de alimentación según país, CPU heatspreader, membrane, altavoces (2 x), entre otros
