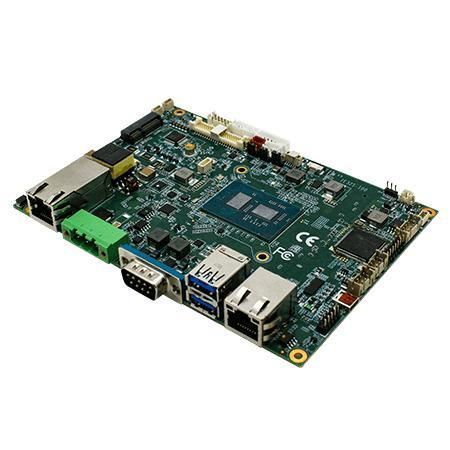

Placa madre 3,5" IE32S

Intel® Celeron®Intel® Elkhart lake SoCIntel®

Resumen
La placa base integrada Winmate IE32S es una SBC (Single Board Computer) industrial compacta de factor de forma 3,5" diseñada para automatización industrial, HMI compactas, control embebido y aplicaciones de edge/IoT. Incorpora procesador Intel® Celeron® Elkhart Lake N6211 con gráficos Intel® UHD y opciones de E/S y expansión para integración en sistemas con restricciones de espacio.

Características principales

• Factor de forma de 3,5” (146 mm x 102 mm / 5,7 x 4 pulgadas)
• Procesador Intel® Celeron® Elkhart Lake N6211
• 1 x DDR4 SO-DIMM 3200 MHz, máx. 16 GB
• Gráficos Intel® UHD de 10.ª generación
• 2 puertos Ethernet de 2,5 Gbps (uno con función PoE opcional)
• 2 x USB 3.2 Gen2x1 (Type-A)
• 1 x RS232/422/485 (configurable, por defecto RS232)
• 1 x Micro HDMI (opcional)
• Soporta SSD M.2 B-Key 2242 SATA III, hasta 512 GB oficialmente en la sección de características principales (y opciones de hasta 2 TB en especificaciones)

Certificaciones

• CE
• FCC

Descripción del producto
Computadora monoplaca industrial Winmate IE32S con diseño compacto y E/S robustas para facilitar la integración en instalaciones con limitaciones de espacio. Ofrece conectividad avanzada, opciones de personalización (ranura M.2 para Wi‑Fi/BT, ranura B-Key para SSD), soporte para PoE (opcional) y amplio rango de voltaje de entrada para uso industrial. Componentes y opciones pensados para funcionamiento fiable en entornos industriales.

Detalles técnicos y especificaciones (resumen por secciones)
Sistema

• Procesador: Intel® Celeron® N6211 (hasta 3.0 GHz)
• Memoria: 4 GB (por defecto); opciones 8 GB, 16 GB; DDR4 SO-DIMM 3200 MHz; máximo 16 GB
• Almacenamiento: 128 GB SSD (por defecto); opcional 256 GB, 512 GB, 1 TB, 2 TB (M.2 B-Key 2242 SATA III)
• Controlador Ethernet: 2 x Intel® Ethernet Controller
• Seguridad: TPM 2.0
• Sistemas operativos: Windows 11 IoT Enterprise (64 bit) opc., Windows 11 Pro 64 bit opc., Windows 10 IoT Enterprise (64 bit) opc., Linux Ubuntu 22.04 opc.
• WLAN / BT: Soporte opcional mediante M.2 2230 E-Key

E/S externas

• USB: 2 x USB3.2 Gen2x1 (Type-A)
• Serial: 1 x RS232/422/485 (por defecto RS232)
• LAN: 2 x 2.5 Giga LAN RJ45 (uno con PoE PD opcional IEEE 802.3at)
• Video: 1 x Micro HDMI (opcional)
• Expansión: 1 x M.2 2242 B-Key (SATA III SSD), 1 x M.2 2230 E-Key (módulo Wi‑Fi)
• Entrada de alimentación externa: 1 x 12V DC, bloque de terminales de 3 pines

E/S internas

• Power input: 1 x 3pin Terminal Block
• Power output: 1 x 2pin (1x2) red wafer para 5V DC out
• USB internos: 2 x 8pin (2x4) para 4 x USB 2.0; 1 x FPC (CN8) para pantalla táctil
• UART: 1 x 6pin (1x6) para UART
• Display interno: 1 x 40pin DF13 para LVDS (co-lay para eDP por defecto); 1 x 40pin FPC Co-lay (opcional)
• Backlight: 1 x 7pin (1x7) para panel backlight
• DIDO: 1 x 14pin (2x7) para entradas/salidas digitales
• VR: 1 x 5pin (1x5) MCU debug port
• OSD: 1 x 10pin (2x5) para control OSD
• Speaker: 2 x 2pin (1x2)
• Backup battery: 1 x 2pin (1x2) para batería RTC
• Audio: 1 x 12pin (2x6) Line in / Line out / Mic in

Mecánica

• Dimensiones: 146 x 102 mm

Entorno

• Humedad operativa: 10% a 95% RH, sin condensación
• Temperatura operativa: 0°C a 60°C
• Temperatura de almacenamiento: -40°C a 70°C

Alimentación

• Power rating: 12V DC (entrada)
• PoE: PoE (PD) conforme IEEE 802.3at (25 W) — opción en uno de los puertos LAN

Accesorios

• Accesorio incluido: 1 x Guía de instalación
• Accesorios opcionales: cable SATA, cable SATA Power, cable COM, cable 2‑port USB 2.0 Type A, adaptador 12V 84W, cable de alimentación (según país), CPU heatspreader, membrana, altavoces (2x), etc.

Certificaciones / Cumplimiento

• CE
• FCC

Características / Especificaciones técnicas

• Modelo: IE32S
• Marca: Winmate
• CPU: Intel® Celeron® N6211 (up to 3.0 GHz)
• Memoria: DDR4 SO-DIMM 3200, hasta 16 GB
• Almacenamiento: M.2 B-Key 2242 SATA III (hasta 2 TB opc.)
• LAN: 2 x 2.5 Gbps (uno con PoE opc. IEEE 802.3at)
• USB: 2 x USB 3.2 Gen2x1 externas; soporte para 4 x USB 2.0 internas
• Serial: 1 x RS232/422/485 (por defecto RS232)
• Video: Micro HDMI (opcional) + LVDS/eDP interno
• Seguridad: TPM 2.0
• Alimentación: 12V DC via 3‑pin terminal block; rango de entrada operativo 9 V a 36 V (indicado en descripción general del producto)
• Temperatura operativa: 0 °C a 60 °C
• Dimensiones: 146 x 102 mm
