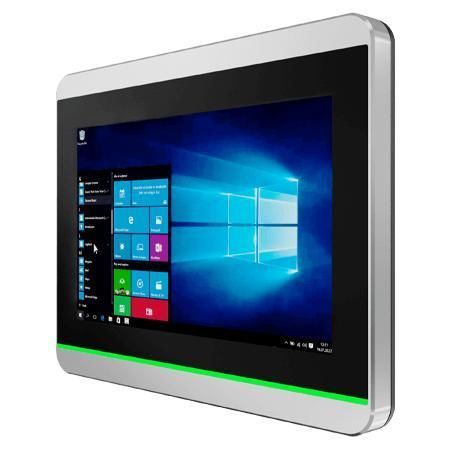

Panel PC con pantalla táctil multipuntos W07IP3S-PCT1AC-POE

pantalla táctil capacitiva PCAP7"1024 x 600

Resumen
El Winmate W07IP3S-PCT1AC-POE es un Panel PC HMI de 7" de la serie S con procesador Intel® Pentium® N4200 (Apollo Lake). Está diseñado para control de máquinas, automatización de fábrica y puestos HMI compactos que requieren diseño delgado, funcionamiento sin ventilador y protección frontal IP65. Las configuraciones incluyen soporte PoE PD, barra LED RGB, RFID HF opcional y cámara frontal opcional.

Características principales

• Pantalla 7" 1024 x 600 projected capacitive (PCAP) multitáctil
• Procesador Intel® Pentium® N4200 (1.1 GHz, turbo hasta 2.5 GHz)
• Diseño fanless para operación silenciosa y bajo consumo
• Doble controlador Ethernet Intel® (un puerto opcional con PoE PD, IEEE 802.3at hasta 25 W)
• Barra de estado LED RGB integrada (programable)
• Frontal con protección IP65, carcasa IP22
• Cámara frontal 2 MP opcional y lector RFID HF 13.56 MHz opcional

Descripción y detalles
El PoE PD facilita la instalación al suministrar datos y alimentación por un único cable, permitiendo una gestión centralizada de energía en instalaciones HMI distribuidas. La carcasa S‑series, aproximadamente un 35 % más delgada que los panel PC tradicionales, presenta una superficie frontal plana de fácil limpieza. El vidrio P‑Cap es resistente a arañazos y soporta multitáctil de 4 puntos. La barra LED RGB permite indicar el estado a distancia y el RFID HF se usa para control de acceso o identificación de operadores.

Especificaciones del sistema

• Procesador: Intel® Pentium® N4200 (1.1 GHz, hasta 2.5 GHz)
• Memoria: 4 GB DDR3L por defecto (8 GB opcional)
• Almacenamiento: 128 GB SSD por defecto; opciones 256/512 GB, 1 TB; 1 x M.2 2242 B‑key (SATA III)
• Controlador Ethernet: 2 x Intel® Ethernet Controller (algunas variantes 2.5 Gbps)
• Seguridad: TPM 2.0
• Sistemas operativos: Windows 10 IoT Enterprise (64‑bit) opcional; distribuciones Linux opcionales

Pantalla

• Tamaño: 7.0 pulgadas
• Táctil/vidrio: Projected capacitive multi‑touch (PCAP), 4 puntos
• Resolución: 1024 x 600
• Brillo del panel: 320 nits (valores alternativos aparecen en algunas fuentes)
• Relación de contraste: listado 1000:1 (las fuentes pueden variar)
• Ángulos de visión: 75/75/75/70
• Área activa: 153.6 x 90 mm

Mecánica

• Dimensiones: 189.4 x 145.4 x 39.8 mm
• Recorte (cut‑out): 175.5 x 131.5 mm
• Peso: aprox. 1.0 kg
• Montaje: montaje mural por defecto; VESA opcional
• Carcasa: metal

Entorno

• Humedad de funcionamiento: 10% a 90% RH, sin condensación
• Temperatura de funcionamiento: 0 °C a 50 °C
• Temperatura de almacenamiento: -10 °C a 60 °C (algunas fuentes listan -20 °C)
• Clasificación IP: frontal IP65, global IP22

Certificaciones

• CE
• FCC

Puertos I/O y expansión

• USB: 2 x USB 3.2 Gen2x1 (Type‑A)
• Serie: 1 x RS232/422/485 (por defecto RS232)
• LAN: 2 x RJ45 (algunas variantes 2.5 Giga); un puerto opcional PoE PD (IEEE 802.3at, 25 W)
• Audio: 1 x altavoz
• Vídeo: HDMI 1.4 opcional
• Expansión: 1 x M.2 2242 B‑key (SSD), 1 x M.2 2230 E‑key (Wi‑Fi)
• Entrada de alimentación: 1 x 12V DC vía bornier 3 pines

Alimentación

• Tensión: 12V DC estándar; configuraciones 9–36V opcionales
• Adaptador: 12V 50W listado
• PoE: PoE PD conforme a IEEE 802.3at (hasta 25 W)

Accesorios

• Incluidos / disponibles: adaptador 100–240V AC→DC, cable de alimentación, adaptadores de bornier, cables open‑wire, tornillos VESA
• Opcionales: soporte de sobremesa VESA, kit de montaje frontal en pared, kit de soporte VESA

Especificaciones técnicas

• Modelo: W07IP3S-PCT1AC-POE
• Marca: Winmate
• Procesador: Intel® Pentium® N4200 (hasta 2.5 GHz)
• Memoria: 4 GB DDR3L por defecto (8 GB opcional)
• Almacenamiento: 128 GB SSD por defecto; hasta 1 TB opcional (M.2 2242)
• Pantalla: 7.0" PCAP multi‑touch, 1024 x 600
• Ethernet: Dual Intel® Ethernet (un puerto PoE PD opcional, IEEE 802.3at 25 W)
• Protección frontal: IP65
• Carcasa: metal, diseño fanless
• Dimensiones: 189.4 x 145.4 x 39.8 mm; Peso: ~1.0 kg
• Montaje: montaje mural por defecto; VESA opcional
• Seguridad: TPM 2.0
• Certificaciones: CE, FCC
