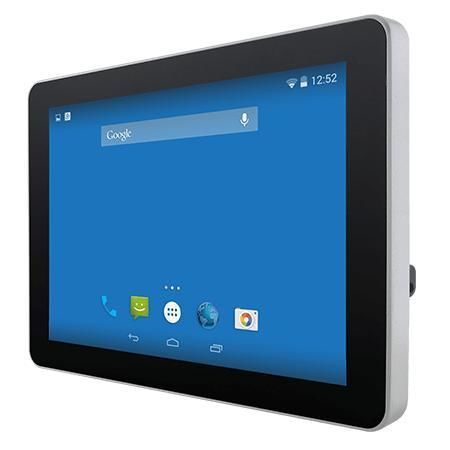

Panel PC táctil W10FA3S-PCH2-POE

con pantalla táctil multipuntospantalla táctil capacitiva PCAP10.1"

Resumen
El Winmate W10FA3S-PCH2-POE es un Panel PC HMI industrial de 10,1" con procesador NXP i.MX6 S-series, diseñado para control de máquinas, automatización de planta e interfaces de operador. Está pensado para entornos embebidos y críticos que requieren funcionamiento sin ventilador, bajo consumo, disponibilidad a largo plazo y despliegue con PoE. Aplicaciones típicas: HMI de máquina, control de acceso, reserva de salas e información de espacios.

Características principales

• Pantalla 10,1" 1280 x 800 con táctil proyectivo capacitivo multi-touch (PCAP)
• Refrigeración sin ventilador y consumo ultra-bajo
• Soporte Power over Ethernet (PoE) (PD, IEEE 802.3at)
• Cámara frontal 2 MP opcional
• Lector HF RFID opcional (13.56 MHz)
• Diseño delgado y plano, fácil de limpiar para instalaciones visibles
• Frontal con protección IP65 (polvo y salpicaduras)

Detalles funcionales y descripción
El Panel PC simplifica la instalación al combinar datos y alimentación en un único cable Ethernet mediante PoE, permitiendo una gestión centralizada de la energía para sistemas de control de acceso y automatización. El chasis de la serie S es hasta un 35% más delgado que los Panel PCs tradicionales y ofrece una superficie frontal totalmente plana para facilitar la limpieza y el mantenimiento. La pantalla PCAP admite multi-touch de 4 puntos y está protegida con una lente de cristal que mejora la resistencia a arañazos y la usabilidad. El frente sellado cumple IP65 frente a polvo y salpicaduras.

Certificaciones

• CE
• FCC

Accesorios

• Adaptador AC 100~240V a DC
• Cable de alimentación
• Cable adaptador Terminal Block a hembra 2.5Ø
• Cable Open Wire con conector terminal block
• Tornillería VESA
• Opcionales: soporte de sobremesa VESA, kit montaje pared frontal, kit montaje vidrio (derecha/izquierda), kit montaje bracket VESA

Notas
Diseñado para entornos industriales con operación fanless y opciones de sistema operativo (Linux, Android, Debian). El frontal IP65 lo hace adecuado para aplicaciones que requieren resistencia a salpicaduras y polvo.

Especificaciones técnicas

• Pantalla - Tamaño: 10.1 inches
• Pantalla - Táctil / Cristal: Projected Capacitive Multi Touch Screen
• Pantalla - Resolución: 1280 x 800
• Pantalla - Brillo panel: 350.0 nits
• Pantalla - Relación de contraste: 800:1
• Pantalla - Ángulos de visión: 85,85,85,85
• Pantalla - Área activa: 216.96 x 135.6 mm
• Sistema - Procesador: NXP i.MX6 Dual Core, 1.0 GHz
• Sistema - Memoria: 1 GB (por defecto); 2 GB (opcional)
• Sistema - Almacenamiento: eMMC onboard 16 GB (por defecto); eMMC onboard 32 GB (opcional)
• Sistema - Sistemas operativos: Linux Ubuntu 18.04 (opcional); Android 6.0 (opcional); Debian 7.0 (opcional); Linux 4.1.15 QT 5.5 (opcional)
• Sistema - WLAN: Soporte (opcional)
• Sistema - Bluetooth: Soporte (opcional)
• Sistema - RFID: Lector HF RFID 13.56 MHz (opcional)
• Mecánica - Dimensiones: 264.57 x 173.29 x 35.7 mm
• Mecánica - Corte (cut out): 250 x 159 mm
• Mecánica - Peso: 1.2 kg
• Mecánica - Montaje: Wall mount (por defecto); VESA mount (opcional)
• Mecánica - Carcasa: Plastic front bezel with metal back cover
• Mecánica - Sistema de refrigeración: Fanless design
• Ambiente - Humedad de funcionamiento: 10% to 90% RH, non-condensing
• Ambiente - Temperatura de funcionamiento: 0°C to 50°C
• Ambiente - Temperatura de almacenamiento: -10°C to 60°C
• Ambiente - Índice IP: Front IP65
• Certificación: CE, FCC
• IO Ports - USB: 1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB 2.0 (Type-A)
• IO Ports - Serial: 1 x RS232/422/485 (Default RS232)
• IO Ports - LAN: 1 x LAN RJ45 connector with PoE (PD, 802.3at)
• IO Ports - Video: 1 x Micro HDMI (Optional)
• IO Ports - Audio: 1 x Speaker
• IO Ports - SD Card Slot: 1 x Micro SD card slot
• IO Ports - Expansion Port: 1 x mPCIe slot (for Wi‑Fi module)
• IO Ports - CANBUS: 1 x CANBUS, D-sub9
• Power - Power Input: 1 x 12V DC, 2-Pin Terminal Block
• Power - Power Rating: 12V DC
• Power - Adapter: 12V 50W
• Power - PoE: PoE (PD) follows IEEE 802.3at (25 W)
