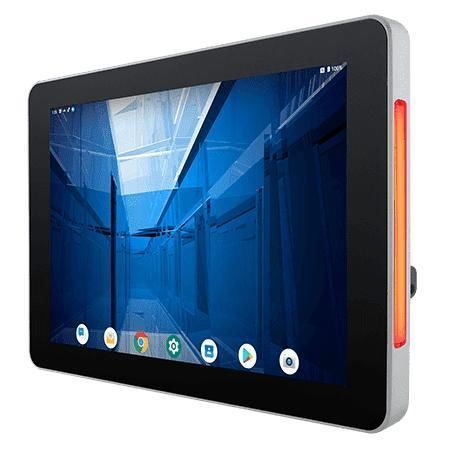

Panel PC de pantalla táctil multipunto W10IM3S-PCH2AC-POE

pantalla táctil capacitiva PCAPtáctil10.1"

Resumen
El Winmate W10IM3S-PCH2AC-POE es un Panel PC HMI de 10,1 pulgadas de la serie S con procesador ARM A53 diseñado para control de máquinas, automatización industrial e interfaces HMI para operadores. Ofrece frontal IP65 resistente al agua y polvo, diseño sin ventilador, consumo de energía ultrabajo y soporte de alimentación PoE, con opciones de cámara frontal y lector RFID HF. Ideal para aplicaciones de control de acceso, reservas de salas e información de salas, así como para entornos industriales integrados y de misión crítica.

Características principales

• Pantalla de 10,1” con resolución 1280 x 800 y multitáctil capacitivo proyectado (P-CAP)
• Sistema de refrigeración sin ventilador y consumo de energía ultrabajo
• Soporta función PoE (Power over Ethernet)
• Cámara frontal opcional de 2 MP
• Lector RFID HF opcional (13.56 MHz)
• Diseño delgado y elegante (apariencia estética para interior/exterior)
• Frontal IP65, resistente al agua y al polvo
• Barra de luz LED RGB integrada para indicar estado
• Soporta sistemas operativos Android o Linux

Descripción del producto y funciones destacadas
Power over Ethernet (PoE): permite datos y alimentación sobre un solo cable para simplificar la instalación y reducir el cableado. PoE facilita la gestión centralizada de la energía, siendo una solución rentable para control de acceso y automatización industrial.

Diseño elegante: el HMI serie S es aproximadamente un 35% más delgado que un Panel PC tradicional; presenta una superficie verdaderamente plana que facilita la limpieza y evita acumulación de polvo en bordes.

P-Cap Touch (resistente a rayones): lente de cubierta de vidrio con protección contra rayones; soporta multitáctil de 4 puntos y control táctil preciso con dedos, mejorando la experiencia de usuario.

Barra de luces LED y HF RFID/NFC: la barra de luces RGB integrada (colores rojo, verde, azul y naranja) indica el estado del proceso a distancia y permite ahorrar energía manteniendo la pantalla apagada. El lector HF RFID/NFC opcional ayuda a limitar el acceso al personal autorizado.

Frontal IP65: sellado frontal para protección contra polvo y salpicaduras de agua, apropiado para entornos con riesgo de líquidos o suciedad.

Certificaciones
CE y FCC.

Características / Especificaciones técnicas

• Pantalla: 10.1 pulgadas, Projected Capacitive Multi Touch Screen
• Resolución: 1280 x 800
• Brillo del panel: 350 nits (1000 nits opcional)
• Relación de contraste: 800:1
• Ángulos de visión: 85/85/85/85
• Área activa: 216.96 x 135.6 mm
• Procesador: ARM A53 (Quad Core 2.0 GHz)
• Memoria: 4 GB LPDDR4
• Almacenamiento: eMMC onboard 32 GB
• Sistema operativo: Android 11 (actualizable a Android 13) por defecto; Linux Yocto 5.15.47 con QT 5.15 (opcional); Linux Ubuntu Server 22.04 (opcional)
• Conectividad inalámbrica: WLAN (opcional), BT (opcional)
• RFID: HF RFID Reader 13.56 MHz (opcional)
• Luz de estado: Barra LED RGB incorporada en ambos lados
• Dimensiones (mecánicas): 264 x 173 x 36 mm
• Apertura de montaje (cut out): 250 x 159 mm
• Peso: 1.2 kg
• Montaje: Panel mount y VESA mount
• Carcasa: Metal (metal housing)
• Sistema de refrigeración: Diseño fanless (sin ventilador)
• Humedad de operación: 10% a 90% RH, sin condensación
• Rango de temperatura de operación: 0 °C a 50 °C
• Rango de temperatura de almacenamiento: -20 °C a 60 °C
• Shock: MIL-STD-810H Method 516.8 Procedure I
• Vibración: MIL-STD-810H Method 514.8 Procedure I
• IP rating: Front IP65
• Certificaciones: CE, FCC
• Puertos I/O: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG; 1 x RS232/422/485 (por defecto RS232); 1 x LAN 10/100/1000 Mbps; 1 x Micro HDMI output (opcional); 1 x Speaker; 1 x Micro SD slot (hasta 32 GB)
• Power: Entrada por defecto 12V DC con terminal block; adaptador 12V 50W incluido; soporte opcional 9~36V; PoE (PD) conforme IEEE 802.3at (25 W)
• Accesorios incluidos/posibles: Adaptador AC 100~240V a DC, cable de alimentación, cable adaptador de bloque de terminales a conector 2.5Ø hembra, cable de cable abierto con conector de bloque de terminales, tornillos VESA
• Cámara frontal: 2 MP (opcional)
