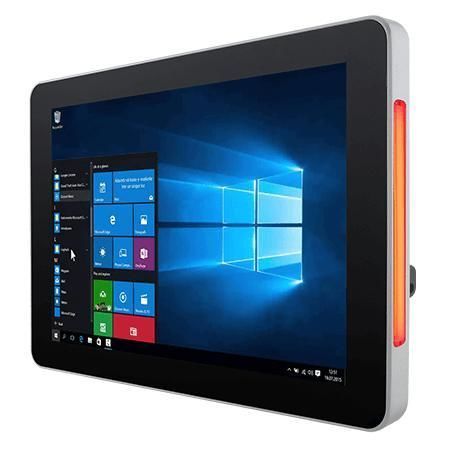

Panel PC pantalla táctil capacitiva PCAP W10IP3S-PCH2AC-POE

táctilcon pantalla táctil multipuntos10.1"

Resumen
El Winmate W10IP3S-PCH2AC-POE es un Panel PC HMI de la serie S de 10,1 pulgadas con procesador Intel Pentium N4200. Está diseñado para control de máquinas, automatización industrial e interfaces operador (HMI). Incluye pantalla multitáctil PCAP 1280×800, diseño sin ventilador, doble Ethernet con soporte PoE, barras LED RGB y frontal con protección IP65.

Características principales

• Pantalla PCAP 10,1 pulgadas 1280×800 (4 puntos)
• Procesador Intel Pentium N4200
• Diseño fanless y bajo consumo
• Doble Ethernet (un puerto admite PoE PD, IEEE 802.3at, 25 W)
• Barras LED RGB integradas en ambos lados
• Frontal con clasificación IP65
• Cámara frontal 2 MP opcional y lector RFID HF 13,56 MHz opcional
• Montaje: montaje mural por defecto; VESA y soportes de sobremesa opcionales

Power over Ethernet (PoE)
Soporta PoE PD (IEEE 802.3at, 25 W) para combinar datos y alimentación en un único cable, simplificando la instalación y permitiendo gestión centralizada de energía en control de acceso y automatización.

Diseño
Miembro de la familia S-series HMI, su diseño delgado y frontal plano facilita la limpieza e integración en paneles modernos y aplicaciones de información de salas.

P-Cap Touch
Lente de vidrio resistente a arañazos que protege la pantalla y permite funcionamiento multitáctil proyectado de 4 puntos con entrada táctil por dedo.

Barra LED y RFID HF/NFC
Las barras LED RGB programables proporcionan indicación visual de estado desde la distancia. RFID HF/NFC opcional (13,56 MHz) permite control de acceso y funciones de identificación limitadas.

Frontal IP65
El frontal está sellado con clasificación IP65 para proteger contra polvo y salpicaduras de agua, adecuado para entornos industriales exigentes.

Certificaciones

• Frontal IP65
• CE
• FCC

Especificaciones técnicas

• Pantalla
  • Tamaño: 10.1 pulgadas
  • Táctil / Vidrio: Projected capacitive multi-touch (P-CAP), 4 puntos
  • Resolución: 1280 × 800
  • Brillo: 350 nits (1000 nits opcional)
  • Contraste: 800:1
  • Área activa: 216.96 × 135.6 mm
• Sistema
  • Procesador: Intel Pentium N4200 1.1 GHz (hasta 2.5 GHz)
  • Memoria: 1 × SO-DIMM DDR3L 1600 MHz, 4 GB por defecto; 8 GB opcional
  • Almacenamiento: M.2 2242 SSD 128 GB por defecto; 256/512 GB, 1 TB opcional (SATA III)
  • Controlador Ethernet: 2 × controladores Intel (hasta 2.5 Gbps)
  • Seguridad: TPM 2.0
• Mecánica
  • Dimensiones: 263.48 × 172 × 35.7 mm
  • Apertura (cut-out): 250 × 159 mm
  • Peso: ~1.2 kg
  • Carcasa: metal, diseño fanless
• Entorno
  • Humedad de operación: 10%–90% RH sin condensación
  • Temperatura de operación: 0 °C a 50 °C
  • Temperatura de almacenamiento: -10 °C a 60 °C
• Puertos I/O
  • USB: 2 × USB 3.2 Gen2x1 Type-A
  • Serie: 1 × RS232/422/485 (por defecto RS232)
  • LAN: 2 × 2.5 Giga LAN RJ45 (un puerto PoE PD posible)
  • Video: HDMI 1.4 (opcional)
  • Audio: 1 × altavoz
  • Expansión: M.2 2242 B-key (SSD SATA), M.2 2230 E-key (Wi‑Fi)
  • Alimentación: 1 × 12 V DC, bornier 3 pines
• Alimentación
  • Voltaje: 12 V DC (9–36 V opcional)
  • Adaptador: 12 V 50 W
  • PoE: PoE PD conforme IEEE 802.3at (25 W)
• Accesorios
  • Incluye: adaptador 100–240 V AC/DC, cable de alimentación, adaptador de bornier, cable open-wire con conector de borne, tornillos VESA, CD de drivers y manual
  • Opcionales: soporte de sobremesa VESA, kit de montaje mural frontal, kit de montaje en vidrio, kit de fijación VESA
