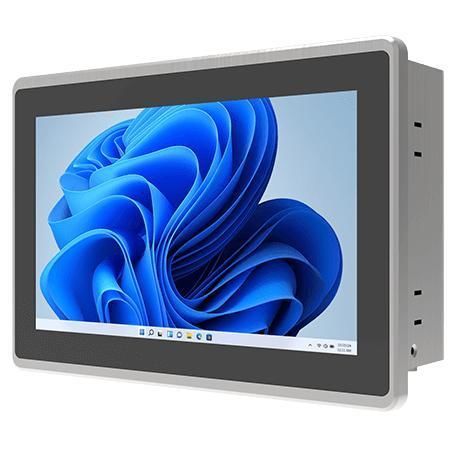

Panel PC con pantalla táctil multipuntos W07IAN3S-PPT1

TFT LCDpantalla táctil capacitiva PCAP7"

Resumen
El Winmate W07IAN3S-PPT1 es un Panel PC HMI de 7 pulgadas de la Serie PP basado en procesadores Intel® Alder Lake-N (N100 por defecto, N150 opcional). Diseñado para control de máquinas, automatización industrial e interfaces HMI de operador, ofrece pantalla compacta industrial, conectividad E/S completa y disponibilidad a largo plazo para aplicaciones embebidas e industriales.

Características principales

• Pantalla 7" TFT SVGA (1024 × 600) con táctil proyectivo capacitivo (PCAP)
• Procesadores Intel® Alder Lake-N: N100 (por defecto) / N150 (opcional)
• 1 x SO-DIMM DDR5-4800, hasta 16 GB
• 2 controladores Ethernet Intel® 2.5 Gigabit
• Conectores: 1 x HDMI (opcional), 1 x USB 3.2 Gen2 Type-C (DP-Alt), 2 x USB 3.2 Gen1 Type-A, 4 x USB 2.0, varios puertos COM
• Frontal IP65; montaje en panel (por defecto) y montaje VESA (opcional); diseño fanless

Descripción
Rendimiento y gráficos fiables para automatización
La serie PP integra procesadores Intel® N100/N150 con gráficos UHD integrados para ofrecer procesamiento estable y visualización fluida en tareas de control, supervisión y procesamiento en tiempo real.

Pantalla industrial compacta
El panel 7" SVGA proporciona 320 nits y una relación de contraste 1000:1 para buena legibilidad en estaciones de operador compactas y entornos OEM.

Conectividad flexible para integración de sistemas
La conectividad completa, incluidos los dobles 2.5GbE, USB-C con DP Alt Mode, múltiples puertos USB y serie, HDMI y expansión M.2, facilita la integración con PLCs, sensores y redes industriales.

Certificaciones
CE, FCC

Especificaciones técnicas

• Pantalla: 7.0 inches, 1024 × 600, 320 nits, contraste 1000:1, área activa 153.6 × 90 mm
• Táctil / Cristal: Projected Capacitive Multi-Touch
• Procesador: Intel® N100 (6M Cache, hasta 3.40 GHz) estándar; Intel® N150 (6M Cache, hasta 3.60 GHz) opcional
• Memoria: 1 x SO-DIMM DDR5-4800, 4 GB por defecto, opciones 8 GB / 16 GB (max 16 GB)
• Almacenamiento: SSD 128 GB por defecto; opciones 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III para disco 2.5" (si no hay NVMe)
• Ethernet: 2 x Intel® 2.5 Gigabit Ethernet (RJ45)
• Seguridad: TPM 2.0
• Sistemas operativos: Windows 11 IoT Enterprise 64-bit (opcional), Windows 11 Pro 64-bit (opcional), Linux Ubuntu 24.04 (opcional, no soporta Wake on Touch)
• Conectividad inalámbrica: opcional vía M.2 2230 E-Key (Wi‑Fi/BT)
• Mecánica: 185 × 128 × 61 mm; corte 175 × 117 mm; peso 1.5 kg
• Montaje: Panel mount por defecto; VESA opcional
• Carcasa / Refrigeración: frontal plástico, tapa trasera metálica, diseño sin ventilador
• Ambiente: funcionamiento 0°C a 50°C; almacenamiento -10°C a 60°C; humedad 10%–90% RH sin condensación
• Protección: frontal IP65
• E/S: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (DP Alt Mode); 4 x USB 2.0; Serie: 1 x RS232/422/485 (por defecto RS232) + 1 x RS232
• Vídeo / Audio: 1 x HDMI 2.0b (opcional); 2 x altavoces
• Expansión / Indicadores: 1 x M.2 2230 E-Key; LED para alimentación y almacenamiento
• Alimentación: 1 x 12V DC (jack 2.5φ); adaptador 12V 50W (100~240V AC a DC)
• Accesorios: cable de alimentación, tornillos VESA, clips de montaje
