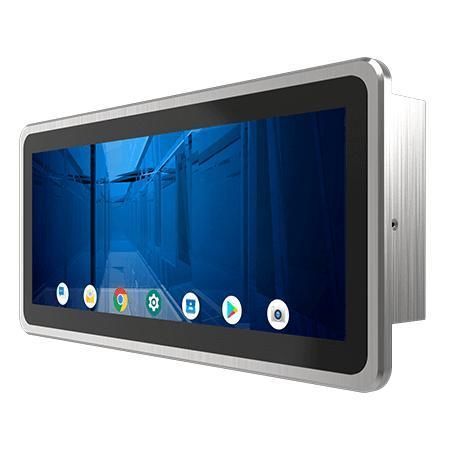

Panel PC con pantalla táctil multipuntos W12IM3S-PPB1

pantalla táctil capacitiva PCAP12,3"Arm® Cortex®-A53 Quad-core

Resumen
Winmate W12IM3S-PPB1 es un Panel PC HMI de 12,3" de la serie PP diseñado para control de máquinas, automatización industrial e IHM de operador. Incorpora pantalla multitáctil proyectiva 1920 × 720, CPU ARM A53 Quad Core 2.0 GHz, frontal IP65, chasis metálico/aluminio y diseño sin ventilador para instalaciones industriales y entornos semipúblicos.

Características principales

• Pantalla 12,3" 1920 × 720, Projected Capacitive Multi Touch (1000 nits)
• Procesador ARM A53 Quad Core 2.0 GHz
• Frontal con protección IP65 (resistente al agua y al polvo)
• Chasis metálico / aluminio y diseño fanless
• Conectividad y opciones para gestión de salas, control de acceso y visualización de información

Descripción y diseño
El equipo combina una carcasa metálica industrial con un sistema de refrigeración sin ventilador para reducir el mantenimiento y la entrada de polvo. El frontal IP65 protege contra salpicaduras y partículas. El panel de alta luminosidad de 12,3" proporciona interacción táctil precisa y buena legibilidad en pantallas públicas. Las opciones de SO y conectividad facilitan su integración en sistemas embebidos y de gestión de edificios.

Aplicaciones típicas

• Interfaces de operador para control de máquinas y automatización
• Pantallas de reserva y paneles de información de salas para oficinas, hoteles y centros de conferencias
• Terminales de control de acceso e kioscos informativos industriales/comerciales

Certificaciones

• Frontal IP65
• CE
• FCC

Notas adicionales
Disponible con módulos WLAN/Bluetooth opcionales, salida Micro HDMI opcional, altavoces opcionales y varias opciones de SO (Android por defecto, Linux Yocto, Linux Ubuntu Server). Accesorios: adaptador AC-DC, cable de alimentación, tornillos VESA y clips de montaje.

Características / Especificaciones técnicas

• Modelo: W12IM3S-PPB1
• Marca: Winmate
• Pantalla — Touch / Glass: Projected Capacitive Multi Touch Screen
• Tamaño: 12.3 inches
• Resolución: 1920 × 720
• Brillo del panel: 1000 nits
• Relación de contraste: 1000:1
• Ángulos de visión: 88/88/88/88
• Área activa: 292.92 × 110.22 mm
• Procesador: ARM A53 (Quad Core 2.0 GHz)
• Memoria: 4 GB LPDDR4
• Almacenamiento: eMMC onboard 32 GB
• Sistema operativo: Android 11 (por defecto, actualizable a Android 13); opcional: Linux Yocto 5.15.47 con Qt 5.15; Linux Ubuntu Server 22.04
• WLAN / BT: Soporte (opcional)
• USB: 2 × USB 2.0 Tipo A; 1 × Micro USB 2.0 OTG
• Serial: 1 × RS232/422/485 (por defecto RS232)
• LAN: 1 × 10/100/1000 Mbps
• Vídeo: 1 × Micro HDMI (opcional)
• Audio: 2 × altavoz (opcional)
• Ranura SD: 1 × Micro SD (máx 32 GB)
• Dimensiones (An×Al×Pr): 334.3 × 155.8 × 57 mm
• Recorte (Cut out): 312 × 140 mm
• Montaje: Panel mount; VESA mount
• Carcasa: Metal / Aluminum housing
• Refrigeración: Fanless design
• Humedad de funcionamiento: 10% a 90% RH, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -20°C a 60°C
• Impacto: MIL-STD-810H Method 516.8 Procedure I
• Vibración: MIL-STD-810H Method 514.8 Procedure I
• Clasificación IP: Frontal IP65
• Alimentación: 12V DC con terminal block; Adaptador: 12V 50W
• Accesorios: Adaptador 100~240V AC-DC; cable de alimentación; tornillos VESA; clips de montaje
• Certificaciones: CE, FCC
