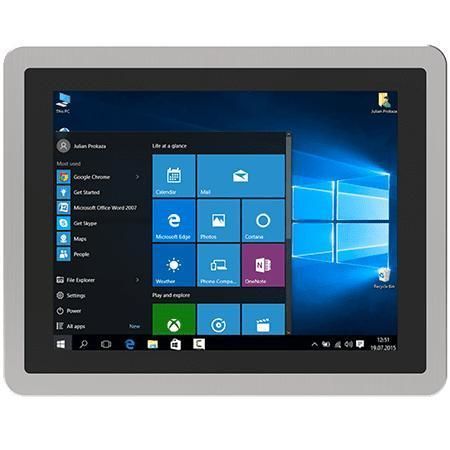

Panel PC con pantalla táctil multipuntos R12IT7T-PPM2

pantalla táctil capacitiva PCAP12,1"1024 x 768

Descripción general
El Winmate R12IT7T-PPM2 es un Panel PC HMI de 12.1″ de la serie PP con procesador Intel® Core™ i5 (Tiger Lake). Diseñado para control de máquinas, automatización de fábrica e interfaces HMI de operador, ofrece rendimiento industrial, disponibilidad a largo plazo e integración fiable para OEM e integradores de sistemas.

Características destacadas

• Pantalla de 12.1″ con resolución 1024 x 768 y 500 nits de brillo
• Intel® Core™ Tiger Lake UP3 i5-1135G7 (sin vPro) o i5-1145G7E (con vPro)
• Pantalla multitáctil capacitiva proyectada (PCAP)
• Diseño sin ventilador (fanless)
• Frontal con protección IP65 contra polvo y salpicaduras
• Carcasa de aluminio fundido
• Completa conectividad E/S para IoT industrial

Diseño y uso
La serie PP presenta una superficie totalmente plana y un diseño delgado que facilita la limpieza y el mantenimiento. La pantalla PCAP multi‑touch proporciona operaciones táctiles precisas y una experiencia de usuario mejorada. La protección frontal IP65 protege frente a polvo y salpicaduras, adecuada para entornos industriales exigentes. La amplia gama de puertos (serial, USB, LAN, vídeo, audio) permite una integración flexible en sistemas de automatización e IoT. La carcasa de aluminio fundido garantiza resistencia a la corrosión y durabilidad mecánica.

Certificaciones

• CE
• FCC

Aplicaciones recomendadas

• Control de máquinas y automatización industrial
• IHM de operador en entornos críticos o adversos
• Integración en soluciones industriales conectadas (IoT)

Características / especificaciones técnicas

• Pantalla — Tamaño: 12.1″
• Táctil / Cristal — Projected Capacitive Multi Touch Screen
• Resolución — 1024 x 768
• Brillo — 500 nits
• Ratio de contraste — 1000:1
• Ángulos de visión — 89, 89, 89, 89
• Área activa — 245.76 x 184.32 mm
• Procesador — Intel Core i5-1135G7 2.4 GHz (hasta 4.2 GHz); opción i5-1145G7E
• Memoria — 2 x non-ECC SO-DIMM, hasta 64 GB (32 GB por módulo)
• Almacenamiento — 128 GB SSD (predeterminado); opciones 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III para 2.5" SSD/HDD (opcional)
• Controlador Ethernet — 2 x Intel® Ethernet Controller
• Seguridad — TPM 2.0
• Sistema operativo (opcional) — Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch no soportado)
• WLAN / Bluetooth — soporte opcional
• Mecánica — Dimensiones: 322 x 256 x 79 mm
• Corte (Cut out) — 302 x 237 mm
• Peso — 2.7 kg
• Montaje — Panel mount (por defecto); VESA mount (opcional)
• Carcasa — Aluminio fundido
• Refrigeración — Diseño fanless
• Entorno — Humedad operación: 10% a 90% RH sin condensación
• Temperatura operación — 0°C a 50°C
• Temperatura almacenamiento — -10°C a 60°C
• IP — Front IP65
• Puertos USB — 4 x USB 3.2 Gen2x1 (Type-A)
• Puertos serie — 1 x RS232/422/485 (por defecto RS232) + 1 x RS232
• LAN — 1 x Gigabit LAN (RJ45) + 1 x 2.5 Gigabit LAN (RJ45)
• Vídeo — 1 x DP 1.4 (por defecto); 1 x HDMI 2.0 (opcional)
• Audio — Mic in; Line out
• Expansión — 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (módulo Wi‑Fi); 1 x PCIe 4.0 (x16) slot (x4 signal)
• Indicadores — 1 x LED Power; 1 x LED Storage
• Ajuste brillo — 1 x Brightness Adjustment Knob
• Alimentación — Entrada 1 x 12 V DC (Din4 pin); adaptador 12 V 120 W
• Controles — 1 x Power Button; 1 x Reset Button
• Accesorios — Adaptador AC-DC 100~240 V; cable de alimentación; tornillos VESA; clips de montaje
