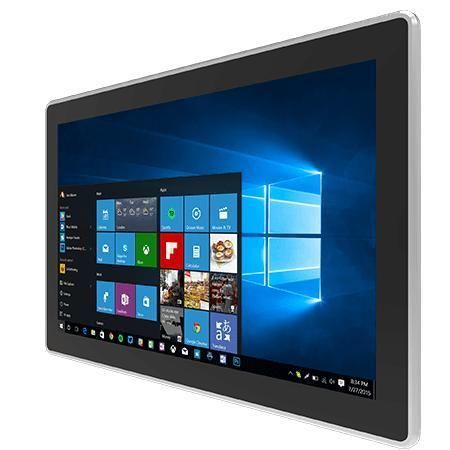

Panel PC con pantalla táctil multipuntos W24IT7T-PPA2

pantalla táctil capacitiva PCAP24"1920 x 1080

Resumen
El Winmate W24IT7T-PPA2 es un Panel PC HMI de 24" de la serie PP con procesador Intel® Core™ i5 (Tiger Lake), diseñado para control de máquinas, automatización de fábricas y aplicaciones HMI de operador. Está pensado para compradores industriales, OEMs e integradores de sistemas que requieren hardware integrable con protección frontal IP65 y diseño sin ventilador para entornos embebidos o críticos.

Características principales

• Procesador Intel® Core™ Tiger Lake UP3 i5-1135G7 (sin vPro) o i5-1145G7E (con vPro)
• Resolución 1920 x 1080 (Full HD)
• Pantalla táctil multi-touch capacitiva proyectada (PCAP)
• Soporte multi-pantalla: interfaces DP / HDMI / LVDS / eDP
• E/S completas: puertos serie, puertos USB 3.2, LAN Gigabit y 2.5G, audio, vídeo
• Frontal con protección IP65 contra polvo y salpicaduras
• Carcasa de aluminio fundido y diseño sin ventilador
• Entrada de alimentación 12V DC (Din4)

Aspectos de diseño y uso
El diseño frontal plano de la serie PP facilita la limpieza y reduce la acumulación de polvo, ideal para paneles de control industriales y puestos de operador. La pantalla PCAP ofrece una entrada táctil multi-dedo precisa para flujos de trabajo de operador. La clasificación frontal IP65 protege frente a polvo y salpicaduras, mientras que la carcasa metálica y el diseño fanless aseguran funcionamiento silencioso y sin mantenimiento. Las opciones de E/S y expansión permiten conectividad IoT industrial e integración flexible con equipos serie, periféricos USB, redes LAN y salidas de vídeo.

Certificaciones

• CE
• FCC

Características técnicas

• Modelo: W24IT7T-PPA2
• Marca: Winmate
• Serie: PP Series HMI
• Pantalla: 24.0 inches
• Táctil / Cristal: Projected Capacitive Multi Touch Screen
• Resolución: 1920 x 1080
• Brillo del panel: 250 nits
• Relación de contraste: 3000:1
• Ángulos de visión: 89/89/89/89
• Área activa: 527.04 x 296.46 mm
• Procesador: Intel® Core™ i5-1135G7 2.4 GHz (hasta 4.2 GHz); opción i5-1145G7E con vPro
• Memoria: 2 x non-ECC SO-DIMM, hasta 64 GB (32 GB por DIMM)
• Almacenamiento: 128 GB SSD (por defecto); opcional 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III para 2.5" SSD/HDD (opcional); 1 x M.2 2280 M-Key (NVMe)
• Ethernet: 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45 (2 x controladores Intel®)
• Seguridad: TPM 2.0
• Sistemas operativos (opcionales): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Linux no soporta Wake on Touch)
• Conectividad inalámbrica: WLAN/Bluetooth opcional (M.2 2230 E-Key)
• Dimensiones mecánicas: 604 x 373 x 75 mm; Corte de montaje: 583 x 353 mm; Peso: 8.7 kg
• Montaje: Montaje en panel (por defecto); Montaje VESA opcional
• Carcasa: Aluminio fundido; Refrigeración: Diseño sin ventilador
• Humedad operativa: 10% a 90% RH, sin condensación
• Temperatura operativa: 0°C a 50°C; Temperatura de almacenamiento: -10°C a 60°C
• IP frontal: IP65
• Puertos USB: 4 x USB 3.2 Gen2x1 (Type-A)
• Puertos serie: 1 x RS232/422/485 (por defecto RS232) + 1 x RS232
• Puertos LAN: 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45
• Puertos vídeo: 1 x DisplayPort 1.4 (por defecto), 1 x HDMI 2.0 (opcional)
• Audio: Mic in, Line out
• Expansión: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) slot (x4 signal)
• Indicadores y controles: LED power, LED storage, perilla ajuste brillo, botones power y reset
• Entrada de alimentación: 1 x 12V DC Din4 pin; Adaptador: 12V 120W (accesorio)
• Accesorios: Cable de alimentación, tornillería VESA, clips de montaje
• Aplicaciones recomendadas: Control de máquinas, automatización industrial, HMI de operador, soluciones IIoT que requieran E/S robustas y protección frontal IP65
