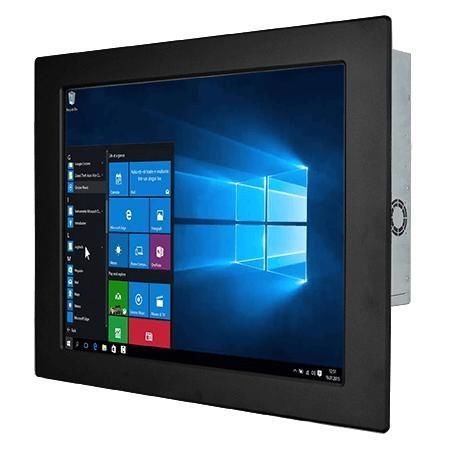

Panel PC con pantalla táctil resistiva R19IF7T-PMA1

19"9th Generation Intel® Core™Intel® Core™ i7-9700TE

Resumen
El Winmate R19IF7T-PMA1 es un Panel PC industrial de montaje en panel de 19" equipado con procesadores Intel® Core™ i3/i5/i7 de 9.ª generación (Coffee Lake Refresh). Está diseñado para control de máquinas, automatización de fábrica e interfaces HMI de operador, con énfasis en operación fiable en campo, bajo consumo, montaje flexible y disponibilidad a largo plazo.

Características principales

• Pantalla de 19" 1280 x 1024
• Procesadores Intel® Core™ i3/i5/i7 (9.ª gen, Coffee Lake Refresh)
• Almacenamiento flexible: 1 x HDD 2.5" y 1 x SSD; soporte M.2
• Múltiples E/S incluyendo puertos serie y 4 x USB 3.2 Gen1
• Entrada de alimentación de 12 V DC (conector Din4)
• Soporte DisplayPort hasta 4096 x 2304 @ 60 Hz; HDMI hasta 4096 x 2304 @ 24 Hz (opcional)

Pantalla

• Tamaño: 19.0 pulgadas
• Resolución: 1280 x 1024
• Táctil / Cristal: pantalla táctil resistiva (opcional) o cristal de protección sin táctil (opcional)
• Brillo del panel: 400 nits
• Relación de contraste: 1000:1
• Ángulos de visión: 85 / 85 / 80 / 80
• Área activa: 376.32 x 301.06 mm

Especificación del sistema

• Procesadores (por defecto / opcional): Intel Core i7-9700TE 1.8GHz (hasta 3.8GHz) por defecto; Intel Core i5-9500TE 2.2GHz (hasta 3.6GHz) opcional; Intel Core i3-9100TE 2.2GHz (hasta 3.2GHz) opcional
• Chipset: Intel® Q370
• Memoria: 2 x non-ECC SO-DIMM, hasta 64GB (32GB por DIMM)
• Almacenamiento: 128GB SSD por defecto; opciones 256GB / 512GB / 1TB / 2TB; 2 x SATA III para 2.5" SSD/HDD con RAID 0/1 opcional; M.2 2280 M-Key (NVMe o SATA) y M.2 2242 B-key
• Ethernet: 2 x controladores Intel® Gigabit Ethernet
• Seguridad: TPM 2.0
• Sistema operativo: Windows 10 IoT Enterprise (64-bit) opcional; Linux Ubuntu (opciones)
• WLAN / BT: soporte opcional vía M.2 2230 E-Key

Mecánica

• Dimensiones: 474 x 384 x 78 mm
• Agujero de montaje (Cut out): 431 x 341 mm
• Peso: 6.9 kg
• Montaje: montaje en panel (por defecto); montaje VESA opcional
• Carcasa: chasis metálico
• Refrigeración: diseño con ventilador

Entorno

• Humedad de funcionamiento: 10% a 90% RH, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -10°C a 60°C

Certificaciones

• CE
• FCC

E/S e interfaces

• USB: 4 x USB 3.2 Gen1 (Type-A)
• Serie: 1 x RS232/422/485 (configurable, por defecto RS232) + 1 x RS232
• LAN: 2 x Gigabit LAN (RJ45)
• Vídeo: 1 x DisplayPort 1.2 (por defecto); 1 x HDMI 1.4 opcional
• Audio: 1 x Mic in; 1 x Line out; 2 x altavoces
• Expansión: 1 x M.2 2280/2242 M-Key (NVMe o SATA SSD); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x ranura PCIe 3.0 x16 opcional
• Indicadores y controles: LED alimentación; LED almacenamiento; 1 x mando de ajuste de brillo; 1 x botón de encendido; 1 x botón de reinicio
• Entrada de alimentación: 1 x 12V DC conector Din4

Accesorios

• Adaptador 100~240V AC a DC
• Cable de alimentación
• Tornillería VESA
• Clips de montaje
• CD de drivers y manual

Características / especificaciones técnicas

• Modelo: R19IF7T-PMA1
• Pantalla: 19.0"
• Resolución: 1280 x 1024
• CPU: Intel® Core™ i7/i5/i3 (9.ª gen)
• Chipset: Intel® Q370
• Memoria: 2 x SO-DIMM, hasta 64GB
• Almacenamiento: M.2 NVMe/SATA + 2 x SATA III 2.5" (RAID opcional)
• Red: 2 x Gigabit LAN
• Puertos USB: 4 x USB 3.2 Gen1
• Puertos serie: RS232/422/485 y RS232
• Vídeo: DP1.2 por defecto, HDMI 1.4 opcional
• Audio: Mic-in, Line-out, 2 x altavoces
• Seguridad: TPM 2.0
• Alimentación: 12V DC (Din4)
• Dimensiones / Corte: 474 x 384 x 78 mm / 431 x 341 mm
• Peso: 6.9 kg
• Temperatura de trabajo: 0°C a 50°C
• Humedad: 10%–90% RH sin condensación
• Certificaciones: CE, FCC
