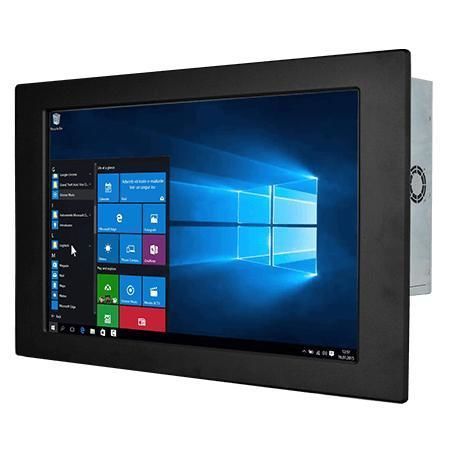

Panel PC con pantalla táctil resistiva W24IF7T-PMA2

de LCDretroiluminación LED24"

Resumen
El Winmate W24IF7T-PMA2 es un Panel PC de montaje en panel de 24 pulgadas para control de máquinas, automatización industrial e interfaces HMI. Soporta procesadores Intel® Core™ i3 / i5 / i7 de 9.ª generación, almacenamiento flexible (M.2 y SATA 2,5"), múltiples E/S, TPM 2.0 y montaje en panel o VESA para entornos industriales.

Características principales

• Pantalla 24.0" FHD (1920 x 1080), 250 nits
• Opciones CPU Intel® 9.ª generación Core™ i3 / i5 / i7
• Almacenamiento flexible: M.2 NVMe/SATA + 2 x SATA III (2,5") con soporte RAID 0/1
• Múltiples E/S: 4 x USB 3.2 Gen1, puertos serie, 2 x LAN Gigabit
• Entrada 12V DC (Din4 pin); salidas de vídeo DP y HDMI
• TPM 2.0 y WLAN/Bluetooth opcional vía slot M.2

Puntos destacados

• Opción de pantalla resistiva o cristal protector sin función táctil
• Diseño de bajo consumo con refrigeración activa para operación continua
• Montaje en panel por defecto y montaje trasero/VESA opcional

Pantalla

• Tamaño: 24.0 pulgadas
• Táctil/ Vidrio: pantalla resistiva (opcional); vidrio protector sin táctil (opcional)
• Resolución: 1920 x 1080
• Brillo: 250 nits; Relación de contraste: 3000:1
• Ángulos de visión: 89/89/89/89; Área activa: 527.04 x 296.46 mm

Especificación del sistema

• CPU: i7-9700TE por defecto (1.8 GHz hasta 3.8 GHz); opcionales i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Memoria: 2 x SO-DIMM non-ECC, hasta 64 GB
• Almacenamiento: 128 GB SSD por defecto; opciones hasta 2 TB; M.2 2280 M-Key + 2 x SATA III
• Ethernet: controladores Intel® Gigabit duales
• Seguridad y SO: TPM 2.0; Windows 10 IoT Enterprise (64-bit) o Linux Ubuntu opcional

Mecánica

• Dimensiones: 606 x 376 x 76 mm; Corte (cut-out): 560.5 x 327.5 mm
• Peso: 8.7 kg
• Montaje: montaje en panel (por defecto); VESA (opcional)
• Carcasa: metal; Refrigeración: ventilador activo

Entorno

• Humedad de operación: 10%–90% RH (sin condensación)
• Temperatura de operación: 0°C a 50°C; Almacenamiento: -10°C a 60°C

Certificaciones

• CE
• FCC

Puertos I/O

• USB: 4 x USB 3.2 Gen1 (Type-A)
• Serie: 1 x RS232/422/485 (configurable) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Vídeo: 1 x DP1.2 (por defecto); 1 x HDMI 1.4 (opcional)
• Audio: Mic-in, Line-out, 2 altavoces
• Expansión: M.2 2280/2242 M-Key (NVMe/SATA); M.2 2230 E-Key (Wi‑Fi); PCIe 3.0 x16 opcional
• Indicadores: LED Power y Storage; Perilla de ajuste de brillo
• Alimentación: 1 x 12V DC (conector Din4)

Control y accesorios

• Botones: Power y Reset
• Accesorios: Adaptador AC 100–240V a DC, cable de alimentación, tornillos VESA, clips de montaje, CD de drivers y manual (según distribución)

Especificaciones técnicas

• Modelo: W24IF7T-PMA2
• Pantalla: 24.0" FHD (1920 x 1080), 250 nits, 3000:1
• CPU: i7-9700TE / i5-9500TE / i3-9100TE
• Memoria: Hasta 64 GB DDR4 SO-DIMM
• Almacenamiento: M.2 NVMe/SATA + 2 x SATA III (2.5") con soporte RAID
• Red: Dual Intel Gigabit LAN
• Seguridad: TPM 2.0
• SO: Windows 10 IoT Enterprise (64-bit), Linux Ubuntu (opcional)
• Montaje: Panel mount por defecto, VESA opcional
• Rango operativo: 0°C a 50°C, 10%–90% RH sin condensación
• Certificaciones: CE, FCC
