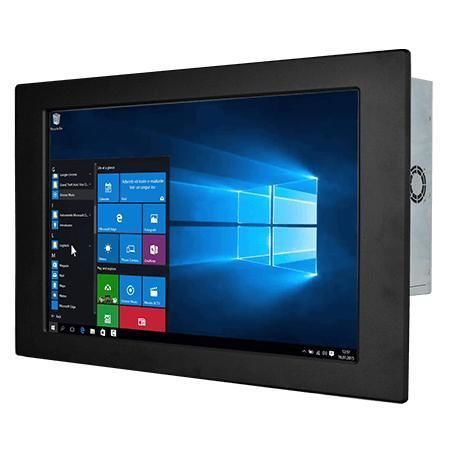

Panel PC con pantalla táctil resistiva W22IF7T-PMA3

de LCDretroiluminación LED21,5"

Resumen
Winmate W22IF7T-PMA3 es un Panel PC de 21,5" para montaje en panel, orientado a control de máquinas, automatización industrial e HMI de operador. Con procesadores Intel® de 9.ª generación, ofrece almacenamiento flexible, múltiples E/S, TPM 2.0 y opciones de sistema operativo en un chasis metálico con refrigeración por ventilador para funcionamiento continuo.

Características principales

• Pantalla 21,5" Full HD (1920 x 1080), 250 nits
• Procesadores Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• M.2 NVMe/SATA + 2 x SATA III para unidades de 2,5" (RAID 0/1 opcional)
• 4 x USB 3.2 Gen1, 2 puertos seriales, 2 x LAN Gigabit
• Entrada 12 V DC (Din4 pin); DP1.2 por defecto, HDMI 1.4 opcional
• Pantalla táctil resistiva o vidrio protector opcional; TPM 2.0

Certificaciones

• CE
• FCC

Display

• Tamaño: 21.5 pulgadas
• Resolución: 1920 x 1080
• Brillo: 250 nits
• Contraste: 3000:1
• Ángulos de visión: 89/89/89/89
• Área activa: 476.64 x 268.11 mm
• Táctil / Vidrio: pantalla resistiva (opcional) o vidrio protector (opcional)

Especificaciones del sistema

• Procesador: i7-9700TE (por defecto); opcionales i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Memoria: 2 x non‑ECC SO‑DIMM hasta 64 GB
• Almacenamiento: 1 x M.2 2280 M‑Key + 1 x M.2 2242 B‑key; 2 x SATA III para 2,5"; SSD por defecto 128 GB, opciones disponibles
• Ethernet: 2 x controladores Intel® Gigabit
• Seguridad: TPM 2.0
• Sistemas operativos: Windows 10 IoT Enterprise (64‑bit) o Linux
• Wireless: soporte opcional M.2 2230 E‑Key

Mecánica

• Dimensiones: 534 x 349 x 81 mm
• Abertura (cut out): 508 x 302 mm
• Peso: aprox. 7.2 kg
• Montaje: montaje en panel por defecto; VESA opcional
• Chasis: carcasa metálica; refrigeración por ventilador

Ambiente

• Humedad de operación: 10%–90% RH sin condensación
• Temperatura de operación: 0 °C a 50 °C
• Temperatura de almacenamiento: -10 °C a 60 °C

Puertos I/O

• USB: 4 x USB 3.2 Gen1 Tipo‑A
• Serial: 1 x RS232/422/485 (por defecto RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Vídeo: 1 x DP1.2 (por defecto); 1 x HDMI 1.4 (opcional)
• Audio: Mic in, Line out, 2 altavoces
• Expansión: M.2 2280/2242 M‑Key, M.2 2230 E‑Key, PCIe 3.0 x16 opcional
• Indicadores: LEDs de power y storage; perilla de brillo
• Alimentación: 12 V DC (Din4 pin)

Control

• Botones: Encendido y Reset

Accesorios

• Adaptador 100~240 V AC→DC, cable de alimentación, tornillería VESA, clips de montaje, CD de drivers y manual

Características / especificaciones técnicas

• Modelo: W22IF7T-PMA3
• Marca: Winmate
• Pantalla: 21.5" 1920x1080, 250 nits
• CPU: i7-9700TE / i5-9500TE / i3-9100TE
• Memoria: hasta 64 GB DDR4
• Almacenamiento: M.2 NVMe/SATA + 2 x SATA III
• I/O: 4 x USB3.2, 2 x GbE, serial, DP/HDMI, audio
• Dimensiones / Peso: 534 x 349 x 81 mm / aprox. 7.2 kg
• Temperatura / Humedad: 0°C–50°C; 10%–90% RH
• Certificaciones: CE, FCC
