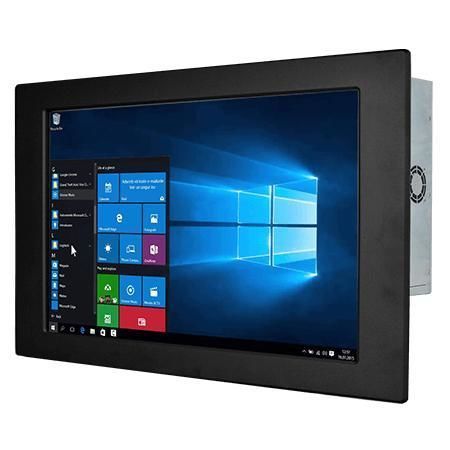

Panel PC de pantalla táctil multipunto W22IAD7T-PMA3

con pantalla táctil resistivacon pantalla anchade LCD

Overview
El Winmate W22IAD7T-PMA3 es un Panel PC industrial de montaje en panel de 21,5 pulgadas, indicado para control de máquinas, automatización de fábricas e HMI de operadores. Soporta procesadores Intel® Alder Lake S (opciones i3/i5/i7/i9 y variantes T de 14.ª generación), varias opciones de montaje, superficies táctiles o vidrio protector, doble 2.5 GbE y amplias E/S para integración industrial.

Key features

• Pantalla 21,5" Full HD 1920 x 1080
• Procesadores Intel® Core™ i3 / i5 / i7 / i9 (Alder Lake S y opciones 14.ª gen T)
• 2 x SODIMM DDR5 4800 MHz, hasta 64 GB (32 GB por ranura)
• Ethernet dual 2.5 Gigabit integrado
• Soporte multi‑pantalla: DP1.4a (por defecto) y HDMI 2.0b (opcional)
• Múltiples E/S: 4 x USB 3.2 Gen2x1 (Type‑A), puertos serie configurables
• Entrada 12 V DC (conector Din4), refrigeración por ventilador

Product highlights

• Rendimiento del procesador: los Alder Lake ofrecen capacidad multi‑núcleo apta para cargas industriales y tareas HMI concurrentes.
• Opciones de superficie: pantalla resistiva opcional o vidrio de protección sin función táctil según la aplicación.
• Diseño térmico y energético: consumo reducido previsto y disipación con ventilador para funcionamiento continuo.
• Flexibilidad de montaje: montaje en panel estándar; VESA opcional; accesorios de montaje disponibles.

Certifications
CE, FCC

Accessories (included / optional)

• Adaptador AC/DC 100~240V (12V 220W)
• Cable de alimentación
• Tornillería VESA
• Clips de montaje

Technical specifications

• Modelo: W22IAD7T-PMA3; Marca: Winmate
• Pantalla: 21.5", 1920 x 1080, 250 nits, contraste 3000:1, ángulos 89/89/89/89, área activa 476.64 x 268.11 mm
• Touch / Glass: Resistive Touch Screen (opcional); Protection Glass without touch (opcional)
• Procesadores: Intel® Core™ i3-12100TE (por defecto); opcionales i5-12500TE, i7-12700TE, i9-12900TE; opciones 14ª gen T listadas
• Chipset: Intel® R680E
• Memoria: 2 x non‑ECC SO‑DIMM DDR5 4800MHz, hasta 64 GB (32 GB por DIMM)
• Almacenamiento: 128GB SSD (por defecto); opciones 256GB/512GB/1TB/2TB/4TB; 2 x SATA III para 2.5" (hasta 2TB, RAID opcional); 1 x M.2 2280 M‑Key (NVMe)
• Ethernet: 2 x 2.5 Giga LAN (Intel)
• Seguridad: TPM 2.0
• Sistemas: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Ubuntu 22.04 (Ubuntu no soporta Wake on Touch)
• WLAN/BT: opcional via M.2 2230 E‑Key
• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type‑A)
• Serial: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x DP1.4a DP++ (max 4096x2160@60Hz, default); 1 x HDMI 2.0b (opcional)
• Audio: Mic in, Line out
• Expansion: 1 x M.2 2280 M‑Key (NVMe); 1 x M.2 2230 E‑Key (Wi‑Fi)
• Alimentación: 1 x 12V DC Din4 pin connector; adaptador 12V 220W
• Mecánica: Dimensiones 534 x 349 x 90 mm; Corte 508 x 302 mm; Peso 7.2 kg; Carcasa metálica
• Refrigeración: diseño con ventilador
• Ambiente: Operación 0°C a 50°C; Almacenamiento -10°C a 60°C; Humedad 10%–90% RH sin condensación
• Certificaciones: CE, FCC
