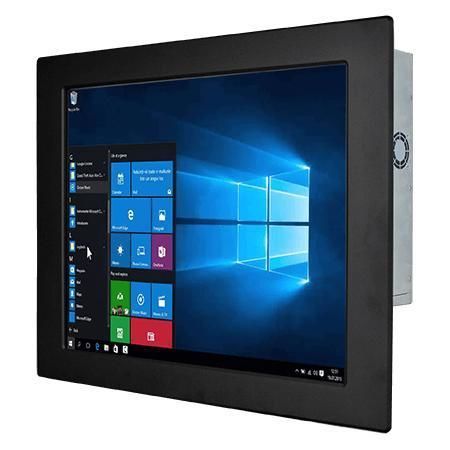

Panel PC con pantalla táctil resistiva R17IAD7T-IPM1

táctil17"Intel® Core i3

Resumen
El Winmate R17IAD7T-IPM1 es un Panel PC frontal industrial de 17 pulgadas con frontal IP65, equipado con procesadores Intel® Core™ de 12.ª/14.ª generación (Alder Lake / variantes T). Está concebido para control de máquinas, automatización y HMI operador en entornos húmedos, polvorientos o exigentes, ofreciendo múltiples E/S, doble 2.5GbE, expansión M.2 y opciones de almacenamiento/memoria flexibles.

Características principales

• Pantalla de 17 pulgadas, resolución 1280 x 1024
• Procesadores Intel® Core™ 12.ª / 14.ª generación (i3 / i5 / i7 / i9)
• 2 x SODIMM DDR5 4800 MHz, hasta 64 GB (32 GB por ranura)
• Ethernet dual 2.5 Gigabit integrado
• Soporte multimonitor: DP 1.4a (por defecto) y HDMI 2.0b (opcional)
• Múltiples E/S incluyendo 4 x USB 3.2 Gen2x1 y puertos serie
• Frontal con protección IP65; alimentación 12 V DC

Diseño y descripción

• Frontal IP65 que protege frente a agua y polvo, adecuado para entornos industriales húmedos o polvorientos y para integración en quioscos exteriores si se instala correctamente.
• Opciones de pantalla táctil: táctil resistivo (opcional) o vidrio de protección sin táctil (opcional); superficies adaptables a las necesidades del operario.
• Sello de goma (O-ring) en la parte posterior del marco frontal para garantizar estanqueidad al montar en paneles o cerramientos.
• Interfaces de vídeo estándar (DP/HDMI/VGA) y amplia compatibilidad de E/S para facilitar la integración con sistemas embebidos.

Integración y E/S

• 4 x USB 3.2 Gen2x1 (10 Gbps, Type A) y configuraciones de puertos serie (RS232/422/485)
• 2 x RJ45 2.5GbE; entradas/salidas de audio Mic in y Line out
• Ranuras de expansión: M.2 2280 M-Key (NVMe SSD) y M.2 2230 E-Key (módulo Wi‑Fi)
• Entrada de alimentación: 1 x 12V DC (conector Din4); adaptadores disponibles

Aplicaciones

• Control de máquinas y automatización industrial
• HMI de operador y paneles de control embebidos
• Quioscos y terminales exteriores que requieren frontal IP65
• Integración en armarios, racks y envolventes de control de procesos

Caractéristiques / especificaciones técnicas

• Modelo: R17IAD7T-IPM1
• Tamaño de pantalla: 17.0 inches
• Resolución: 1280 x 1024
• Brillo del panel: 350 nits
• Relación de contraste: 1000:1
• Ángulos de visión: 85 / 85 / 80 / 80
• Área activa: 337.920 x 270.336 mm
• Táctil / vidrio: Resistive Touch Screen (Opcional) ; Protection Glass Without Touch Function (Opcional)
• Procesador (por defecto/opcionales): Intel® Core™ i3-12100TE (por defecto); i5-12500TE, i7-12700TE, i9-12900TE; también listados i3-14100T, i5-14500T, i7-14700T, i9-14900T
• Chipset: Intel® R680E
• Memoria: 2 x non-ECC SO-DIMM DDR5 4800 MHz, hasta 64 GB (32 GB por DIMM)
• Almacenamiento: 128GB SSD (por defecto); opciones 256GB/512GB/1TB/2TB/4TB; opcional 2 x SATA III para 2.5" SSD/HDD hasta 2TB (soporte RAID)
• Controlador Ethernet: 2 x Intel® Ethernet Controller (2 x 2.5 Gbps RJ45)
• USB: 4 x USB 3.2 Gen2x1 (10Gbps, Type A)
• Puertos serie: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Salidas de vídeo: 1 x DP1.4a (DP++), max 4096x2160@60Hz (Default); 1 x HDMI 2.0b (opcional) max 4096x2160@60Hz
• Audio: Mic in, Line out
• Expansión: 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi module)
• WLAN / BT: soporte opcional
• Seguridad: TPM 2.0
• Sistema operativo (opcional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (no soporta Wake on Touch)
• Entrada de alimentación: 1 x 12V DC, conector Din4
• Potencia / adaptador: 12V DC; adaptador listado 12V 220W; accesorio 100~240V AC to DC adapter y cable
• Dimensiones (An x Al x P): 440 x 360 x 90 mm
• Recorte (Cut-out): 394 x 314 mm
• Peso: 5.9 kg
• Montaje: Panel mount (Default); VESA mount (Optional)
• Carcasa: Metal Housing
• Refrigeración: Fan Design
• Humedad de operación: 10% to 90% RH, non-condensing
• Temperatura de operación: 0°C to 50°C
• Temperatura de almacenamiento: -10°C to 60°C
• Clasificación IP: Front IP65
• Certificación: CE, FCC
• Botones: 1 x Power Button; 1 x Reset Button
• Accesorios: Adaptador 100~240V AC to DC, cable de alimentación, tornillería VESA, clips de montaje
