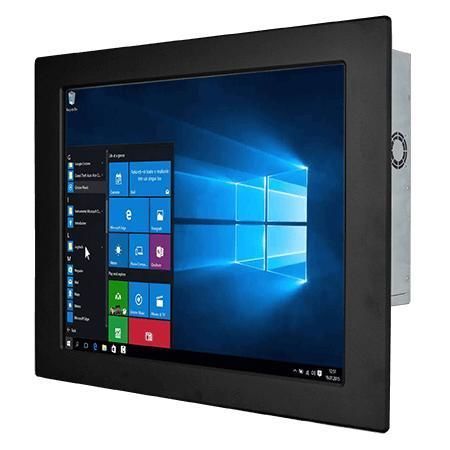

Panel PC con pantalla táctil resistiva R19IAD7T-IPA1

táctilde LCD19"

Resumen
Winmate R19IAD7T-IPA1 es un Panel PC frontal IP65 de 19 pulgadas diseñado para control de máquinas, automatización industrial e HMI de operador. Soporta procesadores Intel® Core™ de 12.ª/14.ª generación (Alder Lake / Raptor Lake T-series) y proporciona protección frontal IP65 junto con múltiples opciones de E/S y expansión para integración industrial.

Características principales

• Pantalla 19.0" 1280 x 1024, 400 nits, contraste 1000:1
• Opciones de CPU Intel® Core™ i3/i5/i7/i9 T-series (12.ª/14.ª Gen)
• 2 x SO-DIMM DDR5 4800MHz, hasta 64 GB (32 GB por ranura)
• Ethernet dual integrado 2.5 Gigabit (controladores Intel®)
• Multi-pantalla: DP1.4a (DP++), HDMI 2.0b opcional
• Múltiples E/S: 4 x USB 3.2 Gen2, puertos serie (configurable RS232/422/485)
• Frontal con protección IP65, entrada de alimentación 12V DC

Diseño frontal IP65
El bisel frontal está sellado con una junta tórica de goma en la parte posterior para evitar la entrada de agua y polvo cuando se instala en el chasis del cliente. El diseño está pensado para entornos húmedos y polvorientos y es apto para quioscos exteriores o instalaciones similares si se monta correctamente.

Pantalla y opciones táctiles
Opciones de superficie: pantalla táctil resistiva (opcional) o vidrio protector sin función táctil. Características: 19.0 pulgadas, resolución 1280 x 1024, 400 nits, contraste 1000:1, ángulos de visión 85/85/80/80, área activa 376.32 x 301.06 mm.

E/S y ampliaciones
E/S y expansión estándar: 4 x USB 3.2 Gen2 Tipo-A, puertos serie (1 x RS232/422/485 configurable + 1 x RS232), doble LAN 2.5 Giga, DP1.4a y HDMI 2.0b opcional, salida de audio y entrada de micrófono, ranuras M.2 para NVMe SSD y módulo Wi‑Fi.

Mecánica e instalación
Chasis metálico compacto para montaje en panel. Dimensiones 474 x 384 x 87 mm; hueco de corte 431 x 341 mm; peso aprox. 6.9 kg. Montaje en panel por defecto; montaje VESA opcional. Diseño con ventilador.

Rendimiento ambiental
Humedad de funcionamiento 10%–90% RH sin condensación. Temperatura operativa 0°C a 50°C. Temperatura de almacenamiento -10°C a 60°C. Frontal IP65.

Certificaciones
CE, FCC.

Especificaciones técnicas

• Pantalla: 19.0"; Resolución 1280 x 1024; Brillo 400 nits; Contraste 1000:1; Ángulos 85/85/80/80; Área activa 376.32 x 301.06 mm
• Táctil / Vidrio: Touch resistivo (opcional); Vidrio protector sin táctil (opcional)
• Procesadores: Intel® Core™ i3-12100TE (por defecto) / i5-12500TE / i7-12700TE / i9-12900TE y opciones T más recientes (i3-14100T, i5-14500T, i7-14700T, i9-14900T)
• Chipset: Intel® R680E
• Memoria: 2 x non-ECC SO-DIMM DDR5 4800MHz, hasta 64GB (32GB por DIMM)
• Almacenamiento: SSD 128GB por defecto; opciones 256GB/512GB/1TB/2TB/4TB; 2 x SATA III para 2.5" hasta 2TB (RAID opcional)
• Ethernet: 2 x Intel® 2.5GbE (RJ45)
• Seguridad: TPM 2.0
• Sistemas: Windows 11 IoT Enterprise 64-bit (opcional); Windows 11 Pro 64-bit (opcional); Linux Ubuntu 22.04 (opcional, Wake on Touch no soportado)
• WLAN/BT: Opcional (M.2 2230 E-Key)
• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Serial: 1 x RS232/422/485 (default RS232) + 1 x RS232
• Vídeo: 1 x DP1.4a (DP++), hasta 4096x2160@60Hz; 1 x HDMI 2.0b opcional, hasta 4096x2160@60Hz
• Audio: Mic in, Line out
• Expansión: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentación: 1 x 12V DC Din4; Adaptador 12V 220W según configuración
• Controles: 1 x Power, 1 x Reset
• Accesorios: Adaptador 100~240V AC→DC; cable de alimentación; tornillería VESA; clips de montaje
• Mecánica: 474 x 384 x 87 mm; Hueco 431 x 341 mm; Peso 6.9 kg; Chasis metálico; Refrigeración por ventilador
• Ambiental: Humedad 10%–90% RH sin condensación; Operación 0°C–50°C; Almacenaje -10°C–60°C; Frontal IP65
• Certificaciones: CE, FCC
