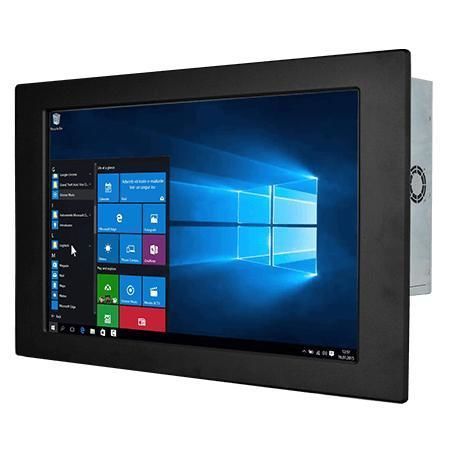

Panel PC con pantalla táctil resistiva W22IF7T-IPA3

con pantalla anchade LCDretroiluminación LED

Resumen El Winmate W22IF7T-IPA3 es un Panel PC frontal IP65 de 21,5" (1920 x 1080) con procesadores Intel® Core™ i3/i5/i7 (Coffee Lake Refresh), diseñado para control de máquinas, automatización industrial e interfaces hombre-máquina. Está orientado a compradores industriales, OEMs e integradores que requieren hardware con larga vida útil para entornos húmedos o polvorientos.

Características principales

• Pantalla 21,5" 1920 x 1080
• Procesadores Intel® 9th Gen Core™ i3/i5/i7
• Almacenamiento flexible: bahía 2,5" + M.2/SSD
• Múltiples E/S: 2 puertos serie, 4 x USB 3.2 Gen1 Tipo-A, 2 x Gigabit LAN
• Entrada de alimentación 12V DC (conector Din4 bloqueable)
• DP hasta 4096 x 2304 @60 Hz; HDMI hasta 4096 x 2304 @24 Hz

Descripción general La serie Front IP65 ofrece resistencia al agua y polvo en el bisel frontal manteniendo un diseño de marco estrecho para integración en armarios, quioscos y paneles industriales.

Opciones de táctil y operación Superficie frontal configurable: táctil resistiva (opcional) o vidrio protector sin tacto. Estas opciones facilitan la interacción del operador en entornos industriales.

Video e integración Interfaces VGA/HDMI/DisplayPort para integración con placas y sistemas embebidos. DisplayPort por defecto; HDMI opcional. Soporta configuraciones de doble pantalla.

Instalación y diseño mecánico El bisel frontal incorpora un anillo de goma (O-ring) en la parte trasera para sellado contra las fijaciones del cliente. Montaje en panel por defecto; VESA opcional. Chasis metálico con refrigeración por ventilador. Dimensiones 534 x 349 x 81 mm; recorte 508 x 302 mm; peso ≈ 7,2 kg.

Certificaciones CE, FCC.

Entorno y fiabilidad Humedad de funcionamiento 10%–90% RH sin condensación; temperatura de funcionamiento 0°C a 50°C; protección frontal IP65.

Accesorios incluidos/opcionales Adaptador 100–240V AC a DC, cable de alimentación, tornillería VESA, clips de montaje, CD de controladores y manual. Módulos inalámbricos (WLAN/BT) opcionales vía M.2 E-Key.

Especificaciones técnicas

• Pantalla: 21.5" 1920 x 1080, 250 nits, contraste 3000:1, área activa 476.64 x 268.11 mm
• Táctil/Glas: Táctil resistivo (opcional) o vidrio protector
• Procesador: Intel Core i7-9700TE (por defecto); i5-9500TE, i3-9100TE opcionales
• Chipset: Intel® Q370
• Memoria: 2 x non-ECC SO-DIMM hasta 64GB
• Almacenamiento: 128GB SSD por defecto; M.2 2280 NVMe hasta 4TB; 2 x SATA III para 2.5" SSD/HDD (RAID 0/1 opcional)
• Ethernet: 2 x Intel® Gigabit Ethernet
• Seguridad: TPM 2.0
• Sistemas operativos: Windows 10 IoT Enterprise 64-bit (opcional), Linux Ubuntu (opcional)
• E/S: 4 x USB 3.2 Gen1 Tipo-A; Serie: 1 x RS232/422/485 + 1 x RS232; Vídeo: 1 x DP1.2 (por defecto), 1 x HDMI 1.4 (opcional); Audio: Mic in, Line out, 2 x Speakers
• Expansión: 1 x M.2 2280 M-Key, 1 x M.2 2230 E-Key, 1 x PCIe 3.0 x16
• Indicadores y controles: LED de power/storage, perilla de brillo, botones power y reset
• Alimentación: 1 x 12V DC Din4 conector bloqueable; adaptador 12V 120W
• Mecánica y ambiente: 534 x 349 x 81 mm; recorte 508 x 302 mm; peso ≈ 7,2 kg; operación 0°C–50°C; almacenamiento -10°C–60°C; humedad 10%–90% RH
• Protección frontal: IP65
