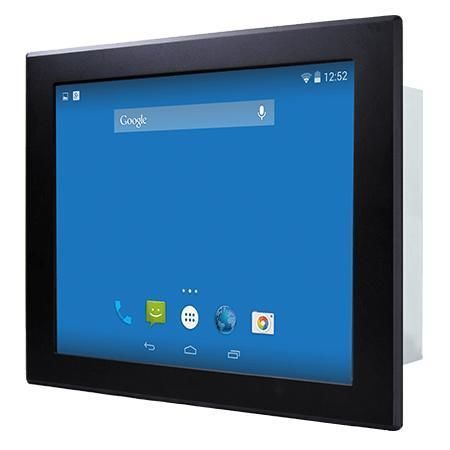

Panel PC con pantalla táctil resistiva R19FA3S-IPM1

TFT LCD19"NXP i.MX6

Resumen
El Winmate R19FA3S-IPM1 es un Panel PC frontal de 19 pulgadas basado en la plataforma NXP i.MX6, pensado para control de máquinas, automatización industrial e interfaces HMI de operador. Su diseño fanless y la protección frontal IP65 lo hacen apto para entornos húmedos y polvorientos donde se requiere disponibilidad a largo plazo.

Características principales

• Pantalla 19" 1280 x 1024 TFT con pantalla táctil resistiva (opción vidrio protector)
• Procesador NXP i.MX6 Dual Core 1.0 GHz (Quad Core opcional)
• Protección frontal IP65 contra agua y polvo
• LPDDR3 onboard 1 GB (opción 2 GB)
• eMMC onboard 16 GB (opción 32 GB)
• Conectividad: USB, RS-232/422/485, Micro SD, Mini USB, Micro HDMI (opcional), LAN con PoE
• Diseño sin ventilador y consumo muy bajo

Diseño frontal impermeable IP65
La clasificación frontal IP65 protege contra salpicaduras y entrada de polvo manteniendo un bisel estrecho. Adecuado para automatización de fábricas, quioscos exteriores y otras aplicaciones expuestas a humedad o partículas.

Operación intuitiva mediante pantalla táctil
Opciones de superficie flexibles: pantalla táctil resistiva para entrada del operador o vidrio protector cuando no se requiere táctil, permitiendo integración en distintos esquemas HMI.

Salidas de vídeo e integración
Soporta interfaces de vídeo comunes (Micro HDMI opcional y compatibilidad VGA) para integración sencilla con placas embebidas y sistemas industriales.

Instalación sencilla
Un O-ring en la parte trasera del bisel frontal asegura el sellado entre el panel y la fijación del cliente para prevenir infiltraciones. Soporta montaje empotrado (panel mount) y montaje VESA para instalación en armarios o kioscos.

Adecuado para quioscos exteriores
Cuando está correctamente embebido y montado, la protección frontal IP65 permite al panel resistir condiciones exteriores como agua, humedad, luz solar y partículas en el aire, apto para parkings, estaciones de servicio y quioscos junto a piscinas.

Certificaciones
CE, FCC

Especificaciones técnicas

• Modelo: R19FA3S-IPM1
• Procesador: NXP i.MX6 Dual Core 1.0 GHz (Quad Core opcional)
• Memoria: 1 GB LPDDR3 (por defecto), 2 GB opcional
• Almacenamiento: eMMC onboard 16 GB (por defecto), 32 GB opcional
• Sistemas operativos (opcionales): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN/BT: opción vía módulo mPCIe
• Pantalla: 19.0 pulgadas, Resolución 1280 x 1024, Brillo 250 nits, Contraste 1000:1, Ángulos 85/85/80/80
• Táctil/vidrio: pantalla resistiva (opcional) o vidrio protector (opcional)
• Dimensiones mecánicas: 474 x 384 x 71.4 mm; Corte (cut out): 431 x 341 mm; Área activa: 376.32 x 301.06 mm
• Peso: 6.9 kg
• Montaje: Panel mount; VESA Mount
• Carcasa: Metal housing; Refrigeración: fanless
• Humedad de operación: 10% a 90% RH sin condensación
• Temperatura de operación: 0°C a 50°C; Almacenamiento: -10°C a 60°C
• Clasificación IP: Frente IP65
• Puertos IO: 1 x Console (Mini USB), 1 x USB OTG, 1 x USB2.0 Type-A, 1 x RS232/422/485 (por defecto RS232), 1 x RJ45 (PoE PD, IEEE 802.3at), 1 x Micro HDMI (opcional), 2 x altavoces, 1 x Micro SD, 1 x mPCIe, 1 x CANBUS D-sub9
• Alimentación: 1 x 12V DC, bornes 2 pines; Adaptador: 12V 50W (accesorio)
• Accesorios: Adaptador 100~240V AC→12V DC, cable de alimentación, tornillos VESA, clips de montaje
• PoE: PD conforme IEEE 802.3at (hasta 25 W)
