Barra de cerámica

de nitruro de siliciode circoniode alta temperatura

Overview

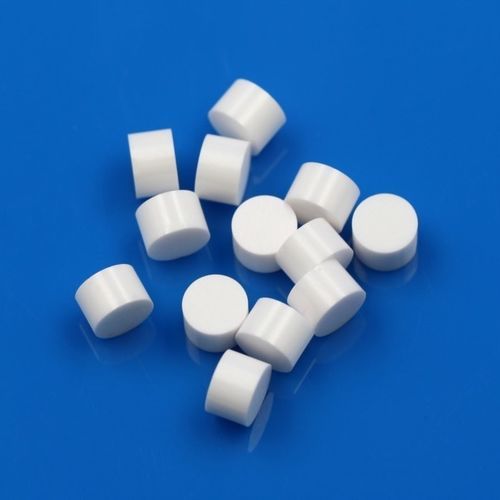

Los insertos cerámicos técnicos Innovacera están diseñados para sistemas de mordazas (slips) de bridge plug y frac plug en fondo de pozo. Dimensión principal: OD 9 mm × 6 mm. Según las condiciones de servicio se fabrican en circonia (ZrO2) o en nitruro de silicio. Estos insertos son el elemento de acoplamiento central para la instalación de bridge plugs perforables y bridge plugs de fracturación por etapas en pozos petroleros y de gas, contribuyendo a la seguridad y eficiencia del aislamiento subterráneo.

Properties

• Se acopla a la pared del revestimiento durante el armado
• Mantiene la presión del pozo durante las operaciones
• Fresado rápido y limpio para la recuperación post-fractura
• Resistente a altas temperaturas, altas presiones, ambientes ácidos y de alta salinidad
• La fuerza de asentamiento se transmite a través del mandril
• Los insertos se expanden y acoplan al revestimiento para formar agarre mecánico
• Los elementos de sellado se activan para aislar zonas de presión
• Se establece una barrera subterránea segura tras el asentamiento

Zirconia Ceramic Material Properties
Physical Properties
Properties — Unit — Value
Main Composition — % — ZrO2: 94.65%, Y2O3: 5.35%
Density — g/cm3 — ≥6.0
Water Absorption — % — 0.00

Mechanical Properties
Hardness — HV — 1,400.00
Bending Strength — Kgf/mm2 — 11.00
Compressive Strength — Kgf/mm2 — 25.00

Thermal Properties
Thermal Expansion Coefficient (0–1000℃) — 10-6/K — 9.5×10-6
Thermal Shock Resistance — T(℃) — 360.00
Thermal Conductivity — W/m·K — 3.00

Electrical Properties
Volume Resistance Rate (20℃) — Ω·cm — >10^12

Advantages

• Reduce el coste total de operación y el tiempo no productivo (NPT)
• Sustituye las soluciones tradicionales de carburo
• Mejora la fiabilidad de herramientas en fondo de pozo bajo condiciones exigentes
• Diseñado para operaciones petrolíferas y de gas complejas y no convencionales

Applications

• Fracturación multietapa en gas de esquisto y petróleo tight
• Pozos HTHP (alta temperatura y alta presión)
• Pozos sour y de alta salinidad
• Intervención en pozos y recompletación
• Pozos geotérmicos
• Componentes de inspección de tuberías y almohadillas de desgaste para bombas

Specifications

• Tamaño principal: OD 9 mm × 6 mm
• Materiales típicos: Circonia (ZrO2 estabilizada con Y2O3) o Nitruro de silicio
• Composición principal (ejemplo circonia): ZrO2: 94.65%, Y2O3: 5.35%
• Densidad: ≥6.0 g/cm3
• Absorción de agua: 0.00%
• Dureza: ~1,400 HV
• Resistencia a la flexión: 11.00 Kgf/mm2
• Resistencia a la compresión: 25.00 Kgf/mm2
• Coeficiente de expansión térmica (0–1000℃): 9.5×10-6 /K
• Resistencia al choque térmico: 360 ℃
• Conductividad térmica: 3.00 W/m·K
• Resistividad volumétrica (20℃): >10^12 Ω·cm
• Diseñados para acoplarse a la pared del revestimiento, aislar zonas de presión y permitir un fresado rápido y limpio
