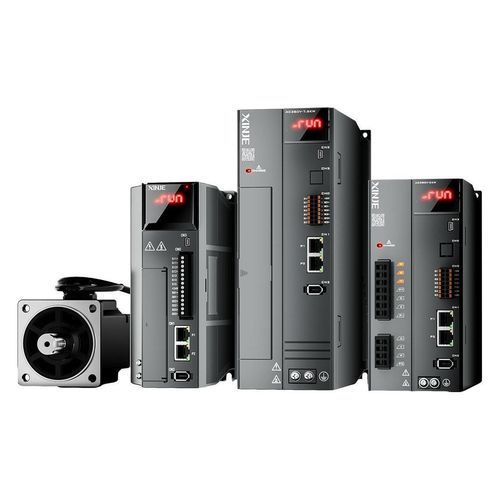

Servo-variador AC DS5P series

multiejeEthernetcon interfaz Ethernet

Descripción del producto
El servo driver DS5P PROFINET es el primer servo drive de Xinje compatible con el bus PROFINET. Proporciona posicionamiento preciso, ciclos de sincronización cortos, cableado flexible en sitio y mantenimiento sencillo para entornos de automatización multieje y de alta velocidad. Sectores típicos: electrónica 3C, baterías de litio, automoción, logística, fotovoltaica y llenado.

Características clave

• Cumple la norma industrial PROFIdrive para alta compatibilidad e interoperabilidad.
• Compatible con PROFINET V2.3 y perfíles PROFIdrive AC1, AC3, AC4.
• Soporta modos tiempo real RT e IRT; ciclo de canal RT hasta 4 ms; periodo de ciclo IRT hasta 1 ms.
• Periodo mínimo de sincronización 250 μs con jitter de sincronización < 1 μs para una coordinación multieje precisa.
• Puertos Ethernet duales 100 Mbps full-duplex; ambos puertos configurables como IN/OUT para cableado y topologías flexibles (lineal, estrella, árbol, anillo).
• Transmisión en tiempo real de datos de usuario/proceso y diagnóstico a través de un único cable para integración rápida con sistemas de control.
• Soporta protocolos y métodos de comunicación comunes (PTI, Profinet, Modbus RTU).

Otra información mostrada en la página

• Imágenes del producto y galería de ilustraciones disponibles en la página.
• Documentos relacionados y descargas (software, catálogos, archivos de configuración y certificados) disponibles en la sección Documentos relacionados.

Características / especificaciones técnicas

• Denominación comercial: DS5P PROFINET servo driver (serie DS5P).
• Versión PROFINET: V2.3.
• Soporte PROFIdrive: AC1, AC3, AC4.
• Modos tiempo real: RT e IRT soportados.
• Ciclo de canal RT: hasta 4 ms.
• Periodo de ciclo IRT: hasta 1 ms.
• Ethernet: puertos duales 100 Mbps full-duplex (ambos pueden ser IN/OUT).
• Topologías soportadas: lineal, estrella, árbol, anillo.
• Periodo mínimo de sincronización: 250 μs.
• Jitter de sincronización: < 1 μs.
• Métodos/protocolos de comunicación soportados: PTI, Profinet, Modbus RTU.
• Sectores de aplicación típicos: electrónica 3C, batería de litio, automoción, logística, fotovoltaica, llenado.
• Características opcionales relacionadas con motor/movimiento: motor B3 de alta protección disponible; encoders absolutos opcionales de 17 y 23 bits; extremo de eje con sellado de aceite estándar; protección del motor hasta IP67.
