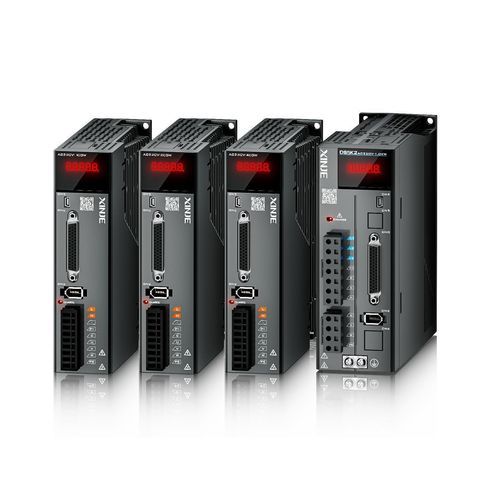

Servo-variador AC DS5K2 series

analógicoRS-485200-240 V

Resumen
Banda de respuesta del lazo de velocidad de 3 kHz que proporciona alta respuesta dinámica para mejorar la eficiencia de producción. Algoritmos de control avanzados ofrecen rendimiento optimizado en aplicaciones de posicionamiento rápido.

Alta respuesta dinámica — posicionamiento rápido y flexible
La banda de 3 kHz permite posicionamientos rápidos y precisos, incrementando el rendimiento en sistemas de alta velocidad. Los algoritmos de control reducen los tiempos de asentamiento.

Calibración eficiente y supresión de resonancia

• El algoritmo de supresión de resonancia acorta el tiempo de puesta a punto y elimina la resonancia mecánica para un seguimiento de trayectoria suave y preciso.
• La inspección automática de la frecuencia de resonancia facilita la puesta en marcha y el mantenimiento.
• Precisión de reconocimiento de la frecuencia de vibración mejorada en aproximadamente un 50 %.
• Tiempo de análisis de la frecuencia de resonancia reducido en aproximadamente un 50 %.

Supresión de vibraciones y ruidos en el extremo mecánico
Los algoritmos avanzados reducen vibraciones y ruido en las posiciones finales mecánicas, tratando mecanismos en voladizo para acortar el tiempo de asentamiento y mejorar la precisión de las piezas.

Frenado dinámico
En caso de corte de energía o alarma durante la operación del motor, el servo desactiva la salida y cortocircuita el circuito trifásico del motor para detenerlo rápidamente, protegiendo al personal y al equipo.

Múltiples funciones de protección

• Soporta protecciones como protección contra cortocircuito a tierra y protección contra sobrecorriente.
• Diseñado para baja tasa de fallos y mayor fiabilidad operativa.

Compatibilidad con motores integrados de alta protección
Compatible con las series de motores integrados de alta protección MS6-B3 / MS6G de una o varias vueltas. Reduce las fluctuaciones de velocidad y par para apoyar un funcionamiento suave de sistemas de control de par. Soporta codificadores de alta resolución (magnético de 19 bits, óptico de 23 bits) para mejorar la supresión de vibraciones a baja velocidad y reducir las ondulaciones de velocidad.

Funcionalidad completa
La serie DS5K2 incluye funciones como transmisión de larga distancia, salida por división de frecuencia, interfaces analógicas y comunicación RS485 para cubrir distintas aplicaciones.

Puntos destacados del producto

• Calibración eficiente que elimina la resonancia mecánica y suaviza el seguimiento.
• Frenado dinámico para paradas rápidas y seguras ante cortes o alarmas.
• Múltiples protecciones integradas para una operación más segura.

Especificaciones técnicas

• Serie modelo: DS5K2
• Banda de respuesta del lazo de velocidad: 3 kHz
• Alta respuesta dinámica para posicionamiento rápido
• Algoritmo de supresión de resonancia con inspección automática de frecuencia
• Precisión de reconocimiento de frecuencia de vibración mejorada ~50%
• Tiempo de análisis de frecuencia de resonancia reducido ~50%
• Supresión de vibración y ruido en extremos mecánicos
• Frenado dinámico (cortocircuita el circuito trifásico del motor ante fallo/corte)
• Funciones de protección: protección contra cortocircuito a tierra, protección contra sobrecorriente, etc.
• Motores compatibles: series MS6-B3 / MS6G motores integrados
• Soporte de codificador: codificador magnético de 19 bits, codificador óptico de 23 bits
• Interfaces de control y comunicación: analógico, RS485, transmisión larga distancia, salida por división de frecuencia
