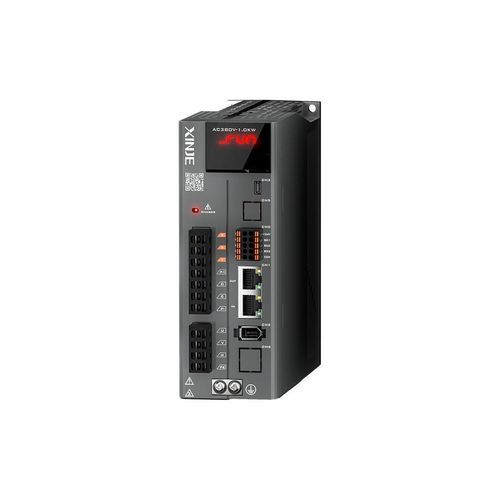

Servo-variador AC DS5C1 series

EtherCATEthernetcon interfaz Ethernet

Descripción del producto
Adoptando la tecnología de bus EtherCAT, el driver servo DS5C1 ofrece comunicación por nodo por debajo del milisegundo (ciclo de comunicación < 1 ms para hasta 32 ejes), dos funciones de captura de alta velocidad y reloj distribuido para sincronización precisa. La interfaz RJ45 estándar y los bornes enchufables de estilo europeo simplifican el cableado y la instalación.

Características clave

• Diseño compacto: nueva estructura exterior que reduce el tamaño aproximadamente un 41 % respecto a la generación anterior.
• Puesta en servicio en red: admite depuración de red desde la unidad superior con descarga de parámetros en un paso para configurar varios servos.
• Cableado enchufable: bornes enchufables de estilo europeo para una conexión más rápida y menor tiempo de cableado.
• Freno dinámico integrado: estándar en modelos de 1 kW–3 kW.
• Compatibilidad de motores: compatible con motores de las series MS5/MS6; compatible con codificadores magnéticos de 17 bits y ópticos de 23 bits.
• Interfaz RJ45 estándar para un cableado eficiente y mayor comodidad de instalación.

Notas adicionales
El DS5C1 integra funciones de captura de alta velocidad y sincronización por reloj distribuido para aplicaciones EtherCAT multi-eje, y agiliza la puesta en servicio mediante depuración en red y configuración de parámetros simplificada.

Especificaciones técnicas

• Comunicación: tecnología de bus EtherCAT; ciclo de comunicación < 1 ms (32 ejes).
• Sincronización: reloj distribuido para sincronización precisa.
• Interfaces: interfaz de comunicación RJ45 estándar; bornes enchufables de estilo europeo.
• Depuración: admite depuración de red desde la unidad superior con descarga/configuración de parámetros en un paso.
• Tamaño físico: nueva diseño estructural, tamaño reducido ~41 % frente a la generación anterior.
• Freno dinámico: estándar en la serie DS5C1 1 kW–3 kW.
• Compatibilidad de motores: compatible con motores de las series MS5/MS6.
• Soporte de codificadores: codificador magnético de 17 bits; codificador óptico de 23 bits.
• Funciones de captura: dos funciones de captura de alta velocidad.
