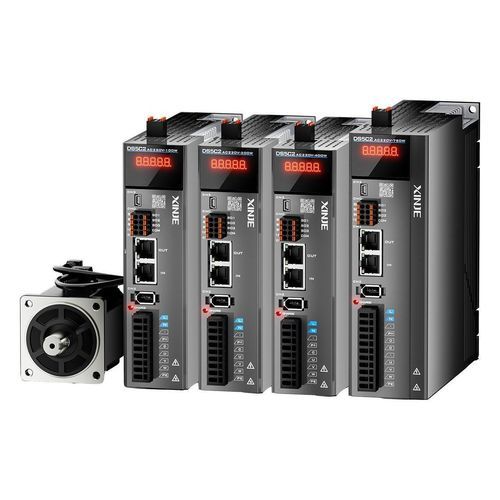

Servo-variador AC DS5C2 series

EtherCATpara servomotorpara la industria

Descripción general
El driver servo DS5C2 EtherCAT incorpora algoritmos de control avanzados para proporcionar alta respuesta dinámica y supresión eficiente de vibraciones en sistemas de posicionamiento rápidos y precisos. Ofrece una banda de respuesta de velocidad de hasta 3 kHz y un periodo de sincronización de 250 μs, cumpliendo los requisitos de aplicaciones industriales de alta velocidad y precisión.

Características clave

• Alta respuesta dinámica: ancho de banda de respuesta hasta 3 kHz y periodo de sincronización de 250 μs para posicionamiento rápido.
• Algoritmo de supresión de resonancia: acorta el tiempo de establecimiento, elimina la resonancia mecánica y mejora la suavidad y precisión del seguimiento de trayectoria.
• Inspección automática de frecuencia de resonancia: precisión de reconocimiento mejorada en ~50 % y tiempo de análisis reducido en ~50 % respecto a modelos anteriores.
• Supresión de vibración en extremos mecánicos: reduce vibración/ruido en los límites de movimiento, acorta el tiempo de establecimiento y mejora la precisión.
• Frenado dinámico estándar: detención rápida del motor por cortocircuito del circuito trifásico en caso de corte de suministro o alarma para mayor seguridad.
• Múltiples funciones de protección: incluye protección por sobrecorriente P+, cortocircuito a tierra, sobrecorriente P- y otras protecciones para operación fiable.
• Soporte para posicionamiento de alta precisión: reduce fluctuaciones de velocidad y par; soporta codificadores magnéticos de 19 bits y ópticos de 23 bits para mejorar la supresión de vibraciones a baja velocidad.
• Compatibilidad con motores integrados: apto para motores integrados MS6-B3 de alta protección monovuelta/multivuelta para simplificar la selección del motor.
• Facilidad de cableado y puesta en marcha: bornes intuitivos e interfaz Ethernet industrial RJ45 para un cableado eficiente; amplia aplicabilidad de parámetros que reduce el tiempo de ajuste.
• Compatibilidad funcional: reemplazo directo compatible con la serie DS5C1 en el mismo rango de frecuencia.

Aplicaciones y idoneidad
Diseñado para equipos que requieren respuesta rápida y alta precisión, como sistemas de posicionamiento de alta velocidad, maquinaria de control de par y sistemas donde la supresión de vibraciones y el seguimiento suave de trayectorias son críticos.

Especificaciones técnicas

• Serie de modelos: serie DS5C2
• Ancho de banda de respuesta en velocidad: hasta 3 kHz
• Período de sincronización: 250 μs
• Reconocimiento de frecuencia de resonancia: precisión mejorada ~50% vs productos anteriores
• Tiempo de análisis de resonancia: reducido ~50% vs productos anteriores
• Soporte de encoder: encoder magnético 19 bits, encoder óptico 23 bits
• Funciones de protección: P+ sobrecorriente, cortocircuito a tierra, P- sobrecorriente y protecciones múltiples
• Frenado dinámico: frenado dinámico estándar para parada rápida en corte/alarma
• Compatibilidad de motor: apto para motores integrados MS6-B3 de alta protección monovuelta/multivuelta
• Comunicación/cableado: interfaz EtherCAT (Ethernet industrial RJ45)
• Compatibilidad: compatible funcionalmente con la serie DS5C1 (mismo rango de frecuencia)
