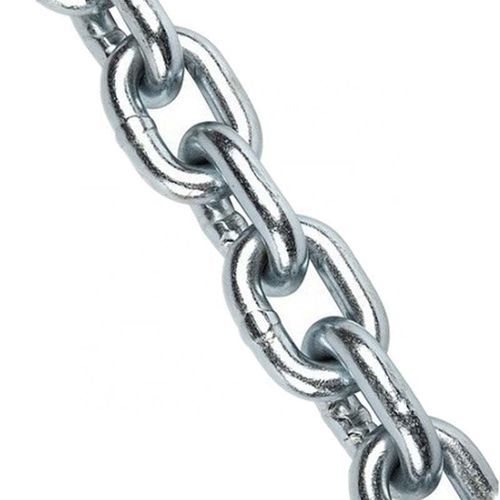

Cadena de ancla 43

de remolcadode acerode acero zincado

Descripción
Cadena de amarre Grado 43 suministrada en medias bobinas con acabado electrogalvanizado.

• Cadena soldada electrónicamente
• Acabado: electrogalvanizado (color natural)
• Cumple o supera las normas NACM y ASTM (A391 & A413)
• Alta relación resistencia/peso
• NO usar para izado en altura
• No exceder el límite de carga de trabajo publicado (WLL)
• Probada y certificada

Introducción
La cadena Grado 43 es una cadena de acero de alta resistencia, frecuentemente usada para amarre, remolque y aplicaciones binder. Ofrece mayor resistencia a la tracción y WLL en comparación con Proof Coil (Grado 30). Las cadenas binder suelen entregarse con un gancho tipo clevis en ambos extremos. El Grado 43 NO está aprobado para izado en altura; utilizar solo dentro del WLL publicado.

Parámetros
Grado de la cadena: Clasificación NACM (National Association of Chain Manufacturers) y ASTM (American Society for Testing and Materials); un grado superior indica mayor WLL para el mismo tamaño de cadena.
Límite de carga de trabajo (WLL): Capacidad nominal — carga máxima de trabajo en tensión directa para una longitud recta de cadena no dañada.
Ensayo de prueba (Proof test): Fuerza mínima aplicada durante la fabricación como prueba de integridad; no debe usarse como criterio de diseño o servicio.
Fuerza mínima de rotura: Carga mínima medida en ensayos de fabricación; no es una garantía de rendimiento en servicio.
Izado en altura: Izado que podría colocar una carga en posición que, si se cae, presente posibilidad de lesiones o daños. Las cadenas Grado 43 NO están aprobadas para izado en altura.

Dimensiones y datos mecánicos (tabla)
Tamaño (mm) | D +/- (mm) | Longitud interior A (mm) | A +/- (mm) | Ancho exterior B (mm) | B +/- (mm) | Carga de trabajo (kg) | Carga de prueba (N) | Carga de rotura (N) | Peso por m (kg)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normas
Nombre: Grade 43 Chain Electro Galvanized Finish Half Drum
MOQ: 100 metros
Embalaje: Cartón + palet de acero

Características / especificaciones técnicas

• Grado: Grade 43 (High Test / Binder chain)
• Acabado: electrogalvanizado (color natural)
• Fabricación: soldada electrónicamente; probada y certificada
• Cumplimiento normativo: Cumple o supera NACM & ASTM (A391 & A413)
• Limitación de uso: No para izado en altura; no superar la WLL publicada
• Tamaños disponibles: 3 mm a 32 mm (ver dimensiones & datos mecánicos)
• Pedido mínimo: 100 metros
• Embalaje: cartón más palet de acero
