Cadena de ancla Grade 43

de remolcadode acerode acero zincado

Descripción del producto

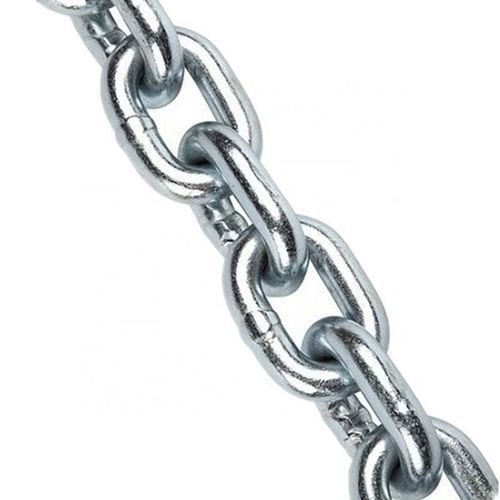

Cadena de amarre Grade 43 con acabado electrogalvanizado en configuración media bobina. Cadena soldada eléctricamente, suministrada con ganchos clevis grab en los extremos de las cadenas binder. Cumple o supera las normas NACM y ASTM (A391 y A413). Ensayada y certificada. NO apta para izado por encima de la cabeza. NUNCA exceder la carga de trabajo publicada (WLL).

Introducción
Grade 43 es una cadena binder de alta resistencia que ofrece aproximadamente un 50% más de WLL que la Proof Coil (Grade 30). Se utiliza habitualmente para amarre, remolque y aplicaciones binder donde se requiere alta relación resistencia/peso. No está aprobada para izado por encima de la cabeza. Las cadenas binder normalmente se suministran con ganchos clevis grab en cada extremo para conexión rápida.

Parámetros / Definiciones

• Grado de cadena: Clasificación según NACM y ASTM; a mayor grado, mayor WLL para el mismo tamaño de cadena.
• Working Load Limit (WLL): Carga máxima recomendada en tracción directa para una longitud de cadena recta e intacta.
• Proof Test: Ensayo aplicado en fabricación para verificar la integridad; no es un criterio de diseño.
• Fuerza mínima de rotura: Resultado de aceptación que indica la resistencia mínima a la rotura; no se debe usar para cálculos de diseño.
• Izado por encima de la cabeza: Cualquier izado que sitúe una carga suspendida donde una caída pueda causar lesiones o daños; Grade 43 NO está aprobado para esto.

Tabla de tamaño / datos mecánicos
Encabezado: Tamaño (mm) | D (mm +/-) | Longitud interior A (mm +/-) | Ancho exterior B (mm +/-) | Carga de trabajo (N) | Carga de ensayo (N) | Carga de rotura (N) | Peso por m (kg)
3 | D:26 (+/-0.5) | A:12 (+/-1.2) | B:55 (+/-0.6) | 1050 | 3200 | 3200 | 0.15
4 | D:32 (+/-0.5) | A:16 (+/-1.5) | B:100 (+/-0.8) | 2000 | 6000 | 6000 | 0.27
5 | D:35 (+/-0.5) | A:20 (+/-1.8) | B:160 (+/-1.0) | 3150 | 10000 | 10000 | 0.43
6 | D:42 (+/-0.5) | A:24 (+/-2.0) | B:224 (+/-1.2) | 4500 | 14000 | 14000 | 0.63
7 | D:49 (+/-0.5) | A:28 (+/-2.5) | B:300 (+/-1.4) | 6000 | 18000 | 18000 | 0.86
8 | D:52 (+/-0.5) | A:32 (+/-2.5) | B:400 (+/-1.6) | 8000 | 25000 | 25000 | 1.1
9 | D:59 (+/-0.5) | A:36 (+/-3.0) | B:530 (+/-1.8) | 10500 | 32000 | 32000 | 1.41
10 | D:65 (+/-1.0) | A:40 (+/-3.2) | B:630 (+/-2.0) | 12500 | 40000 | 40000 | 1.75
11 | D:72 (+/-1.0) | A:44 (+/-3.4) | B:790 (+/-2.0) | 15800 | 47500 | 47500 | 2.11
12 | D:78 (+/-1.0) | A:48 (+/-3.6) | B:940 (+/-2.3) | 18800 | 56500 | 56500 | 2.55
13 | D:82 (+/-1.0) | A:52 (+/-4.0) | B:1000 (+/-2.5) | 21200 | 63000 | 63000 | 2.95
16 | D:100 (+/-1.0) | A:64 (+/-5.0) | B:1600 (+/-3.2) | 33000 | 100000 | 100000 | 4.45
18 | D:113 (+/-1.0) | A:70 (+/-5.2) | B:2120 (+/-3.2) | 42300 | 127000 | 127000 | 5.65
19 | D:119 (+/-1.0) | A:72 (+/-5.6) | B:2370 (+/-3.4) | 47300 | 142000 | 142000 | 6.25
20 | D:120 (+/-1.0) | A:75 (+/-6.0) | B:2500 (+/-3.8) | 50000 | 160000 | 160000 | 7.00
22 | D:127 (+/-1.0) | A:82 (+/-6.0) | B:3170 (+/-4.0) | 63300 | 190000 | 190000 | 8.55
25 | D:140 (+/-1.0) | A:88 (+/-6.6) | B:4090 (+/-4.2) | 81700 | 245000 | 245000 | 10.9
28 | D:152 (+/-1.0) | A:96 (+/-7.0) | B:6000 (+/-4.7) | 120000 | 300000 | 300000 | 13.9
32 | D:171 (+/-1.0) | A:108 (+/-7.8) | B:8000 (+/-5.2) | 160000 | 400000 | 400000 | 18.2

Normas y embalaje

• Nombre: Grade 43 Chain Electro Galvanized Finish Half Drum
• MOQ: 100 metros
• Embalaje: Cartón + palet de acero

Características / Especificaciones técnicas

• Tipo de producto: Cadena binder / de amarre Grade 43, estilo media bobina
• Fabricación: Cadena soldada eléctricamente
• Acabado: Electrogalvanizado, color natural
• Normas: Cumple o excede NACM y ASTM (A391 & A413)
• Certificación: Ensayada y certificada
• Restricciones de uso: No apta para izado por encima de la cabeza; no exceder la WLL publicada
• Suministro típico: Suministrada con gancho clevis grab en cada extremo para las cadenas binder
• MOQ y embalaje: 100 metros; cartón + palet de acero
• Datos mecánicos: Detalle talla vs D / A / B, Carga de trabajo, Carga de ensayo, Carga de rotura y Peso por metro en la tabla anterior
