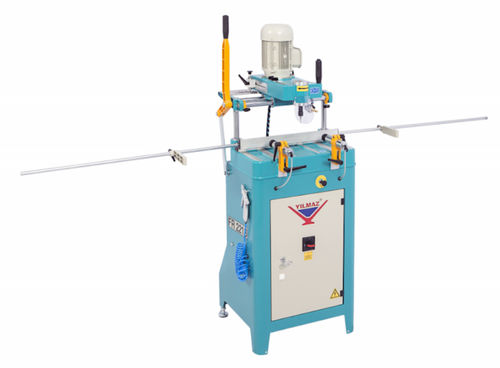

Recortadora copiadora con control manual FR 221 S

monohusillopara aluminiopara PVC

Descripción general
La fresadora de copia neumática FR 221 S está diseñada para el mecanizado de ranuras de cerradura, el taladrado de orificios de manilla y bisagra, agujeros de falleba y apertura de ranuras de drenaje en perfiles de aluminio y PVC de hasta 3 mm de espesor. Combina una estructura de aluminio fundido con aprietos neumáticos para trabajos repetitivos en producción.

Características generales

• Mecaniza ranuras de cerradura, orificios de manilla, bisagras y agujeros de falleba en perfiles de PVC y aluminio hasta 3 mm
• Estructura de aluminio fundido con eje de cojinete resistente a la corrosión
• Armazón robusto en chapa de acero
• Plantilla de copia electroplatinada y 2 clavijas trazadoras para guiado preciso
• Pinzas horizontales neumáticas para sujeción rápida
• Capacidad de sujeción: An max 130 mm / An min 10 mm; Al max 130 mm / Al min 20 mm
• Incluye fresa Ø5 x L60 mm

Accesorios de serie

• Sistema de lubricación por pulverización
• Fresa Ø5xL60 mm
• Pistola de aire
• Topes de perfil izquierdo y derecho (2)
• 2 mordazas horizontales neumáticas

Accesorios opcionales

• Fresas de repuesto Ø5xL60 mm
• Plantillas de copia especiales
• Aparato de centrado MA 240
• Transportador de rodillos MKN 150
• Transportador de rodillos MKN 300

Especificaciones técnicas
Eléctrico: 750 W / 400 V AC 3P+PE / 50/60 Hz.
Portaherramientas / fresa: Ø5 x L60 mm — 14.000 rpm.
Consumo de aire: 5 L/min · Presión requerida: 6–8 bar.
Dimensiones (An x P x Al): 55 x 58 x 133.5 (según fabricante).
Peso: 103 Kg / 77 Kg.

Aplicación y capacidad

• Modelo: FR 221 S
• Uso previsto: mecanizado en producción de cerraduras, manillas y desagües en perfiles de aluminio y PVC
• Espesor de perfil apto: hasta 3 mm
• Suministrado con 2 clavijas trazadoras y fresa Ø5xL60 mm
• Diseño adecuado para taller industrial y ciclos repetitivos
