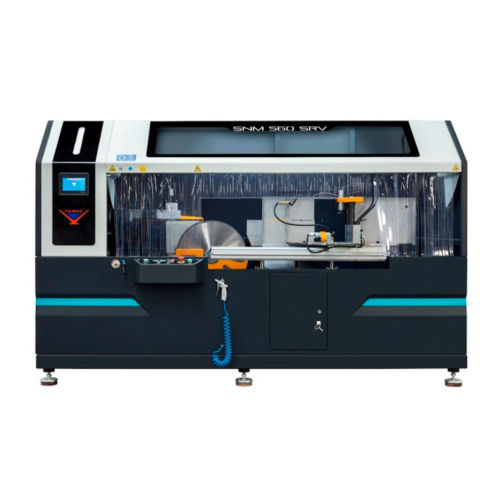

Escantonadora de ángulo variable SNM 560 SRV

neumáticahidráulicaeléctrica

Información del producto
Las entalladoras SNM 560 M y SNM 560 SRV están diseñadas para realizar entallas variables en perfiles de hoja, marco, montante y travesaño utilizados en muros cortina, jardines de invierno, claraboyas y elementos de fachada de diseño especial. La pieza queda fija sobre la mesa mientras la unidad de sierra hidroneumática con dos hojas se desliza sobre guías lineales para ejecutar entallas precisas.

Especificaciones técnicas
Potencia: 10.2 kW / 400V AC 3P+PE / 50/60 Hz
Diámetros de disco: D1 Ø550 mm / D2 Ø500 mm; diámetro del eje d 30 mm
Caudal de aire: 160 L/min
Presión de aire: 6-8 bar
Dimensiones (mm): 160 x 300 x 190
Peso: 1.350 kg / 1.200 kg

Características generales

• Unidad de sierra inferior (vertical) Ø550 mm y unidad superior (horizontal) Ø500 mm
• Unidad de corte semiautomática deslizante con velocidad de avance regulable mediante cilindro hydro-check
• Entrada de valores mediante teclado para ajustes reproducibles
• Servomotores de 4 ejes para posicionamiento automático de las hojas, corte angular y ajuste de altura/profundidad de entallado
• Ajuste de inglete manual con pantalla digital
• 4 abrazaderas neumáticas para sujeción de perfiles en cualquier ángulo
• Estructura en hierro fundido y acero
• Cubierta de seguridad neumática y módulo de seguridad de dos manos
• Ajuste sencillo del desgaste de la sierra; iluminación LED interior

Accesorios de serie

• 1 x disco Ø500 mm y 1 x disco Ø550 mm
• 2 x sistemas de lubricación por pulverización
• 2 x pinzas horizontales neumáticas
• 2 x pinzas verticales neumáticas
• Bandeja recogida de virutas

Accesorios opcionales

• Marcador láser para alineación vertical del perfil
• Brazo soporte de perfil RS 1000
• Disco de repuesto Ø500 mm
• Disco de repuesto Ø550 mm

Datos técnicos / especificaciones

• Modelo: SNM 560 SRV
• Suministro eléctrico: 10.2 kW / 400V AC 3P+PE / 50/60 Hz
• Configuración de discos: Ø550 mm (inferior) / Ø500 mm (superior), alésage 30 mm
• Requisitos de aire: 6-8 bar; 160 L/min
• Dimensiones (mm): 160 x 300 x 190
• Peso: 1.350 kg / 1.200 kg
• Control: entrada por teclado, pantalla digital de inglete, servomotores 4 ejes
• Sujeción: 4 pinzas neumáticas
• Construcción: hierro fundido y acero
