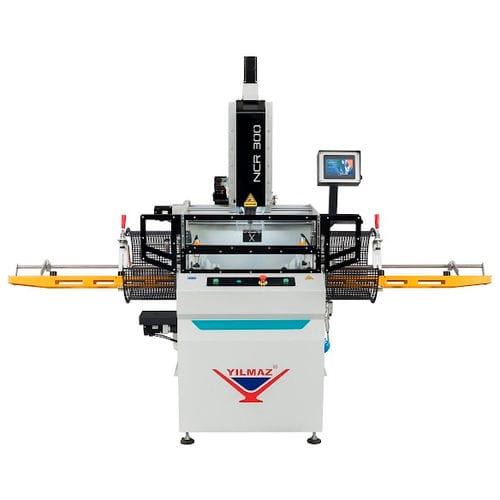

Fresadora copiadora para plástico NCR 300

para aluminioCNC4 ejes

Información del producto
La NCR 300 es una fresadora copiadora monotestada de control NC con motores servocontrolados a 4 ejes (X, Y, Z, C), diseñada para mecanizar perfiles de PVC y aluminio sin plantillas. Permite programar coordenadas X, Y, Z y C para ranurar cerraduras, taladrar tiradores y bisagras, realizar agujeros de falleba y abrir ranuras de drenaje en perfiles.

Características generales

• Diseñada para la producción diaria en perfiles de PVC, aluminio y materiales de baja aleación, mecanizando cuatro superficies simultáneamente
• Mecanismo de mesa servocontrolado para detener la mesa giratoria y mecanizar perfiles en 0°/90°/180°/270°
• Mecanizado de perfiles hasta 2750 mm de longitud mediante topes longitudinales multi pop-up
• Capacidad de mecanizado: X 300 mm, Y 120 mm, Z 115 mm
• Ancho de sujeción del perfil (Wmax/Wmin): 120 x 30 mm
• Altura de sujeción del perfil (Hmax/Hmin): 115 x 30 mm
• Longitud de sujeción del perfil (Lmax/Lmin): 2750 x 400 mm
• Sistema de frenado electrónico y neumático para cabeza y mesa
• Portaherramientas ER16
• Husillo: 2,2 kW, 3P, 400 V (12.000 RPM)
• Sistema de control PLC con pantalla táctil color de 7"

Accesorios de serie

• Fresa Ø8 x L120 mm (estándar)
• 2 mordazas neumáticas horizontales + 2 verticales
• Sistema de lubricación por pulverización para herramientas
• Topes múltiples izquierda/derecha para perfiles
• Llaves de servicio (22 mm) y llave para pinza
• Iluminación LED
• Piezas extensibles para mordazas
• Aparato de centrado de perfiles
• Pistola de aire

Accesorios opcionales

• PC industrial con Windows y monitor LCD táctil color de 15"
• Lector de códigos de barras
• Brocas de recambio Ø8 x L120 de carburo doble filo
• Brocas de recambio Ø8 x L120 de carburo filo simple
• Brocas de recambio Ø8 x L63 de carburo filo simple
• Pinzas ER16 de repuesto para brocas Ø8 mm

Especificaciones técnicas
Eléctrico: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
Área de trabajo (recorridos): X: 300 mm • Y: 120 mm • Z: 115 mm.
Husillo / herramienta: 12.000 RPM Ø8 x L120 mm (portabrocas ER16).
Caudal de aire: 110 L/min • Presión de aire: 6–8 bar.
Dimensiones (L x A x H): 163,5 x 281 x 218 (unidades según ficha técnica).
Peso: 600 kg / 520 kg.

Modelo / Datos técnicos

• Modelo: NCR 300
• Ejes: 4 ejes (X, Y, Z, C) con motores servocontrolados
• Capacidad de mecanizado: X 300 mm, Y 120 mm, Z 115 mm
• Husillo: 2,2 kW, 3P, 400 V, 12.000 RPM; portabrocas ER16; herramienta estándar Ø8 x L120 mm
• Suministro eléctrico: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz
• Sujeción de perfil: Wmax/Wmin 120 x 30 mm; Hmax/Hmin 115 x 30 mm; Lmax/Lmin 2750 x 400 mm
• Requisitos de aire: 110 L/min a 6–8 bar
• Control: PLC con pantalla táctil 7" (opcional PC Windows 15")
• Uso típico: ranurado de cerraduras, taladrado de tiradores/ bisagras, agujeros de falleba y ranuras de drenaje en perfiles PVC/Al sin plantilla
