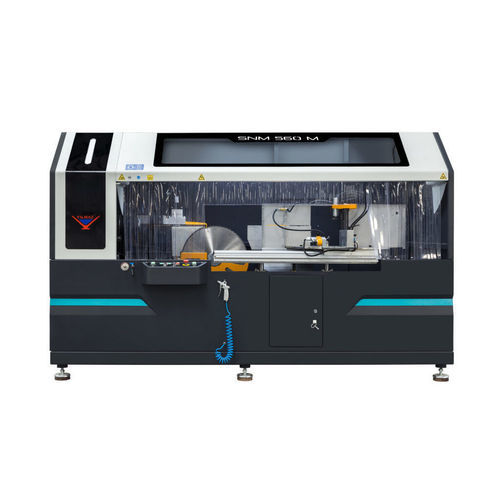

Escantonadora de ángulo variable SNM 560 M

neumáticahidráulicamanual

Información general
Las entalladoras SNM 560 M y SNM 560 SRV permiten realizar entallas variables en perfiles de hoja, marco, montante y travesaño para muros cortina, jardines de invierno, lucernarios y componentes de diseño especial. La pieza queda fijada en la mesa mientras una unidad de sierra hidroneumática con dos discos se desliza por guías lineales para efectuar cortes y entallas anguladas con precisión.

Características generales

• Unidad de sierra inferior (vertical) Ø550 mm y unidad superior (horizontal) Ø500 mm
• Unidad de serrado semiautomática con velocidad de avance regulable mediante cilindro hydro-check
• Ajuste de ángulo de las unidades y ajuste de inglete de la mesa por volante con indicadores digitales
• Ajuste de altura de la mesa soporte de perfiles por volante con regla de cinta
• Ajuste del tope de profundidad por volante con indicación numérica
• 4 abrazaderas neumáticas para sujeción segura de perfiles en cualquier ángulo
• Cuerpo de fundición y acero para uso industrial
• Cubierta de seguridad neumática y módulo de seguridad de dos manos
• Ajuste sencillo del desgaste de los discos e iluminación LED interior

Accesorios de serie

• 1 x disco Ø500 mm y 1 x disco Ø550 mm (suministrados)
• 2 x sistemas de lubricación por pulverización para discos
• 3 x pantallas digitales para ángulo de disco y ángulo de inglete
• 1 x pantalla numérica para posición de profundidad del perfil
• 2 abrazaderas horizontales neumáticas y 2 abrazaderas verticales neumáticas
• Bandeja de virutas

Accesorios opcionales

• Marcador láser para alineación vertical del perfil
• Brazo soporte de perfil RS 1000
• Disco de repuesto Ø500 mm
• Disco de repuesto Ø550 mm

Especificaciones técnicas
Potencia / Alimentación: 3 kW / 400V AC 3P+PE / 50/60 Hz
Velocidad de giro / velocidad de sierra: ---
Diámetros de disco: D1 Ø550 / D2 Ø500 / Agujero d: 30 mm
Caudal hidráulico/neumático: 160 L/min
Presión de trabajo: 6-8 bar
Dimensiones (LxAnxAl): 160x300x190 mm
Peso: 1.350 kg / 1.180 kg

Características / Datos técnicos

• Modelo: SNM 560 M
• Potencia: 3 kW / 400V AC 3P+PE / 50/60 Hz
• Discos suministrados: Ø500 mm y Ø550 mm
• Unidad de sierra hidro-neumática con 2 discos
• Abrazaderas neumáticas: 4 (ángulo ajustable)
• Ajustes: ángulo, inglete, altura y profundidad mediante volantes con pantallas digitales
• Caudal de aire requerido: 160 L/min a 6-8 bar
• Construcción industrial en fundición y acero; cubierta de seguridad neumática y control bimano
• Iluminación interior LED; bandeja de virutas incluida
