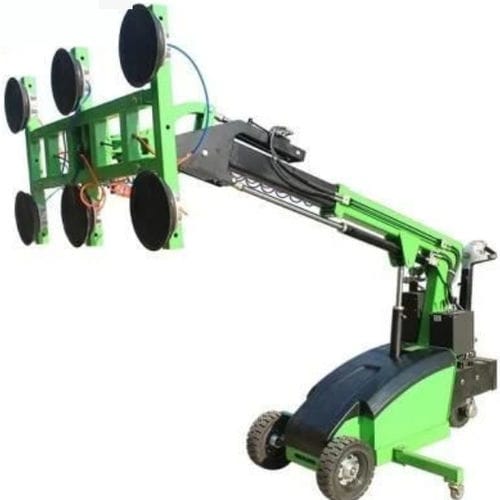

Elevador de ventosas para chapa metálica YG-LD series

para placa de vídriopara piezas planaspara planchas de madera

Descripción
La serie YG-LD es un elevador de vidrio móvil por vacío diseñado para la manipulación e instalación de vidrio, piedra, mármol y fachadas. Cuerpo monobloque de aleación de aluminio moldeada para resistencia y protección contra la corrosión. Modelos disponibles con capacidades de 300 kg a 800 kg, pensados para reducir la mano de obra y mejorar la seguridad y productividad en obra.

Ventajas técnicas principales

• Sistema de vacío de doble circuito con accionamiento CC y acumulador de vacío incorporado que mantiene la succión en caso de corte de energía para seguridad en emergencia.
• Ventosas de silicona importadas (Ø300 mm) con alta adhesión y resistencia al envejecimiento en condiciones climáticas adversas.
• Control por empuñadura inteligente con pantalla en tiempo real del estado de la alimentación y nivel de batería para el operario.
• Alta maniobrabilidad: estructura de ventosas con rotación 360° y basculamiento lateral 180°; pluma telescópica reforzada para gestionar ángulos complejos.

Aplicaciones / Usos

• Fachadas y muros cortina en altura: manipulación e instalación precisa de grandes cristales templados.
• Manipulación de piedra pesada: transporte y colocación de granito, mármol y otros materiales densos.
• Talleres industriales: volteo y movimiento interno de placas planas (acero, aluminio).
• Acabados interiores: desplazamiento eléctrico y formato compacto que permite instalar grandes espejos en espacios reducidos.

Parámetros de la máquina
Model Type: YG-LD-300 / YG-LD-400 / YG-LD-500 / YG-LD-600 / YG-LD-800
Load Capacity: 300kg(retract)/150kg(extend) / 400kg(retract)/200kg(extend) / 500kg(retract)/250kg(extend) / 600kg(retract)/300kg(extend) / 800kg(retract)/400kg(extend)
Lifting Height: 3500mm / 3500mm / 3700mm / 3700mm / 4500mm
QTY of Suction Cap: 4pcs / 4pcs / 6pcs / 6pcs / 8pcs
Rubber Suction Cap Diameter: Ø300mm / Ø300mm / Ø300mm / Ø300mm / Ø300mm
Maintenance-free Battery: 2x12V/80AH / 2x12V/100AH / 2x12V/120AH / 2x12V/120AH / 2x12V/120AH
Battery Charger: Smart Charger (all models)
Drive Motor: 24V/1200W (all models)
Lifting Motor: 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/12L
Chassis L*W: 2660*810mm / 2660*810mm / 2800*810mm / 2800*810mm / 2800*810mm
Driving Wheel: Ø250x80mm / Ø250x80mm / Ø300x100mm / Ø300x100mm / Ø300x125mm
Packing Size (mm): 2560*1030*1700 / 2560*1030*1700 / 2580*1050*1700 / 2580*1050*1700 / 3000*1250*2300
N.W/G.W: 1100/1150kg / 1280/1330kg / 1300/1350kg / 1400/1450kg / 1600/1650kg
Loading Qty: 1x20GP/40GP: 6SETS/12SETS
Movement (Automatic - 4 kinds): 1. El marco de ventosas gira 180° eléctricamente. 2. La placa de soporte se retrae automáticamente. 3. El brazo hidráulico se eleva eléctricamente. 4. La base de la máquina se desplaza horizontalmente 100-150 mm.
Movement (Manual - 2 kinds): 1. Rotación manual del soporte de ventosas 90° (opcional con motor). 2. Rotación manual del soporte de ventosas 360° (opcional con motor).
Usages (summary): Principalmente para la manipulación, movimiento e instalación de materiales como vidrio, mármol, madera, chapas metálicas, etc.

Especificaciones técnicas

• Serie: YG-LD (modelos: YG-LD-300, YG-LD-400, YG-LD-500, YG-LD-600, YG-LD-800)
• Capacidad por modelo: 300 kg hasta 800 kg (valores retract/extend indicados)
• Rango de altura de elevación: 3500 mm a 4500 mm según modelo
• Ventosas: Ø300 mm en silicona con válvulas de control de vacío independientes por ventosa
• Batería: baterías sin mantenimiento (plomo-ácido) con cargador inteligente
• Motor de tracción: 24V/1200W; motor de elevación: 24V/2000W (según modelo)
• Chasis y ruedas: dimensiones variables según modelo; embalaje y pesos especificados por modelo
• Modos de movimiento: varias funciones automáticas y opciones de rotación manual (90°/360°)
• Aplicaciones principales: instalación de fachadas, manipulación de piedras pesadas, manejo de placas industriales, trabajos de instalación interior
