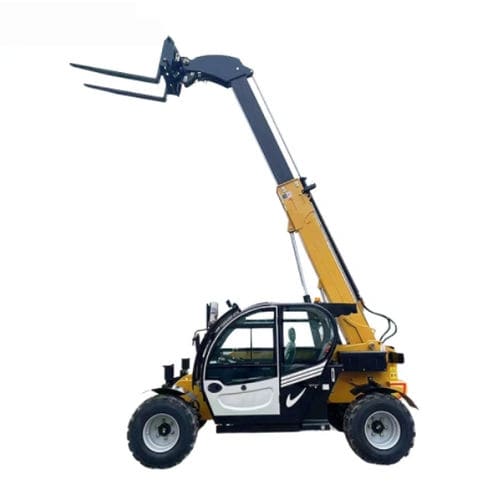

Manipulador telescópico con motor térmico YG-TS series

con motor diéselde gran alcancecon radio de giro reducido

Visión general
Un manipulador telescópico combina la función de horquilla con una pluma telescópica para realizar elevaciones, manipulaciones con horquilla y trabajos en altura en obras de construcción y operaciones agrícolas. Puede alcanzar por encima de obstáculos y colocar materiales con precisión, siendo adaptable en obras estrechas y terrenos agrícolas difíciles.

Parámetros del manipulador telescópico
Modelos: YG-TS735 | YG-TS1035 | YG-TS1440 | YG-TS1850
Carga nominal: 3500 kg | 3500 kg | 4000 kg | 5000 kg
Altura máxima de elevación: 7000 mm | 10000 mm | 13500 mm | 17550 mm
Alcance máximo: 3600 mm | 5000 mm | 8500 mm | 13080 mm
Fuerza de tracción máxima: ≥70 kN (todos los modelos)
Claridad mínima al suelo: 350 mm | 420 mm | 420 mm | 420 mm
Dimensiones totales (L×W×H): 4650×2150×2300 mm | 5700×2230×2400 mm | 7000×2350×2550 mm | 7500×2430×2550 mm
Distancia entre ejes: 2850 mm | 3670 mm | 3670 mm | 3670 mm
Ancho de eje: 1750 mm | 1990 mm | 1990 mm | 1990 mm
Radio de giro (rueda exterior): ≤4250 mm | ≤4500 mm | ≤4500 mm | ≤4500 mm
Velocidad máxima de desplazamiento: 30 km/h (todos los modelos)
Tipo de dirección: tracción a las 4 ruedas; 3 modos de dirección: dirección delantera, cuatro ruedas y dirección cangrejo
Transmisión: bomba de pistón cerrada + motor de desplazamiento + caja de cambios + eje motriz (todos los modelos)
Freno de servicio: freno hidráulico multidisco en baño de aceite (freno de disco) (todos los modelos)
Freno de estacionamiento: frenado negativo (todos los modelos)
Peso (con horquillas): 8500 kg | 9500 kg | 11500 kg | 13500 kg
Opciones de motor (modelo / potencia): CUMMINS / Yuchai 76 kW; Yuchai 77.3 kW; Yunnei 92 kW; CUMMINS 4BTA3.9-C125 91 kW

Consejo
Si su trabajo implica instalaciones de vidrio en altura o mantenimiento de cubiertas de forma frecuente, el YG-TS1850 (alcance 18 m, capacidad 5 t) ofrece un equilibrio entre alcance y capacidad de carga para esas tareas.

¿Por qué elegir un manipulador telescópico todoterreno?

• Tracción en las 4 ruedas y múltiples modos de dirección para maniobrar en barro, espacios reducidos y terrenos irregulares
• Altura libre al suelo elevada (hasta 420 mm) para reducir el riesgo de rozar en terrenos accidentados
• Alta tracción (≥70 kN) para superar pendientes y manejar cargas pesadas en superficies desiguales

Versatilidad: accesorios y usos
La máquina admite múltiples accesorios que permiten realizar varias tareas con una sola unidad:

• Cubos para manejo de materiales a granel
• Plataformas aéreas para convertir la máquina en elevador para trabajos con personal
• Ganchos para levantamientos verticales en lugar de una pequeña grúa
• Brazos de manipulación para ampliar el alcance y las opciones de manejo

Estudio de caso: mejora de la eficiencia
El despliegue de unidades YG-TS1440 en una explotación ganadera mejoró la movilidad en pastos embarrados y permitió apilar hasta 14 m en almacén, aumentando la capacidad de almacenamiento y la eficiencia operativa tanto en campo como en almacenamiento.

Especificaciones

• Modelos disponibles: YG-TS735, YG-TS1035, YG-TS1440, YG-TS1850
• Rango de carga nominal: 3500 kg — 5000 kg
• Altura máxima de elevación: 7,0 m — 17,55 m
• Alcance máximo: 3,6 m — 13,08 m
• Tracción: ≥70 kN
• Claridad mínima al suelo: 350 mm o 420 mm según el modelo
• Velocidad máxima de desplazamiento: 30 km/h
• Modos de dirección: delantera, cangrejo, cuatro ruedas (4WD)
• Transmisión: bomba de pistón cerrada + motor de desplazamiento + caja de cambios + eje motriz
• Freno de servicio: freno hidráulico multidisco en baño de aceite
• Freno de estacionamiento: frenado negativo
• Opciones de motor: CUMMINS, Yuchai, Yunnei (potencias según modelo)
