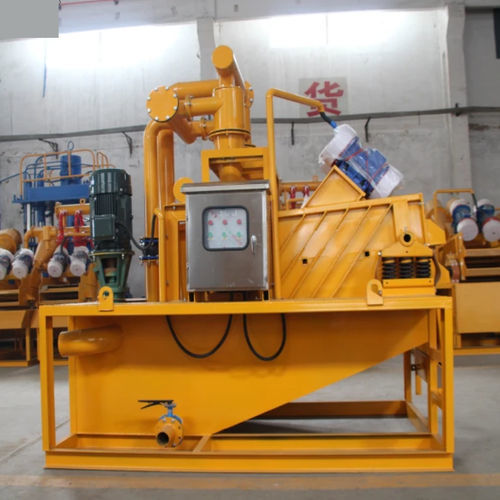

Separador de arena YG series

de ciclónpara obra de construcciónpara el tratamiento del agua

Descripción del producto
La selección del separador de lodos adecuado es crítica para mantener la eficiencia en obras de pilotes, perforación rotativa y dragado. Un separador correctamente especificado reduce los atascos de hidrocilón, el cegado de pantallas y el desgaste excesivo de las bombas de lodos.

Guía de selección

• Si el lodo contiene altas proporciones de arena con baja adherencia de arcilla → Elija un separador de lodos de circuito único (Tipo A). Utiliza una bomba de alimentación externa para conducir los sólidos gruesos a través de una criba vibratoria de doble cubierta y un hidrocilón para una separación sólido-líquido rentable.
• Si el material incluye grava grande, lodo de alta viscosidad o arena fina → Actualice a un separador de circulación interna (Tipo B o C). Bomba de lodos integrada en aleación de alto cromo que agita y recircula continuamente el lodo denso para evitar asentamientos y obstrucciones.
• Si se bombea limo ultrafino o arcilla que pasa una malla de 180 μm → Combine la planta de desarenado con una prensa filtrante. Un hidrocilón separa arena hasta d50 = 180 μm; se requiere una prensa filtrante secundaria para eliminar partículas de arcilla más finas y lograr reciclado de agua en circuito cerrado y vertido casi cero.

Capacidad y aplicación

• Para bomba de alimentación 7,5–15 kW → unidades 100–150 m³/h (modelos compactos para pequeñas perforadoras y zanjas de servicios).
• Para caudales 200–250 m³/h → unidades medianas 200-B o 250-C con bombas internas para mantener el contenido de arena por debajo del 2% en perforación de cimentaciones profundas.
• Para volúmenes muy grandes (300–400 m³/h+) → plantas 300-C o 400-C de alta capacidad con grupos multifase de hidrocilones y mayor capacidad de motor vibratorio para grandes proyectos de pilotes de puente y microtunelización.

Consideraciones del entorno de trabajo

• Sitios urbanos restringidos / pilas de puentes en el centro de la ciudad → seleccione unidades compactas de desarenado con bomba vertical y pequeña huella (formatos compactos ≲ 2,5 m × 1,5 m).
• Zonas remotas con geología abrasiva (granito, cuarzo) → especifique revestimientos de hidrocilón de poliuretano (más gruesos) e impulsoras de bomba en alto cromo para mayor resistencia al desgaste.
• Sitios ambientalmente sensibles → utilizar sistemas de reciclaje de lodos totalmente cerrados y sin fugas combinados con equipos de extracción en circuito cerrado para evitar perturbaciones y derrames.

Instalación y movilidad

• Traslados frecuentes entre obras de corta duración → escoger unidades montadas sobre patín <2000 kg con orejetas de izado para transporte sencillo en plataforma/transpaleta.
• Instalaciones fijas plurianuales → montar la planta de desarenado sobre una estructura de acero elevada o tanque modular para facilitar la descarga por gravedad y el mantenimiento.

Guía de alimentación eléctrica

• En red (380V/50Hz trifásica estable) → usar modelos eléctricos estándar (opciones de potencia total según parámetros técnicos).
• Fuera de red / ubicaciones remotas → combinar el sistema con un generador diésel dimensionado al menos 1,5× la carga de arranque total de los motores.

Parámetros del separador de lodos
Model | YG-100A | YG-160B | YG-200B | YG-250A | YG-250B | YG-250C | YG-300C
Capacidad máxima de manejo de lodos | 100 m³/h | 160 m³/h | 200 m³/h | 250 m³/h | 250 m³/h | 250 m³/h | 300 m³/h
Potencia total | 0.5 kW | 17.2 kW | 24.2 kW | 3 kW | 25 kW | 48 kW | 59.4 kW
Motor vibratorio | 0.25 kW×2 | 1.1 kW×2 | 1.1 kW×2 | 1.5 kW×2 | 1.5 kW×2 | 1.5 kW×2 | 2.2 kW×2
Peso total de la máquina | 550 kg | 1950 kg | 2050 kg | 1350 kg | 2300 kg | 4000 kg | 5500 kg
Humedad máxima en material descargado | 30% | 30% | 30% | 30% | 30% | 30% | 30%
Contenido de arena después de purificación | <2% | <2% | <2% | <2% | <2% | <2% | <2%
Tamaño de separación d50 (μm) | 180 | 180 | 180 | 180 | 180 | 180 | 180
Dimensiones totales (L×W×H) | 2.5×0.83×2.1 m | 2.7×1.9×2.6 m | 2.7×1.9×2.6 m | 3.7×1.2×2.4 m | 3.3×2.0×2.3 m | 4.0×2.3×2.7 m | 4×3×3.1 m
Capacidad de cribado de sólidos (t/h) | 10–25 | 16–40 | 20–50 | 25–62.5 | 25–62.5 | 25–62.5 | 30–75

Notas sobre rangos de adquisición típicos y composición del sistema

• Las unidades de circuito único de nivel de entrada son económicas cuando se dispone de una bomba de alimentación existente (menor inversión inicial).
• Las unidades de circulación interna incluyen bombas de lodos horizontales integradas e hidrocilones gemelos para versatilidad frente a distintas geologías.
• Para soluciones en circuito cerrado y vertido casi nulo combine los separadores con prensas filtrantes y equipos de deshidratación adecuados (plantas multi-etapa para grandes proyectos).

Especificaciones técnicas

• Familia / serie de modelos: serie YG (modelos incluyen YG-100A, YG-160B, YG-200B, YG-250A/B/C, YG-300C).
• Máx. capacidad de manejo por modelo: 100–300 m³/h (según modelo).
• Potencia instalada total por modelo: desde 0.5 kW hasta 59.4 kW.
• Motores vibratorios: típicamente dos; ejemplos 0.25 kW×2 hasta 2.2 kW×2 según modelo.
• Contenido típico de sólidos (arena) tras purificación: menos del 2%.
• Capacidad de separación d50: aproximadamente 180 μm.
• Humedad máxima en material descargado: hasta 30%.
• Rango de capacidad de cribado (seco): aprox. 10–75 t/h según modelo.
• Pesos típicos de la máquina: 550 kg hasta 5.500 kg según configuración.
• Configuraciones comunes: circuito único (bomba de alimentación externa), circulación interna (bomba de lodos integrada en alto cromo), plantas multi-ciclón de alta capacidad; pueden acoplarse a prensa filtrante para eliminación de finos.
• Alimentación recomendada: suministro trifásico 380V preferido; en sitios fuera de red se requieren generadores dimensionados.
