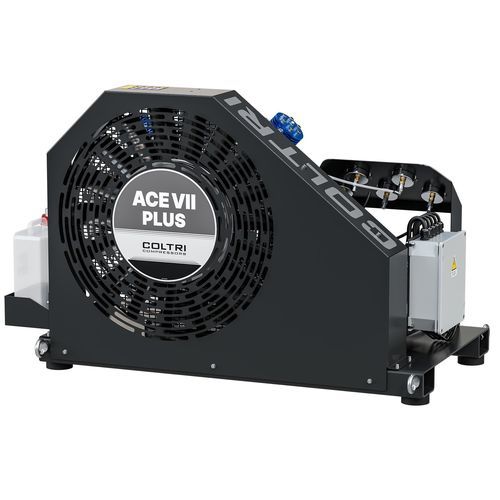

Estación de sobrepresor de pistón Ace VII Plus
de nitrógenode airelubricada con aceite

Estación de sobrepresor de pistón - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - de nitrógeno / de aire / lubricada con aceite
Estación de sobrepresor de pistón - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - de nitrógeno / de aire / lubricada con aceite
Estación de sobrepresor de pistón - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - de nitrógeno / de aire / lubricada con aceite - imagen - 2
Estación de sobrepresor de pistón - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - de nitrógeno / de aire / lubricada con aceite - imagen - 3
Estación de sobrepresor de pistón - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - de nitrógeno / de aire / lubricada con aceite - imagen - 4
Estación de sobrepresor de pistón - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - de nitrógeno / de aire / lubricada con aceite - imagen - 5
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de AEROTECNICA COLTRI S.p.A.

Características

Tecnología
de pistón
Medios
de nitrógeno, de aire
Lubricación
lubricada con aceite
Sistema de refrigeración
enfriada por aire
Número de etapas
multietapa
Otras características
de potencia eléctrica
Presión

Mín.: 5 bar
(72,5 psi)

Máx.: 420 bar
(6.091,6 psi)

Descripción

Visión general
  • Ace VII Plus es un compresor booster de 4 etapas (2+2 en paralelo) diseñado para aire respirable y nitrógeno, indicado para llenado a alta presión y aplicaciones industriales. Unidad de bombeo HD compacta y opciones de purificación para cumplir requisitos de gas respirable.


Unidad de bombeo

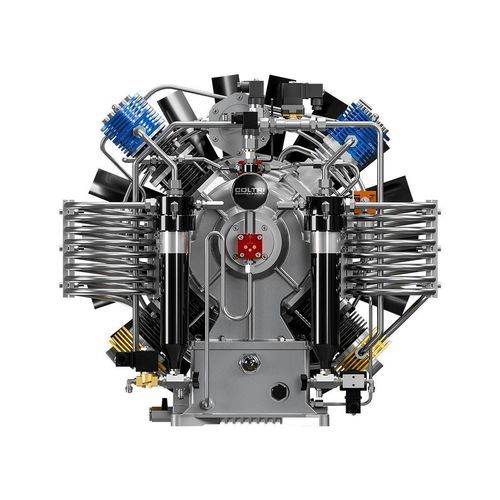

  • Unidad de bombeo HD de 4 etapas (2+2 en paralelo) con monobloque de aluminio.
  • Lubricación forzada mediante bomba de engranajes de baja presión.
  • Primera etapa preparada para recuperación de gas; válvulas de seguridad tras cada etapa.
  • Tuberías, racores y tuercas en acero inoxidable AISI 316; cilindros especiales de fundición con lapeado de baja rugosidad.
  • Bielas de aluminio forjado y cigüeñal en acero forjado; rodamientos de rodillos para trabajo intensivo.
  • Cuarta etapa en acero endurecido con seis segmentos de pistón de fundición especial; almohadillas de empuje en 2.ª y 3.ª etapa para eliminar fuerzas laterales.
  • Válvulas de alto caudal en etapas 1–3; separadores de condensado intermedios y separador final de alta presión.


Sistema de purificación (Hyperfilter)
  • Hyperfilter autónomo con cartuchos de carbón activado montado en soporte independiente.
  • Incluye válvula de seguridad configurable, válvula de mantenimiento de presión, kit de separador y Hyperfilter externo, y kit de patas.
  • Purgado automático de condensados que elimina el agua de los separadores intermedios y final durante el funcionamiento (intervalo estándar: cada 7 minutos).


Motor eléctrico
  • Motor eléctrico trifásico que transmite movimiento mediante correa. Potencias disponibles: 9 kW, 11 kW o 15 kW.


Armario eléctrico y controles
  • Interruptor de protección del motor, funciones Autostop y Autostart.
  • Drenaje automático de los separadores entre etapas durante el funcionamiento (estándar: cada 15 minutos durante 6 segundos).
  • Manómetros interetapas montados en el bastidor para monitorizar presiones, estanqueidad de válvulas y detectar fallos tempranos.
  • Consola de control con manómetros interetapas, indicador de temperatura interna, alarmas de secuencia de fases y falta de aceite, y controles de marcha/parada y purga manual de condensados.


Bastidor y refrigeración
  • Bastidor abierto para facilitar mantenimiento y transporte; placa portamotor abatible para mantener la tensión de la correa.
  • Cubierta termoformada que canaliza aire de refrigeración sobre cilindros y tuberías interetapas para mejorar la eficiencia de compresión.
  • Estructura de acero con recubrimiento en polvo resistente a arañazos color Negro RAL 9005.


Equipamiento de serie
  • Sistema de filtrado independiente Hyperfilter con cartuchos de carbón activado.
  • Control del compresor y sistema automático de drenaje de condensados.
  • Manómetros de control interetapas.
  • Color del bastidor: Negro RAL 9005.


Especificaciones técnicas
  • Gas: Aire – Nitrógeno
  • Presión de aspiración: Mín. 5 bar – Máx. 10 bar
  • Opciones de presión nominal: 250 bar / 330 bar
  • Presión de servicio: 232 bar / 300 bar
  • Presión máxima de trabajo: 420 bar
  • Rango de temperatura ambiente: -10° C ÷ +40° C
  • Altitud: 0 ÷ 1.500 m SLM
  • Inclinación máxima permitida: 15°
  • Diseño: mueble insonorizado con absorbente (según versión)
  • Tensión estándar: 400 V, 50 Hz (otras tensiones disponibles)
  • Aceite: Coltri ST 755 sintético; intervalo de cambio: 1 año / 1.000 h
  • Caudal unidad de bombeo (9 kW): 292–643 l/min (18–39 m3/h; 10.3–22.7 CFM)
  • Caudal unidad de bombeo (11 kW): 344–756 l/min (21–45 m3/h; 12.1–26.7 CFM)
  • Caudal unidad de bombeo (15 kW): 430–945 l/min (26–57 m3/h; 15.2–33.4 CFM)
  • Flujo de aire de refrigeración: 9 kW = 2.700 m3/h; 11 kW = 3.170 m3/h; 15 kW = 3.960 m3/h
  • Purificación: 2 Hyperfilter de carbón activado
  • Peso (estándar): 225 kg (puede variar según accesorios)
  • Dimensiones (An x Pr x Al): 115 x 60 x 79,6 cm
