Estación de sobrepresor de pistón Ace VI Plus

alternativavolumétricade pistón

Resumen
Compresor / booster de alta presión diseñado para aplicaciones profesionales e industriales, con configuración de unidad de bombeo HD de 4 etapas (2+2 en paralelo), chasis insonorizado y sistema de depuración certificado para aire respirable y tratamientos de gases. Equipado de serie con sistemas de filtrado avanzados y múltiples elementos destinados a garantizar fiabilidad, facilidad de mantenimiento y funcionamiento intensivo.

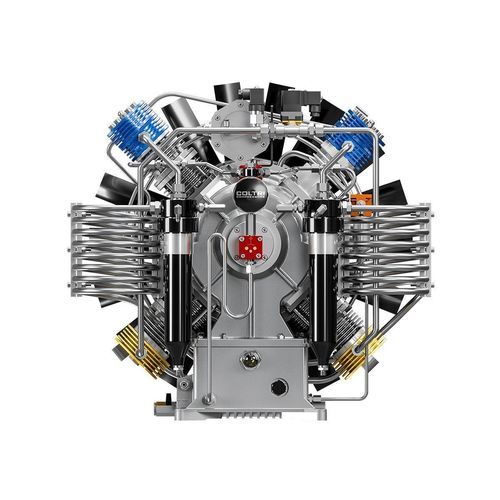

Unidad de bombeo

• Unidad de bombeo HD de 4 etapas (2+2 en paralelo)
• Monobloque de aluminio
• Lubricación forzada mediante bomba de engranajes de baja presión
• Primera etapa diseñada para recuperación de gas
• Tubos, accesorios y tuercas en acero inoxidable AISI 316
• Separadores de condensados intermedios tras la segunda y tercera etapa
• Separador final de condensados de alta presión
• Válvulas de seguridad después de cada etapa de compresión
• Cilindros especiales de fundición con lapeado de baja rugosidad
• Bielas de aluminio forjado
• Eje de transmisión de acero forjado
• Válvulas de alto caudal en 1ª, 2ª y 3ª etapa
• Rodamientos de rodillos para trabajos intensivos
• Cuarta etapa en acero templado con 6 segmentos especiales de fundición
• 2ª y 3ª etapa con almohadillas de empuje para eliminar fuerzas laterales sobre los pistones
• Sistema de filtrado Maxifilter con carbón activado

Motor
Motor eléctrico trifásico que transmite movimiento a la unidad de bombeo por correa. Disponible en versiones de 9 kW, 11 kW o 15 kW según configuración.

Purificación / Filtrado

• Sistema de depuración Hyperfilter para nitrógeno, situado después del separador final y antes de la válvula de mantenimiento de presión
• Tratamiento conforme a DIN EN 12021 cuando se utilizan cartuchos filtrantes originales
• Separador intermedio entre 2ª y 3ª etapa para extracción máxima de humedad
• Capacidad de filtrado con aire de entrada a 20°C y 200 bar: 52.500 m³

Armario eléctrico

• Interruptor ON/OFF con protección del motor
• Presostato electromecánico que detiene el compresor a la presión final
• Drenaje de todos los separadores interetapas y del separador final durante el funcionamiento
• Temporizador para dispositivo automático de evacuación de condensados
• Puesta en marcha por vacío integrada (descarga automática al apagar la unidad)
• Depósito de recogida de condensados de 5 litros con silenciador (capacidad aprox. 3 litros)
• Manómetros interetapas que muestran la presión de funcionamiento de cada etapa, facilitando la comprobación de estanqueidad y diagnóstico

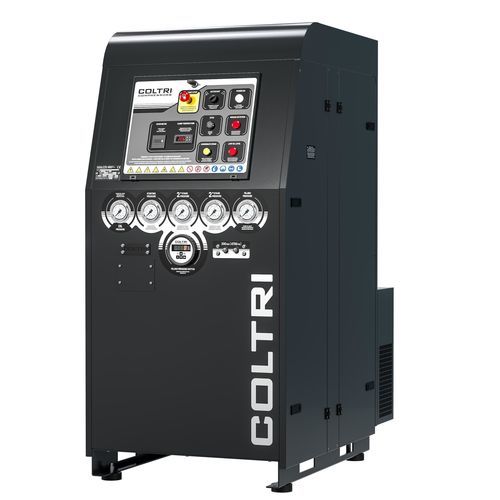

Chasis / Marco
Chasis con cabina silenciada de desarrollo vertical para entornos que requieren bajos niveles de ruido. Nivel de aceite y drenaje visibles en el exterior. Consola de control con manómetros interetapas, manómetro de presión de aceite, indicador de temperatura interna, alarmas de presencia/secuencia de fases errónea, alarma de falta de aceite, controles de parada y purga manual de condensados. Construcción en acero con recubrimiento en polvo resistente a arañazos, color Negro RAL 9005.

Equipamiento de serie

• Doble sistema Hyperfilter certificado PED
• Control del compresor y sistema automático de drenaje de condensados
• Presostato electrónico
• Manómetros de control entre etapas
• Marco insonorizado
• Color del marco: Negro RAL 9005

Características / especificaciones técnicas

• Tipo: Booster / compresor de alta presión, 4 etapas (2+2 en paralelo)
• Materiales críticos: monobloque aluminio; tubos y accesorios AISI 316; cuarto etapa acero templado
• Sistema de lubricación: forzada mediante bomba de engranajes de baja presión
• Sistema de filtrado: Maxifilter con carbón activado y sistema Hyperfilter certificado
• Capacidad de filtrado: 52.500 m³ (entrada 20°C, 200 bar)
• Motor eléctrico: trifásico, opciones 9 kW / 11 kW / 15 kW
• Sistema de drenaje: automático con temporizador y depósito de condensados 5 L (aprox. 3 L útil)
• Seguridad: válvulas de seguridad tras cada etapa, presostato electrónico
• Instrumentación: manómetros interetapas, manómetro de presión de aceite, indicador de temperatura interna
• Ruido y protección: marco insonorizado, chasis en acero con pintura en polvo (Negro RAL 9005)
• Aplicaciones: buceo, uso industrial, boosters para gases técnicos
