Estación de sobrepresor de pistón Ace V Plus

alternativade airede gas

Descripción general
Ace V Plus es un compresor booster de aire respirable de 4 etapas (configuración 2+2 en paralelo) diseñado para servicio industrial continuo y para la producción de aire respirable conforme a DIN EN 12021 con cartuchos filtrantes originales. Combina una unidad de bombeo heavy-duty con sistemas de purificación y gestión de condensados para aplicaciones de alta presión.

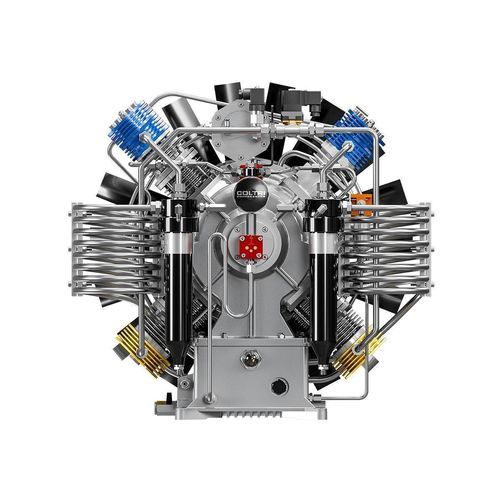

Unidad de bombeo

• Unidad de bombeo HD de 4 etapas (2+2 en paralelo)
• Monobloque de aluminio
• Lubricación forzada mediante bomba de engranajes de baja presión
• Primera etapa configurada para recuperación de gas
• Tubos, accesorios y tuercas en acero inoxidable AISI 316
• Separadores intermedios de condensados tras 2.ª y 3.ª etapas
• Separador final de condensados de alta presión
• Válvulas de seguridad después de cada etapa
• Cilindros de fundición especial con lapeado de baja rugosidad
• Bielas de aluminio forjado
• Cigüeñal en acero forjado
• Válvulas de alto caudal en 1.ª, 2.ª y 3.ª etapas
• Rodamientos de rodillos para trabajo intensivo
• Cuarto estadio en acero templado con seis segmentos de pistón en fundición especial
• Almohadillas de empuje en 2.ª y 3.ª etapas para eliminar fuerzas laterales sobre los pistones
• Sistema Maxifilter de carbón activado

Motor
Motor eléctrico trifásico que transmite el movimiento a la unidad de bombeo mediante correa. Opciones de potencia disponibles: 9 kW, 11 kW o 15 kW.

Sistema de purificación (Hyperfilter)
El sistema Hyperfilter se instala después del separador final y antes de la válvula de mantenimiento de presión. Con cartuchos originales permite el tratamiento del aire respirable conforme a DIN EN 12021. Un separador interetapas entre 2.ª y 3.ª etapas extrae la mayor parte de la humedad. Capacidad de filtrado (aire de entrada 20°C, 200 bar): 52.500 m³.

Armario eléctrico

• Interruptor ON/OFF con protección del motor
• Presostato electromecánico para parada a la presión final
• Drenaje de los separadores interetapas y del separador final en funcionamiento
• Temporizador para el dispositivo de evacuación automática de condensados
• Puesta en marcha sin carga integrada (descarga automática en cada parada)
• Depósito de recogida de condensados: 5 L (silenciado) — capacidad útil ≈ 3 L
• Manómetros interetapas para monitorizar presiones y verificar estanqueidad de válvulas

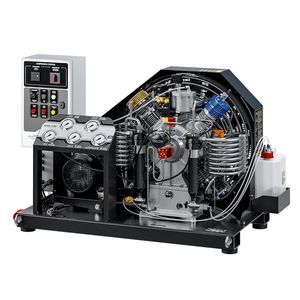

Bastidor y controles

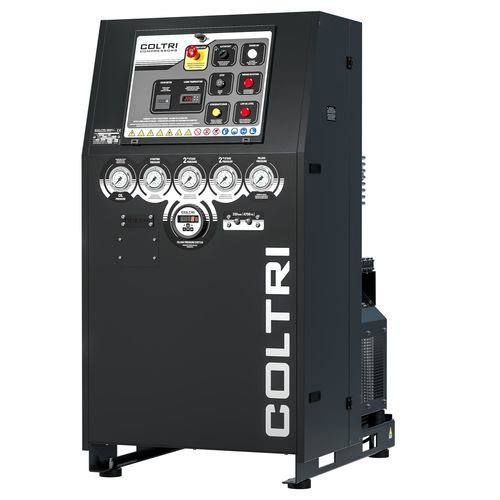

Bastidor abierto con disposición vertical para facilitar el mantenimiento. Nivel y vaciado de aceite accesibles desde el exterior. Consola de control con manómetros interetapas, manómetro de aceite, indicador de temperatura interna, alarmas de secuencia/falta de fase y falta de aceite, mandos de marcha/parada y vaciado manual de condensados. Acabado en acero con pintura en polvo resistente a rayaduras, color negro RAL 9005.

Equipamiento de serie

• Doble sistema Hyperfilter certificado PED
• Control del compresor y sistema automático de drenaje de condensados
• Presostato electrónico
• Manómetros de control interetapas
• Color del bastidor: negro RAL 9005

Características / especificaciones técnicas

• Unidad de bombeo: 4 etapas HD (2+2 en paralelo)
• Materiales: monobloque aluminio; tubería/accesorios AISI 316; cilindros en fundición especial; bielas de aluminio forjado; cigüeñal en acero forjado
• Lubricación: forzada por bomba de engranajes baja presión
• Sistemas de separación y filtrado: separadores intermedios y final; Maxifilter carbón activado; Hyperfilter para aire respirable (DIN EN 12021 con cartuchos originales)
• Capacidad de filtrado declarada: 52.500 m³ (aire entrada 20°C, 200 bar)
• Seguridad y control: válvulas de seguridad tras cada etapa; manómetros interetapas; presostato electrónico; alarmas de aceite y fase
• Opciones motor: trifásico 9 / 11 / 15 kW
• Depósito de condensados: 5 L (≈ 3 L útil) con silenciador
• Acabado bastidor: pintura en polvo Negro RAL 9005
• Aplicaciones típicas: boosters de alta/ media presión, aire respirable, usos industriales exigentes
