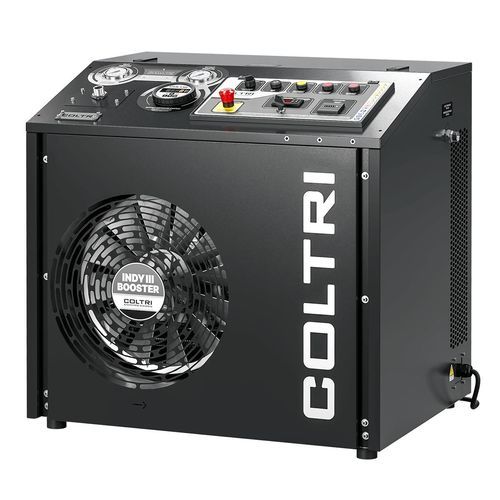

Estación de sobrepresor de pistón Booster Indy III

alternativade pistónde aire comprimido

Visión general
Booster de media presión de 3 etapas diseñado para aplicaciones industriales y profesionales que requieren compresión hasta 40 bar. Diseñado para facilitar el mantenimiento y la operación continua, con materiales resistentes a la corrosión y lubricación forzada.

Unidad de bombeo

• Unidad de bombeo 3 etapas (40 bar)
• Monobloque en aluminio
• Lubricación forzada mediante bomba de engranajes de baja presión
• Filtro de aspiración: 10 µm
• Cilindros de aluminio inyectado con recubrimiento Nicasil
• Válvula de seguridad final
• Tuberías, accesorios y tuercas en acero inoxidable AISI 316
• Temperatura de salida ≈ +15 °C respecto al aire de refrigeración
• Bielas de aluminio forjado
• Árbol de levas/crankshaft en acero forjado
• Válvulas de etapa en acero inoxidable
• Rodamientos de rodillos para trabajo intensivo

Motor eléctrico
Motor trifásico disponible: 7,5 kW. El movimiento se transmite a la unidad de bombeo mediante correa trapezoidal; la placa porta-motor basculante asegura la tensión constante de la correa para facilitar el mantenimiento.

Armario eléctrico

• Presostato electrónico: detiene a la presión final y reinicia al mínimo ajustado
• Interruptor ON/OFF con protección del motor
• Transformador
• Temporizador para purga automática de condensados
• Puesta en marcha sin carga integrada (descarga automática al apagar)
• Depósito de recogida de condensados: 5 L (útil ≈ 3 L) con silenciador
• Manómetros interetapas para control de presiones y estanqueidad de válvulas

Bastidor / Mantenimiento
Bastidor cabinado silenciado diseñado para facilitar el mantenimiento. Nivel y vaciado de aceite accesibles desde el exterior, consola de control con manómetros interetapas, indicador de temperatura interna, alarma de presencia y secuencia de fases, alarma de falta de aceite, controles de arranque/parada y purga manual de condensados. Fabricado en acero con pintura en polvo resistente a arañazos, color Negro RAL 9005.

Equipamiento de serie

• Bomba de aceite con manómetro
• Válvula de mantenimiento de presión
• Sistema de separación de condensados
• Purgador automático de condensados
• Parada automática y reinicio automático
• Presostato electrónico
• Color del bastidor: Negro RAL 9005

Especificaciones técnicas

• Tipo: Booster media presión, 3 etapas
• Presión máxima: 40 bar
• Unidad de bombeo: monobloque aluminio 3 etapas, cilindros con recubrimiento Nicasil
• Lubricación: forzada por bomba de engranajes de baja presión
• Filtro de aspiración: 10 µm
• Válvulas: acero inoxidable
• Tuberías/accesorios: AISI 316
• Bielas: aluminio forjado; cigüeñal: acero forjado
• Rodamientos: de rodillos para uso intensivo
• Temperatura de salida: aprox. +15 °C vs aire de refrigeración
• Motor: opción trifásica 7,5 kW
• Depósito condensados: 5 L (útil ≈ 3 L) con silenciador
• Bastidor: pintura polvo Negro RAL 9005
