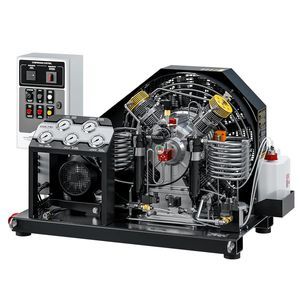

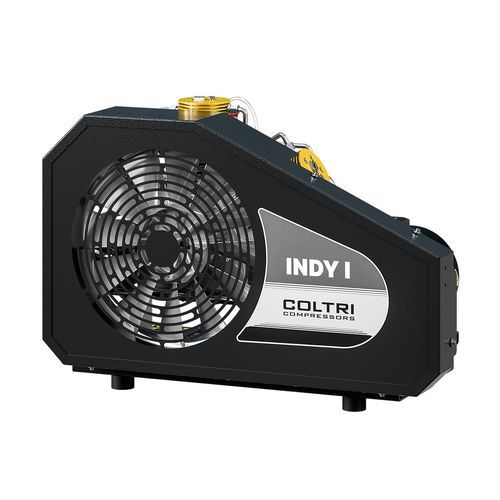

Grupo de bomba de sobrepresión eléctrico Booster Indy I

con motor eléctricomultietapa

Visión general
Booster de media presión diseñado para aplicaciones industriales y técnicas. Solución compacta y de fácil mantenimiento para la compresión de aire respirable y gases técnicos hasta 40 bar.

Grupo de bombeo - características principales

• Grupo de bombeo 3 etapas para media presión (40 bar)
• Monobloque de aluminio
• Lubricación forzada con bomba de engranajes de baja presión
• Válvula de seguridad final
• Tubos, accesorios y tuercas en acero inoxidable AISI 316
• Temperatura de salida aprox. +15 °C respecto a la temperatura del aire de refrigeración
• Cilindros de aluminio fundido con camisa de nicasil
• Bielas de aluminio forjado
• Cigüeñal de acero forjado
• Válvulas de etapa en acero inoxidable
• Rodamientos de rodillos para trabajo intensivo

Motor eléctrico
El motor transmite el movimiento al grupo de bombeo mediante correa trapezoidal. Disponible motor trifásico de 7,5 kW; la placa portamotor basculante asegura la tensión constante de la correa.

Armario eléctrico

• Panel de control
• Contador de horas de funcionamiento
• Interruptor ON/OFF
• Autoarranque
• Botón de paro
• Indicador de presencia de tensión
• Mirilla del nivel de aceite
• Testigo de avería del motor
• Indicador de purga de condensados

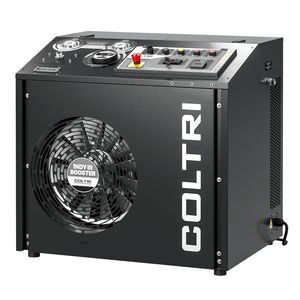

Chasis y mantenimiento
Chasis cabinado y silenciado diseñado para facilitar el mantenimiento: nivel y vaciado de aceite accesibles externamente, consola con manómetros inter-etapas, indicador de temperatura interna, alarmas de presencia y secuencia de fases, alarma por falta de aceite, controles de paro y purga manual de condensados. Construido en acero con recubrimiento en polvo resistente a arañazos (mención Azul RAL 5002; marco en Negro RAL 9005 según configuración).

Equipamiento de serie

• Bomba de aceite con manómetro
• Válvula de mantenimiento de presión
• Sistema de separación de condensados
• Purga automática de condensados
• Desconexión automática
• Reinicio automático
• Presostato de entrada
• Color del marco: Negro RAL 9005 (estándar)

Especificaciones técnicas

• Modelo: Booster Indy I
• Tipo: Booster de media presión, 3 etapas
• Presión de salida: 40 bar
• Construcción del grupo: monobloque de aluminio; cilindros de aluminio con camisa nicasil
• Lubricación: forzada mediante bomba de engranajes de baja presión
• Materiales: tubos, accesorios y tuercas en AISI 316; válvulas de etapa en acero inoxidable
• Componentes mecánicos: bielas en aluminio forjado; cigüeñal en acero forjado; rodamientos de rodillos
• Temperatura de salida: aprox. +15 °C respecto al aire de refrigeración
• Motor: trifásico 7,5 kW (disponible)
• Chasis: cabinado silenciado en acero con recubrimiento en polvo
• Control y seguridad: manómetros inter-etapas, indicador de temperatura interna, alarmas de fase/ presencia y falta de aceite, paro/arranque automático
• Gestión de condensados: separación y purga automática
