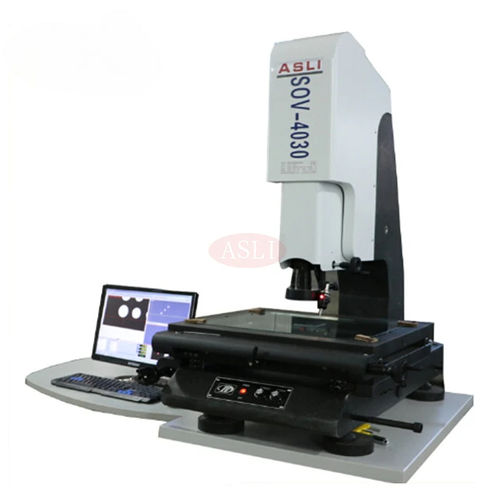

Sistema de medición de coordenadas controlado por ordenador SOV series

sin brazospara piezas pequeñaspara metrología

Aplicación:
El sistema de medición por vídeo 3D está diseñado para la medición tridimensional de piezas complejas, incluidas pendientes, redondeos, ranuras, columnas, esferas, dimensiones y agujeros ciegos, así como parámetros geométricos como distancias y ángulos entre elementos. Es apto para maquinaria, electrónica, componentes móviles, electrodomésticos, conectores, utillajes de precisión, plásticos, ferretería y aplicaciones industriales relacionadas.

Parámetros técnicos:
Modelo: SOV-4030 | SOV-3020 | SOV-2010
Dimensiones (An x Al x Pr, mm): 860x650x1120 | 700x500x900 | 570x370x790
Zoom múltiple (pantalla 17"): 20x-120x, 30x-225x (según modelo)
CCD: Color, 1/3", 8 000 000 px
Carrera X*Y*Z (mm): 400x300x150 | 300x200x150 | 200x100x100
Dimensiones de la bancada (mm): 600x450 | 500x350 | 350x270
Carga de la bancada (kg): 30 | 25 | 30
Configuración opcional: sonda UK disponible
Peso (kg): 350 | 180 | 100

Características:

• Comunicación RS-232 para conexión a PC y compatibilidad con software de medición 2D especializado para gestión de datos y salida gráfica.
• Impresora opcional y múltiples configuraciones de sistemas de medición/escaneo disponibles para adaptarse al flujo de producción.
• Mide puntos, líneas, círculos, arcos, óvalos y rectángulos; la función de posicionamiento multipunto mejora la precisión.
• Movimiento sincronizado de los ejes X, Y, Z para rutinas de inspección eficientes y repetibles.

Garantía: Un año de garantía gratuita para la máquina completa; mantenimiento de por vida disponible.

Servicio posventa: Respuesta en un plazo de 8 horas tras recibir la consulta del cliente.

Servicio: Servicio OEM, servicio de diseño, servicio de etiqueta del comprador.

Características / especificaciones técnicas:

• Designación principal: serie SOV (SOV-4030, SOV-3020, SOV-2010).
• Ámbito de medición: medición 3D de formas complejas (pendientes, redondeos, ranuras, columnas, esferas, agujeros ciegos) y parámetros geométricos (distancias, ángulos).
• Sensor CCD: Color 1/3"; 8 000 000 píxeles.
• Capacidad de zoom: hasta 20x-120x y 30x-225x en pantalla de 17" (según modelo).
• Opciones de carrera X*Y*Z por modelo: 400x300x150 mm / 300x200x150 mm / 200x100x100 mm.
• Dimensiones y capacidad de carga de la bancada según modelo (ver tabla técnica arriba).
• Sonda UK opcional para mayor funcionalidad.
• Peso según modelo: 350 kg / 180 kg / 100 kg.
• Garantía: 1 año gratis; mantenimiento de por vida disponible.
• Aplicaciones: idóneo para maquinaria, electrónica, accesorios móviles, electrodomésticos, conectores, utillajes de precisión, plásticos, ferretería y sectores relacionados.
